| แรงดันไฟฟ้า: | AC230V | วัตต์: | 12W |
|---|---|---|---|
| ส.ป.ก: | 3000K 4000K 6000K | ซีอาร์ไอ: | 80 |
| ประสิทธิภาพ (lm / w): | 120LM/W | ทีเอชดี: | โมดูล AC LED |
| ลดแสง: | TRAIC | ||
| เน้น: | 3000K AC LED Module,4000K AC LED Module,Driver On Board pcb |
||

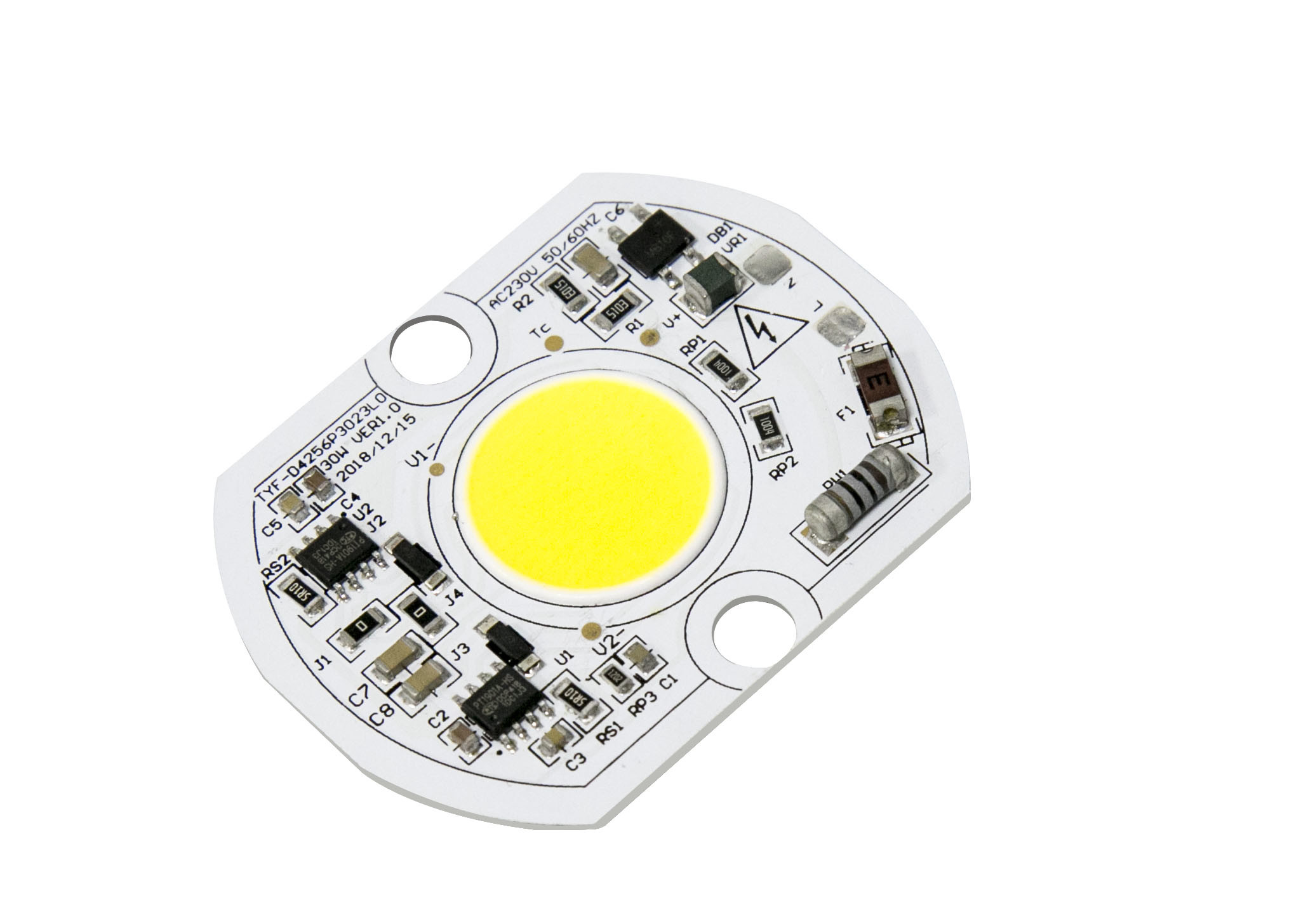

ผนังในร่ม AC COB LEDสปอร์ตไลท์AC230V 12W 3000K 4000K 6000K 70Ra 80Ra ไดรเวอร์บนบอร์ดอลูมิเนียม PCB
คุณสมบัติ
• สามารถต่อกับสายไฟฟ้ากระแสสลับได้โดยตรง
• ผลิตภัณฑ์มีตัวประกอบกำลังสูงและความเพี้ยนของฮาร์มอนิกรวมต่ำ
• ให้ประสิทธิภาพและความสว่างสูง
• ผลิตภัณฑ์มีอายุการใช้งานยาวนานและมีความน่าเชื่อถือสูง
• มีการรบกวนทางแม่เหล็กไฟฟ้าต่ำ
• ผลิตภัณฑ์มี Bill of Materials (BOM) อย่างง่าย
• เป็นไปตามมาตรฐาน CE และ UL และเป็นไปตามข้อกำหนด ROHS และ REACH
• สินค้าประกอบง่าย
| ทบ | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | เอ็กซ์18 | เอ็กซ์19 | X20X21X22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
| รหัสสินค้า |
ลูกค้า รหัส |
รหัสไอซี |
พลัง รหัส |
รหัสแรงดันไฟฟ้า
|
หมายเลขซีเรียล |
นำ รหัส |
ส.ป.ก รหัส
|
เอสดีซีเอ็ม | รหัส CRI | ความส่องสว่าง | ปี | เดือน |
อนุกรม จำนวน |
||
| รหัสโมดูล | รหัสกรณี | หมายเลขซีเรียล | หมายเลขซีเรียล | ||||||||||||
1) รหัสสินค้า: C=Client Module D=Self Module
2) รหัสไคลเอนต์ & รหัสโมดูล: ถ้า ①=C แล้ว 4 หลักสำหรับรหัสไคลเอนต์ อื่น ๆ สำหรับรหัสโมดูลตนเอง
3) IC Code: อักขระหนึ่งตัวสำหรับ IC
4) รหัสพลังงาน:
| รหัสพลังงาน | ||||||||||
| 01—99ว | 100W | 120W | 150W | 200W | 250W | 300W | 350W | 400W | 450W | 500W |
| 01-99 | A0 | บี0 | C0 | D0 | E0 | F0 | G0 | H0 | เจ0 | K0 |
5) รหัสแรงดันไฟฟ้า: 11=110V,12=120V,22=220V,23=230V
6) รหัส CCT
| รหัส CCT(K) | |||||||||||||
|
1800 - 2543 |
2543 - 2200 |
2200 - 2400 |
2500 - 2700 |
2700 - 2900 |
3000 - 3200 |
3200 - 3400 |
3500 - 3700 |
4000 - 4300 |
4500 - 4800 |
5,000 - 5500 |
5800 - 6300 |
6000 - 6500 |
6500 - 7000 |
| 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
ลักษณะทางไฟฟ้าและแสง (Ta = 25 ℃) ตารางที่ 2-1
| รายการ | เครื่องหมาย | หน่วย | มูลค่าทั่วไป |
| แรงดันไฟฟ้าขาเข้า | วิน | วี | 230 |
| อินพุตปัจจุบัน | ถ้า | ม | 52.5 |
| ความถี่ในการทำงาน | ฉ | เฮิรตซ์ | 50/60 |
| กำลังไฟฟ้าเข้า | พี | ว | 12 |
| เพาเวอร์แฟกเตอร์ | พี.เอฟ | ％ | 0.95 |
| การบิดเบือนฮาร์มอนิกทั้งหมด | ทีเอชดี | ％ | 17 % |
| ประเภทลดแสง | อาร์เอ็นเอ☑TRIAC □ PWM □ 0-10V □ DALI□DMX □ สมาร์ท □ อื่นๆ | ||
| ความจุไฟกระชาก | เทียบกับ | เค.วี | 0.8 |
| ความแรงของไฟฟ้า (AC) | เว | เค.วี | - |
| อุณหภูมิในการทำงาน/เคส | ต้า/ทค | ℃ | 25/85 |
| พารามิเตอร์ LED | ซัง | ||
| ฟลักซ์ส่องสว่าง | Φv |
ล.ม |
1445 |
| ประสิทธิภาพการส่องสว่าง | η v | Lm/w | 120 |
| อุณหภูมิสี | ส.ป.ก | เค | 4068 |
| ดัชนีการแสดงผลสี | รา/ซีอาร์ไอ | ％ | 80.5 |
| การกระจายแสง | - | - | - |
| มุมมอง | 2θ 1/2 | องศา | - |
คุณสมบัติทางแสง
ถังสี
TYF เป็นไปตามมาตรฐาน ANSI C78.377A สำหรับโครงสร้างถังสีสำหรับแต่ละ ANSI quadrangle สำหรับช่วง CCT 2700K ถึง 6500K นั้น TYF มี 5 Bins และ 3 Bins
ตาราง 4-1 ถังขยะ 5 ชั้น
| ส.ป.ก | ขั้นตอน | ซีเอ็กซ์ | ไซ | ก | ข | ทีต้า |
| 2700K | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 น |
| 3000K | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 น |
| 3500K | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 น |
| 4000K | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000K | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 น |
| 6000K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 น |
ตาราง 4-2 ถังขยะ 3 ขั้น
| ส.ป.ก | ขั้นตอน | ซีเอ็กซ์ | ไซ | ก | ข | ทีต้า |
| 2700K | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 น |
| 3000K | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 น |
| 3500K | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 น |
| 4000K | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000K | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700K | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 น |
| 6000K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 น |
เส้นโค้งไฟฟ้าและแสงทั่วไป
รูปที่ 4-2-1 กำลังสัมพัทธ์เทียบกับแรงดัน, Tก=25℃
รูป 4-2-3 Radiant Pattern, Tก=25℃
| รายการ | เครื่องหมาย | หน่วย | ค่า |
| การกระจายพลังงาน | พ | ว | 12 |
| กระแสไฟฟ้ากระแสสลับ (RMS) | ถ้า | ม | 52.5 |
| แรงดันไฟฟ้ากระแสสลับ (RMS) | วิน | วี | 200~240 |
| อุณหภูมิทางแยก LED | ทีเจ-แอลอีดี | ℃ | 110 |
| อุณหภูมิทางแยก IC | ทีเจ-ไอซี | ℃ | 150 |
| ด้านบนของไอซีอุณหภูมิไอซี | ทีพี | ℃ | 100 |
| ความต้านทานความร้อน LED (จุดเชื่อมต่อ / จุดบัดกรี) | Rthj-s | ℃/วัตต์ | 20 |
| ความต้านทานความร้อน IC (จุดเชื่อมต่อ / จุดบัดกรี) | Rthj-s | ℃/วัตต์ | - |
| อุณหภูมิในการทำงาน | สูงสุด | ℃ | -20~+85 |
| อุณหภูมิในการจัดเก็บ | ท | ℃ | -30~+100 |
| ความไวของ ESD (HBM) | เวส | เค.วี | ±2 |
| อุณหภูมิการบัดกรี (Reflow) | สลด | ℃ | - |
| อุณหภูมิการบัดกรี (มือ) | สลด | ℃ | 350 3S |
หมายเหตุ:
1) ขนาดทั้งหมดเป็นมิลลิเมตร (ความอดทน: ± 0.2 มม.)
2) มาตราส่วน: ไม่มี
ทีวายเอฟ ออป.ผลิตภัณฑ์โมดูล LED บรรจุในถาดพลาสติกตามขนาดต่างๆ ถาดพลาสติกแต่ละถาด XX PCs ดังแสดงต่อไปนี้สินค้าที่ไม่มีกล่องพลาสติกบรรจุในถุงบับเบิ้ล เพื่อป้องกันแรงดันจากภายนอก ให้เลือกถุงบับเบิ้ลที่แตกต่างกันตามขนาดสินค้าในแต่ละแพ็คของสินค้า XX ผลิตภัณฑ์ที่บรรจุจะถูกจัดเก็บในรูปแบบกล่องและปิดผนึกดังรูป ต่อไปนี้
1) xx โมดูล PCS LED ต่อถาด 4) ข้อมูลกล่องและการบรรจุ
2) กองถาดและเทป, โมดูล XX LED ถาดและถาดดัมมี่เพิ่มอีกอย่างละ 1 ถาด กล่อง.ใส่ซิลิกาเจล (อย่างละ 1 อัน) ที่ด้านบนของถาด
3) การบรรจุปิดผนึก
