| สถานที่กำเนิด: | เซินเจิ้น |
|---|---|
| ชื่อแบรนด์: | TYF |
| ได้รับการรับรอง: | CE,RoHs |
| หมายเลขรุ่น: | M25-08L |
| จำนวนสั่งซื้อขั้นต่ำ: | เจรจาต่อรอง |
| ราคา: | Negotiable |
| เวลาการส่งมอบ: | 5-7 วัน |
| เงื่อนไขการชำระเงิน: | D / A, D / P, T / T, Wester N Union, MoneyGram |
| สามารถในการผลิต: | 1,000,000 ชิ้น / วัน |
| อำนาจ: | 206 | วัสดุชิป: | Bridgelux |
|---|---|---|---|
| ชนิด: | ซัง LED | ใบสมัคร: | ซัง LED เติบโตโคมไฟ |
| ชื่อสินค้า: | ซัง LED | อายุ: | 50000hours |
| เน้น: | ชิปซังนำชิปพลังงานสูงนำ,high power led chip |
||

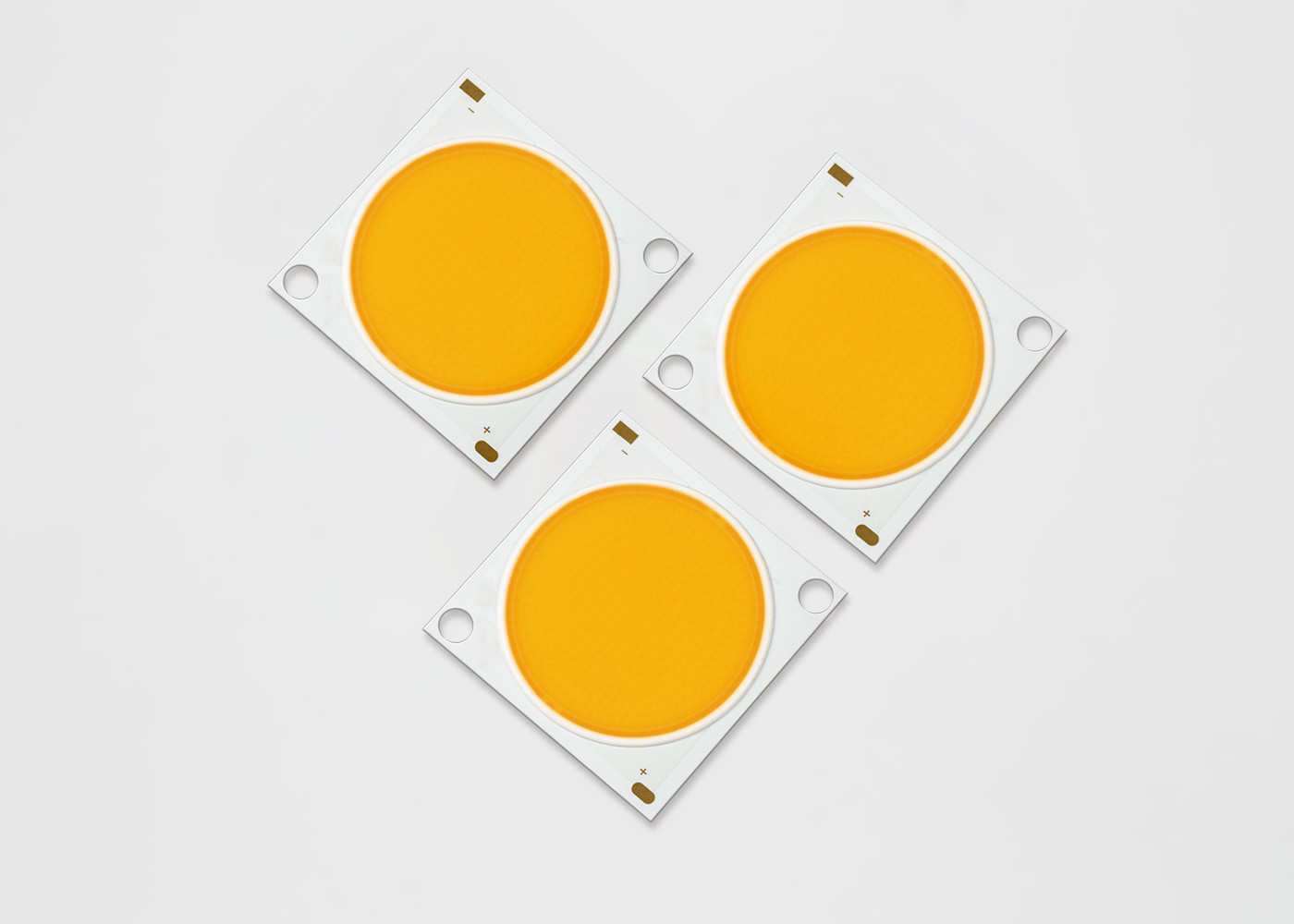

20w 30w ประสิทธิภาพสูงซังดาวน์ไลท์ไฟตกค้างไฟ led
•ประสิทธิภาพของ 128 lm / W โดยทั่วไปสำหรับ 3000K, 80CRI
•แหล่งกำเนิดแสงความหนาแน่นฟลักซ์สูง
•การส่องสว่างที่สม่ำเสมอและมีคุณภาพสูง
•ตัวเลือก CRI ขั้นต่ำ 70, 80 และ 90
•เส้นทางความร้อน StreaCLined
•การจับคู่สีที่สอดคล้องกับ ENERGY STAR® / ANSI
โครงสร้างที่มีมาตรฐาน 2, 3 และ 5 SDCM
•ประหยัดพลังงานมากกว่าหลอดไส้, ฮาโลเจน
และหลอดฟลูออเรสเซนต์
•แรงดันไฟฟ้าสูงหรือแรงดันไฟฟ้าต่ำ DC
•ซีรี่ส์ผลิตภัณฑ์และโลโก้ บริษัท ที่ด้านหน้า
•ได้มาตรฐาน RoHS
การกำหนดหมายเลขชิ้นส่วนสำหรับอาร์เรย์ LED ซีรี่ส์ TYF ML มีการอธิบายดังนี้:
ส่วนจำนวน | พลังงานทั่วไป (W) | CCT ที่กำหนด (K) | CRI | ฟลักซ์พัลซิ่งขั้นต่ำ (lm) | ฟลักซ์พัลซิ่งทั่วไป (lm) | แรงดันไฟฟ้าทั่วไป (V) | ที่กำหนดปัจจุบัน (mA) | ประสิทธิภาพโดยทั่วไป (lm / W) |
| CL25171210P430E * 7 | 30.6 | 3000 K | 70 | 4468 | 4804 | 34 | 900 | 157 |
| CL25171210P435E * 7 | 30.6 | 3500 K | 70 | 4553 | 4896 | 34 | 900 | 160 |
| CL25171210P440E * 7 | 30.6 | 4000 K | 70 | 4639 | 4988 | 34 | 900 | 163 |
| CL25171210P450E * 7 | 30.6 | 5,000 K | 70 | 4696 | 5049 | 34 | 900 | 165 |
| CL25171210P457E * 7 | 30.6 | 5700 K | 70 | 4724 | 5080 | 34 | 900 | 166 |
| CL25171210P465E * 7 | 30.6 | 6500 K | 70 | 4696 | 5049 | 34 | 900 | 165 |
| CL25171210P422E * 8 | 30.6 | 2200 K | 80 | 3785 | 4070 | 34 | 900 | 133 |
| CL25171210P427E * 8 | 30.6 | 2,700 K | 80 | 4013 | 4315 | 34 | 900 | 141 |
| CL25171210P430E * 8 | 30.6 | 3000 K | 80 | 4183 | 4498 | 34 | 900 | 147 |
| CL25171210P435E * 8 | 30.6 | 3500 K | 80 | 4240 | 4559 | 34 | 900 | 149 |
| CL25171210P440E * 8 | 30.6 | 4000 K | 80 | 4297 | 4621 | 34 | 900 | 151 |
| CL25171210P450E * 8 | 30.6 | 5,000 K | 80 | 4326 | 4651 | 34 | 900 | 152 |
| CL25171210P457E * 8 | 30.6 | 5700 K | 80 | 4354 | 4681 | 34 | 900 | 153 |
| CL25171210P465E * 8 | 30.6 | 6500 K | 80 | 4326 | 4651 | 34 | 900 | 152 |
| CL25171210P422E * 9 | 30.6 | 2200 K | 90 | 3187 | 3427 | 34 | 900 | 112 |
| CL25171210P427E * 9 | 30.6 | 2,700 K | 90 | 3415 | 3672 | 34 | 900 | 120 |
| CL25171210P430E * 9 | 30.6 | 3000 K | 90 | 3586 | 3856 | 34 | 900 | 126 |
| CL25171210P435E * 9 | 30.6 | 3500 K | 90 | 3643 | 3917 | 34 | 900 | 128 |
| CL25171210P440E * 9 | 30.6 | 4000 K | 90 | 3671 | 3947 | 34 | 900 | 129 |
| CL25171210P450E * 9 | 30.6 | 5,000 K | 90 | 3700 | 3978 | 34 | 900 | 130 |
| CL25171210P457E * 9 | 30.6 | 5700 K | 90 | 3728 | 4008 | 34 | 900 | 131 |
5. 1 ข้อมูล Binning สี
รูปที่ 1: กราฟของถังทดสอบในพื้นที่สี xy (เงื่อนไขการทดสอบชีพจร, Tj = 25 ° C)
CIE1931-X
ตารางที่ 38: คำจำกัดความของถังสีสีวงรี MacAdam 2 ขั้นตอนถึง 5 ขั้นตอนสำหรับช่วง Core Core ของ CoF
น้อย CCT | จุดกึ่งกลาง | MAJOR AXIS (a, b) | วงรี หมุน Angel, θ | |||
| X | Y | 2 ขั้นตอน | 3 ขั้นตอน | 5 ขั้นตอน | ||
| 2200K | 0.5018 | 0.4153 | (0.0048, 0.0027) | (0.0072, 0.0041) | (0.0120, 0.0067) | 39.9 |
| 2500K | 0.4806 | 0.4141 | (0.0050, 0.0027) | (0.0076, 0.0041) | (0.0126, 0.0068) | 53.1 |
| 27 00 K | 0.4575 | 0.4101 | (0.0053, 0.0027) | (0.0080, 0.0041) | (0.0133, 0.0068) | 54.1 |
| 3000K | 0.4338 | 0.4030 | (0.0057, 0.0028) | (0.0086, 0.0042) | (0.0142, 0.0069) | 53.7 |
| 3500K | 0.4073 | 0.3917 | (0.0062, 0.0028) | (0.0093, 0.0041) | (0.0155, 0.0069) | 54.0 |
| 4000K | 0.3818 | 0.3797 | (0.0063, 0.0027) | (0.0093, 0.0042) | (0.0157, 0.0068) | 53.4 |
| 5000K | 0.3447 | 0.3553 | (0.0054, 0.0024) | (0.0081, 0.0035) | (0.0135, 0.0059) | 59.8 |
| 5700K | 0.3290 | 0.3417 | (0.0048, 0.0021) | (0.0072, 0.0032) | (0.0119, 0.0052) | 58.8 |
| 6500K | 0.3123 | 0.3282 | (0.0044, 0.0018) | (0.0066, 0.0027) | (0.0110, 0.0045) | 58.1 |
6.1 ตารางที่ 39: อันดับสูงสุด
หมายเหตุสำหรับตารางที่ 39:
หมายเหตุ: 1. ความอดทนต่อขนาดคือ± 0.2 มม. เว้นแต่จะระบุไว้เป็นอย่างอื่น 2. จุดตรวจวัด Tc ที่แคโทด
เงื่อนไขการทหารที่แนะนำ
สำหรับการบัดกรีด้วยตนเอง กรุณาใช้การบัดกรีไร้สารตะกั่วและบัดกรีจะต้องดำเนินการโดยใช้การบัดกรีบิตที่
อุณหภูมิต่ำกว่า 350C และจะแล้วเสร็จภายใน 3.5 วินาทีสำหรับหนึ่งในดินแดน ไม่มีแรงภายนอก
ส่วนเรซิ่นในขณะที่การบัดกรีจะดำเนินการ ขั้นตอนการบัดกรีครั้งต่อไปควรจะดำเนินการหลังจากผลิตภัณฑ์มี
กลับไปที่อุณหภูมิโดยรอบ ข้อควรระวัง: การควบคุมอุณหภูมิ
การบรรจุและการติดฉลากสินค้า
