| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | TYF |
| ได้รับการรับรอง: | CE Rohs |
| หมายเลขรุ่น: | D22A505032H0 |
| จำนวนสั่งซื้อขั้นต่ำ: | 100 |
| ราคา: | 9.7 USD/PIECE |
| รายละเอียดการบรรจุ: | กล่องตุ่ม |
| เวลาการส่งมอบ: | 10 วัน |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T, Western Union |
| สามารถในการผลิต: | 100,000 ชิ้น / เดือน |
| ไฟ LED: | EMC3030 | ชิปแบรนด์: | Bridgelux |
|---|---|---|---|
| ขนาด PCB: | 561*22*1.5 | วัตต์: | 50W |
| แรงดันไฟฟ้าขาเข้า: | 120/230V | อุณหภูมิสี: | 4000K |
| CRI: | 90 | ประสิทธิภาพการส่องสว่าง: | 160LM/วัตต์ |
| แอปพลิเคชัน: | ไฟพืชสวน | ใบรับรอง: | ส.ศ |
| เน้น: | โมดูล Pcb Bridgelux Chip Inside Strips,แถบภายในชิป Bridgelux Smd,แถบภายในชิป Bridgelux 50w |
||
LED ตระกูลโมดูล LED ที่มีประสิทธิภาพสูงกว่าซึ่งมีความแข็งแกร่งที่เหนือกว่าที่รู้จักกันดี ความน่าเชื่อถือสูง อายุการใช้งานยาวนาน ความต้านทานความร้อนต่ำตอบโจทย์การใช้งานได้อย่างสมบูรณ์แบบที่ต้องการประสิทธิภาพสูงและอายุการใช้งานที่ยาวนานไฟ LED ออกแบบมาเพื่อให้ความยาวคลื่นของแสงที่แม่นยำซึ่งจำเป็นต่อการปรับปรุงผลผลิตของพืชผล
LED Module Series สร้างขึ้นตามวัตถุประสงค์เพื่อให้ง่ายต่อการออกแบบระบบสำหรับการใช้งานด้านพืชสวนLED Module Series นำเสนอเฉพาะ LEDs ที่มีอยู่ในปัจจุบันซึ่งถูกรวมเข้าด้วยกันและทดสอบโดยยึดตามโฟตอนสังเคราะห์แสง (PPF)
คุณสมบัติ:
• มุมมองโมดูล LED ที่ 50 % IV: 120°
• ตัวเลือกแพ็คเกจ LED 5.0 มม. x 5.4 มม. เพื่ออิสระในการออกแบบ
• สี: 660 นาโนเมตร (สีแดงเข้ม),450 นาโนเมตร (รอยัลบลู), สีขาว (3000K-7000K)
• เป็นไปตาม RoHS ปราศจากสารตะกั่วและการเข้าถึง
• ล.ม.80
การใช้งาน:
•พืชสวน

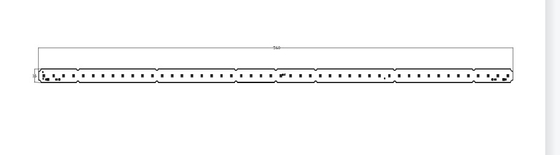

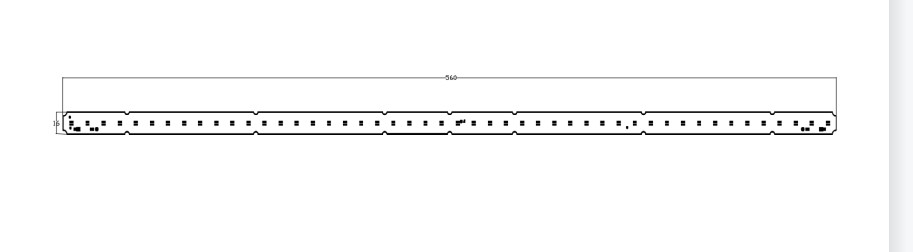

1. มิติทางกล
| สิ่งของ | หน่วย | มิติ | ความอดทน | ข้อสังเกต |
| ความยาวของโมดูล | มม | 561 | ± 0.3 | |
| ความกว้างของโมดูล | มม | 22 | ± 0.3 | |
| ความสูงของโมดูล | มม | 1.5 | ± 0.1 | |
| รูสกรู | มม | 3.1 | ± 0.1 | |
| น้ำหนักโมดูล | กรัม | |||
ตารางที่ 1 การจัดอันดับสูงสุดสัมบูรณ์
| สิ่งของ | หน่วย | ทั่วไป |
| จัดอันดับเวลาชีวิต | ชั่วโมง | >50000H |
| การป้องกันข้อมูลเข้า (IP) | - | - |
| อุณหภูมิแวดล้อม / อุณหภูมิในการทำงาน (ta) | ℃ | -20℃~50℃ |
| อุณหภูมิในการจัดเก็บ | ℃ | -30℃~80℃ |
| DC ไปข้างหน้าปัจจุบัน / อุณหภูมิในการทำงาน | ม | 1750 |
| แรงดันใช้งานสำหรับฉนวน | วี | 28-34 |
| พลังงานที่จำกัด | ว | 120 |
| ค่าสัมประสิทธิ์อุณหภูมิทั่วไปของแรงดันไปข้างหน้า | มิลลิโวลต์/°C | -22 |
|
ความต้านทานความร้อนโดยทั่วไป—ทางแยก ขั้นต่ำทั่วไป MAXIMUM ถึงแผ่นประสาน |
°C/W | 10 |
| ขีดจำกัดไฟฟ้าสถิต (ESD) | วี | 2000 HBM |
| อุณหภูมิทางแยก | ℃ | 120 |
หมายเหตุสำหรับตาราง
2.2 ลักษณะทางไฟฟ้า - ทางแสง
ตารางที่ 2. คุณลักษณะทางแสงสำหรับ LED Module Series ที่สภาวะการทดสอบที่ระบุ IF=DC 1750mA, Tj=25°C
| สิ่งของ | หน่วย | ทั่วไป |
| ฟลักซ์ส่องสว่าง | ลม | 8500 |
| ประสิทธิภาพการส่องสว่าง | ลม / ว | 170 ลิตร/ก |
| แรงดันไฟฟ้าที่ใช้งาน | วี | 30 |
| การใช้พลังงาน พลังงาน | ว | 50 |
| พีพีเอฟ | คุณโมล / วินาที | 280 |
| อุปกรณ์ป้องกันส่วนบุคคล | คุณโมล / j | 2.8 |
หมายเหตุสำหรับตาราง
2.3 คู่มือการเลือกผลิตภัณฑ์
ตารางที่ 3 ประสิทธิภาพผลิตภัณฑ์ของโมดูล LED ที่ IF=DC 1750mA, Tj=25°C
| ส่วนจำนวน | พาร์ (ญ) | PPF (ไมโครโมล/วินาที) | PPE (ไมโครโมล/วินาที) | ทั้งหมด % | ||
| TYF-D22A505032H0 | นาที | สูงสุด | นาที | สูงสุด | ทั่วไป | ทั่วไป |
| 400-700นาโนเมตร | 29 | 31 | 135 | 145 | 2.81 | 98.17% |
| 380-800นาโนเมตร | 29 | 31 | 140 | 150 | 2.88 | 100% |
| 300-400นาโนเมตร | 0 | 0.05 | 0 | 0.02 | 0.00023 | 0.01% |
| 400-500นาโนเมตร | 4.5 | 6 | 21 | 23 | 0.439 | 19.06% |
| 500-600นาโนเมตร | 10.5 | 12 | 50 | 55 | 1.07 | 38.63% |
| 600-700นาโนเมตร | 11.5 | 12.5 | 65 | 68 | 1.33 น | 41.43% |
| 700-800นาโนเมตร | 0.3 | 0.8 | 3 | 4 | 0.0683 | 1.88% |
หมายเหตุสำหรับตาราง
1. TYF รักษาค่าความคลาดเคลื่อน ±8% บน μ mol/s สำหรับการปลูกพืชสวนโมดูล LED
2. PAR คือรังสีที่แอคทีฟจากการสังเคราะห์ด้วยแสงตั้งแต่ 400 ถึง 700 นาโนเมตร
3. PPF คือการสังเคราะห์แสงที่แอคทีฟรังสีตั้งแต่ 400 ถึง 700 นาโนเมตร
4. PPF และ Par ทั่วไปของ Far Red วัดได้ตั้งแต่ 700 ถึง 800nm
2.4 ลักษณะทางแสง
ตารางที่ 4 คุณลักษณะทางแสงสำหรับ LED Module Series ที่สภาวะการทดสอบที่ระบุ 3500mA, Tc=85°C
| ส่วนจำนวน |
ยอดรวมทั่วไป รวมมุม |
ทั่วไป มุมมอง |
| TYF-D22A505032H0 | 150 | 120 |
หมายเหตุสำหรับตารางที่ 2:
1. มุมรวมที่จับได้ 90% ของฟลักซ์การส่องสว่างทั้งหมด
2. มุมมองคือแกนปิดคือมุมจากเส้นกึ่งกลางของหลอดไฟซึ่งความเข้มของการส่องสว่างคือ ½ ของค่าสูงสุด
3.1 ลักษณะการกระจายพลังงานสเปกตรัม
| สิ่งของ | สอดคล้องกับ | ข้อสังเกต |
|
ประกาศ
|
ROHS | วัตถุอันตรายและวัสดุ |
| เข้าถึง | วัตถุอันตรายและวัสดุ | |
| ส.ศ | อีเอ็มซี แอลวีดี | |
| LM80 | การบำรุงรักษาโฟตอนฟลักซ์ Q90>36000H | |
| 62471 | ความปลอดภัยทางชีวภาพของหลอดไฟ |
5.1.1 ไฟ LED มีความไวต่อไฟฟ้าสถิตย์และไฟกระชากขอแนะนำให้ใช้สายรัดข้อมือหรือถุงมือป้องกันไฟฟ้าสถิตเมื่อจัดการกับโมดูล LEDหากใช้แรงดันไฟฟ้าเกินอัตราสูงสุดสัมบูรณ์กับ LED อาจทำให้อุปกรณ์ LED เสียหายหรือถึงขั้นทำลายได้LED ที่เสียหายอาจแสดงลักษณะที่ผิดปกติบางอย่าง เช่น กระแสไฟรั่วเพิ่มขึ้น แรงดันไฟฟ้าในการเปิดเครื่องลดลง หรือไฟ LED ที่กระแสไฟต่ำผิดปกติ
6.1.2 การจัดการ TYF LED SMD จำเป็นต้องมีมาตรการป้องกันไฟฟ้าสถิตย์ เนื่องจากเป็นผลิตภัณฑ์เซมิคอนดักเตอร์โปรดใช้มาตรการที่เหมาะสมเพื่อป้องกันไฟฟ้าสถิตที่เกิดขึ้น เช่น การสวมสายรัดข้อมือหรือถุงมือป้องกันไฟฟ้าสถิตย์เมื่อจัดการกับผลิตภัณฑ์นี้โรงงานผลิตทุกแห่งที่เกี่ยวข้องกับผลิตภัณฑ์ (โรงงาน อุปกรณ์ เครื่องจักร เครื่องขนส่ง และหน่วยลำเลียง) ควรเชื่อมต่อกับสายดิน และโปรดหลีกเลี่ยงผลิตภัณฑ์ที่ต้องชาร์จไฟฟ้าความไว ESD ของผลิตภัณฑ์นี้คือ 2000V (HBM ตาม JEITA ED-4701/304)หลังจากประกอบ LED เข้ากับผลิตภัณฑ์ขั้นสุดท้ายของคุณแล้ว ขอแนะนำให้ตรวจสอบว่า LED ที่ประกอบได้รับความเสียหายจากไฟฟ้าสถิตย์ (ปรากฏการณ์ไฟฟ้ารั่ว) หรือไม่
6.1.3.การเลือกพาวเวอร์ซัพพลาย: ผลิตภัณฑ์นี้ใช้พลังงานโดยใช้ไดรเวอร์กระแสคงที่ และกระแสไฟขาออกของช่วงพลังงานตรงตามข้อกำหนดของหนังสือข้อมูลจำเพาะ หากใช้แหล่งจ่ายแรงดันคงที่หรือเงื่อนไขอื่นๆ โปรดทำการประเมินความเสี่ยงโปรดพิจารณาความห่างตามผิวฉนวนและระยะกวาดล้างที่ผลิตภัณฑ์ขั้นสุดท้าย
6.1.4 บริเวณเรซินมีความละเอียดอ่อนมาก โปรดอย่าจับ กด สัมผัส หรือถู
5.2 ข้อควรระวัง: การควบคุมอุณหภูมิ
อุณหภูมิที่แนะนำบน Tc < 85 ℃ และอุณหภูมิของสารเรืองแสงบน Tc < 115 ℃ หากเกิน ลูกค้าจำเป็นต้องทำการประเมินความน่าเชื่อถือ
5.3 ข้อควรระวัง: อันตรายจากการสัมผัสสารเคมี
5.3.1 ไม่ควรใช้โมดูล LED นี้กับของเหลวทุกชนิด เช่น น้ำ น้ำมัน ตัวทำละลายอินทรีย์ ฯลฯ เมื่อจำเป็นต้องล้าง แนะนำให้ใช้ IPAเมื่อใช้ตัวทำละลายอื่น ควรได้รับการยืนยันล่วงหน้าว่าตัวทำละลายอาจทำปฏิกิริยากับวัสดุของโมดูลหรือไม่ไม่ควรใช้ตัวทำละลาย Freon ที่ห้ามใช้ห้ามทำความสะอาดด้วยเครื่องทำความสะอาดอัลตราโซนิก
5.3.2 การสัมผัสกับสารเคมีบางชนิดที่ใช้กันทั่วไปในการผลิตและประกอบโคมไฟอาจทำให้ LED SMD เสียหายได้โปรดดูคำแนะนำในการติดตั้ง TYF สำหรับข้อมูลเพิ่มเติมหากใช้ผลิตภัณฑ์ในเงื่อนไขใด ๆ ด้านล่าง โปรดยืนยันความน่าเชื่อถือเช่น: เปียก น้ำแข็ง อากาศเค็ม ก๊าซกัดกร่อน (C1, H2S โดยที่ NH3, SO2, NOX);ตากแดด ตากกลางแจ้ง ฝุ่นเยอะน้ำ น้ำมัน ของเหลวทางการแพทย์ และตัวทำละลายอินทรีย์
5.3.3 VOCs (สารประกอบอินทรีย์ระเหยง่าย) สามารถสร้างขึ้นจากกาว ฟลักซ์ สารเพิ่มความแข็ง หรือสารเติมแต่งอินทรีย์ที่ใช้ในดวงโคม (โคม)สารห่อหุ้มซิลิโคน LED แบบใสสามารถซึมผ่านสารเคมีเหล่านั้นได้ และอาจทำให้สารห่อหุ้มเปลี่ยนสีได้เมื่อสัมผัสกับความร้อนหรือแสงปรากฏการณ์นี้อาจทำให้แสงที่เปล่งออกมา (เอาท์พุต) จากดวงโคม (ตัวยึด) สูญเสียไปอย่างมากเพื่อป้องกันปัญหาเหล่านี้ เราขอแนะนำให้ผู้ใช้ทราบคุณสมบัติทางกายภาพของวัสดุที่ใช้ในโคมไฟ และต้องเลือกอย่างระมัดระวัง
6.3.4 ความเสี่ยงต่อการเกิดซัลเฟอร์ไดเซชัน (หรือการทำให้มัวหมอง) LED ใช้โครงตะกั่วชุบเงิน และสีผิวของมันอาจเปลี่ยนเป็นสีดำ (หรือสีเข้ม) เมื่อสัมผัสกับซัลเฟอร์ (S) คลอรีน (Cl) หรือสารประกอบฮาโลเจนอื่นๆ .การเกิดซัลเฟอร์ไรเซชันของลีดเฟรมอาจทำให้ความเข้มลดลง การเปลี่ยนแปลงของพิกัดสี และในกรณีที่รุนแรง วงจรเปิดต้องใช้ความระมัดระวังเนื่องจากอาจเกิดการซัลเฟอร์ไรเซชันของลีดเฟรมได้ ไม่ควรใช้และจัดเก็บโมดูล LED ร่วมกับสารออกซิไดซ์ที่ทำจากวัสดุ เช่น ยาง กระดาษธรรมดา ครีมบัดกรีตะกั่ว ฯลฯ
5.4 การสัมผัสกับพื้นผิวที่เปล่งแสง (LES)
หลีกเลี่ยงการสัมผัสกับ LESอย่าสัมผัส LES ของ LED SMD หรือใช้ความเครียดกับ LES (บริเวณเรซินเรืองแสงสีเหลือง)การสัมผัสอาจทำให้ LED SMD เสียหายได้ต้องไม่ติดตั้งออปติกและรีเฟลกเตอร์สัมผัสกับ LES (บริเวณเรซินเรืองแสงสีเหลือง)อาจติดตั้งอุปกรณ์ออปติคัลที่พื้นผิวด้านบนของตัวเรือนพลาสติกของ TYF LED SMDหากพื้นผิว LED สกปรก โปรดใช้แอลกอฮอล์ทำความสะอาดกรุณาปล่อยให้แห้งเป็นเวลา 2 ชั่วโมงก่อนใช้งานไม่ยอมรับอะซิโตนหรือสารกัดกร่อน
5.5 การจัดเก็บ
สภาพการเก็บรักษา: ก่อนเปิด อุณหภูมิในการจัดเก็บควรอยู่ระหว่าง 5 ~ 30 ℃ ความชื้นสัมพัทธ์น้อยกว่า 60%(หลังจากเปิดถุงแล้วควรใช้ LED ภายใน 24 ชม.)สำหรับสินค้าที่ไม่ได้ใช้ กรุณาทำการลดความชื้น ปิดผนึกสูญญากาศสภาวะการลดความชื้น: 60℃ ± 5℃, 24H.การใช้งานที่มีประสิทธิภาพสำหรับผลิตภัณฑ์ที่ปิดสนิทคือ 3 เดือนหากใช้ไม่หมดภายใน 24 ชั่วโมงหลังจากเปิดบรรจุภัณฑ์ ควรลดความชื้นวัสดุเป็นเวลา 3 ชั่วโมงภายใต้อุณหภูมิ 60℃ ±5℃
อย่าเก็บโมดูลไว้ในที่ที่มีฝุ่นหรือที่ชื้น
อย่าแยกชิ้นส่วนโมดูล
โปรดใช้ผลิตภัณฑ์นี้ภายใน 5 เดือน โดยเก็บไว้ในบรรจุภัณฑ์เดิมที่ยังไม่ได้เปิดเมื่อเก็บในสต็อก
5.6 ความปลอดภัยของดวงตา
การจำแนกประเภทความปลอดภัยของดวงตาสำหรับการใช้ TYF LED SMD เป็นไปตามข้อกำหนด IEC/TR 62471: การประยุกต์ใช้ IEC 62471 สำหรับการประเมินอันตรายจากแสงสีน้ำเงินต่อแหล่งกำเนิดแสงและดวงโคมเราจัดประเภท TYF LED ที่ 6500K RG1
อย่ามองไฟ LED ที่สว่างด้วยตาเปล่าโดยตรงเป็นเวลานาน
6. การประชุมเชิงปฏิบัติการ
7.การบรรจุและการจัดส่ง
ผลิตภัณฑ์โมดูล TYF Opto.LED บรรจุในถาดพลาสติกตามขนาดที่แตกต่างกัน ถาดพลาสติกแต่ละถาด XX PCs ดังแสดงต่อไปนี้สินค้าที่ไม่มีกล่องพลาสติกบรรจุในถุงบับเบิ้ล เพื่อป้องกันแรงดันจากภายนอก ให้เลือกถุงบับเบิ้ลที่แตกต่างกันตามขนาดสินค้าในแต่ละแพ็คของสินค้า XX ผลิตภัณฑ์ที่บรรจุจะถูกจัดเก็บในรูปแบบกล่องและปิดผนึกดังรูป ต่อไปนี้
