| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | TYF |
| ได้รับการรับรอง: | CE Rohs UL |
| หมายเลขรุ่น: | TYF-130140184085028560 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1000 |
| ราคา: | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ: | กล่องตุ่ม |
| เวลาการส่งมอบ: | 15 วัน |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T, Western Union |
| สามารถในการผลิต: | 100,000 ชิ้น / เดือน |
| ไฟ LED: | PCT3030 | ชิปแบรนด์: | ไทย |
|---|---|---|---|
| ขนาด PCB: | 560*28*1.6 | วัตต์: | 60W |
| แรงดันไฟฟ้าขาเข้า: | 24V | อุณหภูมิสี: | 3000/4000 |
| CRI: | 70/80/90/95Ra | ประสิทธิภาพการส่องสว่าง: | 200 ลูเมน/วัตต์ |
| แอปพลิเคชัน: | การปลูก การปลูกพืช เรือนเพาะชำ หลักฐาน | ใบรับรอง: | CE / Rohs / UL |
| เน้น: | 60W PCB LED แถบเชิงเส้น,660nm PCB LED แถบเชิงเส้น,พืชสวนนำแถบแสงเชิงเส้น |
||

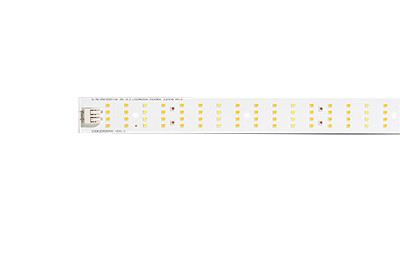

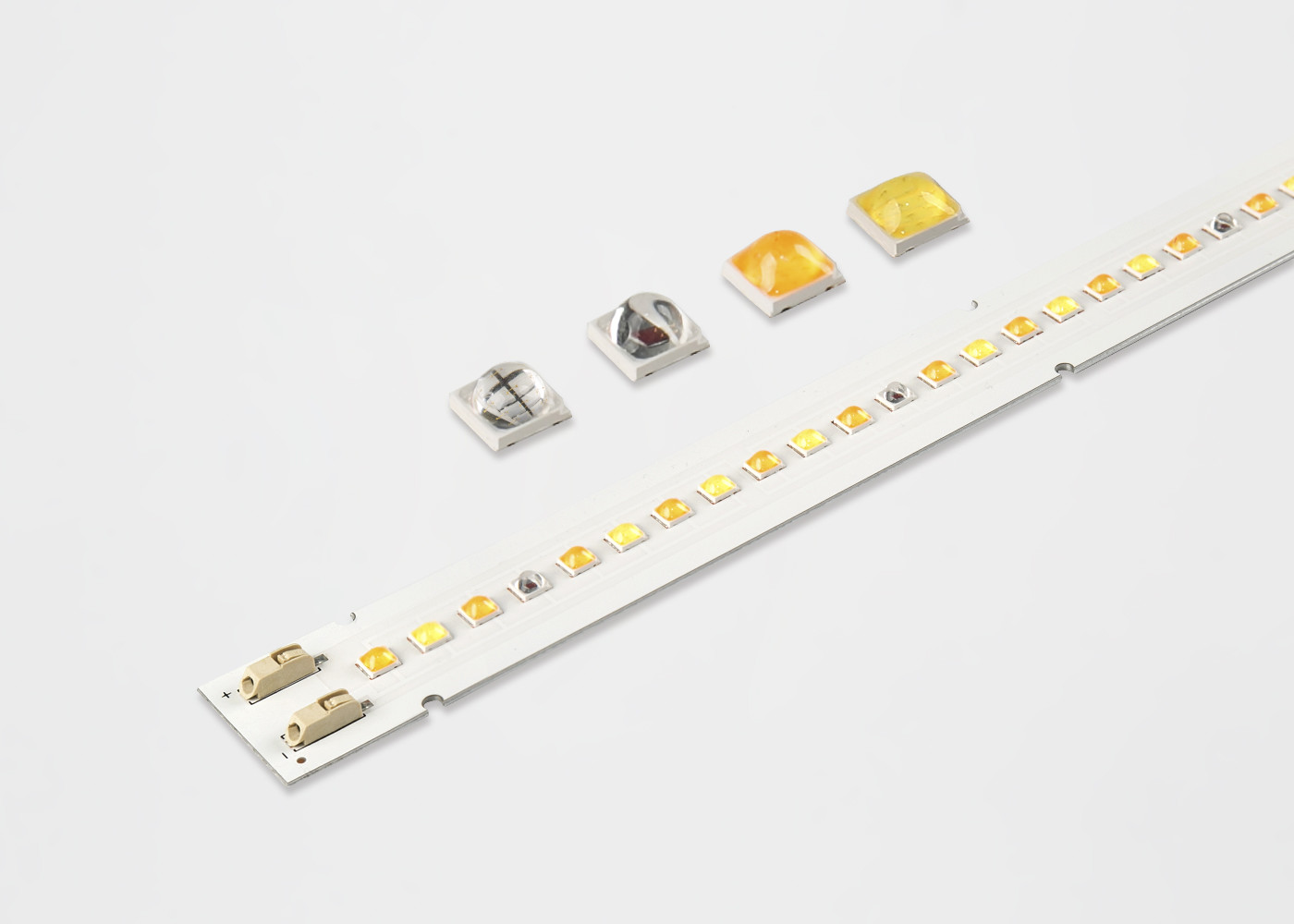

60W แถบพืชสวน PCB LED แถบเชิงเส้นสูง 660 นาโนเมตร (สีแดงเข้ม), สีขาวปรับแต่งสเปกตรัมเติบโตโคมไฟ
LED ตระกูลโมดูล LED ที่มีประสิทธิภาพสูงพร้อมความทนทานที่เหนือกว่า ความน่าเชื่อถือสูง อายุการใช้งานยาวนาน ความต้านทานความร้อนต่ำตอบโจทย์การใช้งานที่ต้องการประสิทธิภาพสูงและอายุการใช้งานยาวนานได้อย่างสมบูรณ์แบบไฟ LED ที่ออกแบบมาเพื่อให้ความยาวคลื่นที่แม่นยำของแสงที่จำเป็นในการปรับปรุงผลผลิตพืชผล
LED Module Series สร้างขึ้นตามวัตถุประสงค์เพื่อให้ง่ายต่อการออกแบบระบบสำหรับการใช้งานด้านพืชสวนLED Module Series นำเสนอ LED แบบเดียวที่มีในปัจจุบันซึ่งถูกรวมและทดสอบโดยใช้โฟตอนฟลักซ์สังเคราะห์แสง (PPF)
คุณสมบัติ:
• มุมมองโมดูล LED ที่ 50 % IV: 120 °
• ตัวเลือกแพ็คเกจ LED 3.0 มม. x3.0 มม. และ 3.5 มม. x3.5 มม. เพื่ออิสระในการออกแบบ
• สี: 660 นาโนเมตร (สีแดงเข้ม), สีขาว (4000K)
• เป็นไปตามข้อกำหนด RoHS ไร้สารตะกั่ว และเข้าถึงได้
• LM 80
การใช้งาน:
•พืชสวน
1. มิติเครื่องกล
อิท
|
||||||||||||||||||||||||||||||
ตารางที่ 1. การให้คะแนนสูงสุดแบบสัมบูรณ์
| มัน ตารางที่ 1. การให้คะแนนสูงสุดแบบสัมบูรณ์
หมายเหตุสำหรับตาราง
2.2 ลักษณะทางไฟฟ้า - ทางแสง ตารางที่ 2. ลักษณะทางแสงสำหรับ LED Module Series ที่สภาวะการทดสอบที่ระบุ IF=DC 1200mA, Tj=25°C
หมายเหตุสำหรับตาราง
2.3 คู่มือการเลือกผลิตภัณฑ์ ตารางที่ 3. ประสิทธิภาพผลิตภัณฑ์ของโมดูล LED ที่ IF=DC1200mA, Tj=25°C TYF32
หมายเหตุสำหรับตาราง 1. TYF รักษาความคลาดเคลื่อน ±8% บน μ mol/s สำหรับการปลูกพืชสวนโมดูล LED 2. PAR คือรังสีที่สังเคราะห์แสงได้ตั้งแต่ 400 ถึง 700 นาโนเมตร 3. PPF เป็นรังสีแอคทีฟสังเคราะห์แสงตั้งแต่ 400 ถึง 700 นาโนเมตร 4. PPF และ Par ทั่วไปของ Far Red วัดจาก 700 ถึง 800nm 2.4 ลักษณะทางแสง ตารางที่ 4. ลักษณะทางแสงสำหรับ LED Module Series ที่สภาวะการทดสอบที่กำหนด 3500mA, Tc=85°C
|
2.4 ลักษณะทางแสง
ตารางที่ 4. ลักษณะทางแสงสำหรับ LED Module Series ที่สภาวะการทดสอบที่กำหนด 3500mA, Tc=85°C
| ส่วนจำนวน |
ยอดรวมทั่วไป รวมมุม |
ทั่วไป มุมมอง |
| 130140184085028560 | 150 | 120 |
หมายเหตุสำหรับตารางที่ 2:
1. มุมรวมที่จับฟลักซ์การส่องสว่างทั้งหมด 90%
2. มุมมองคือ ขวานปิด คือมุมจากเส้นกึ่งกลางหลอดไฟ โดยที่ความเข้มของการส่องสว่างเป็น ½ ของค่าพีค
3.1 ลักษณะการกระจายพลังงานสเปกตรัม
(TYF32)
|
5.1.1 ไฟ LED มีความไวต่อไฟฟ้าสถิตย์และไฟกระชากขอแนะนำให้ใช้สายรัดข้อมือหรือถุงมือป้องกันไฟฟ้าสถิตเมื่อใช้งานโมดูล LEDหากแรงดันไฟฟ้าเกินพิกัดสูงสุดสัมบูรณ์ถูกนำไปใช้กับ LED อาจทำให้อุปกรณ์ LED เสียหายหรือถูกทำลายได้ไฟ LED ที่เสียหายอาจแสดงลักษณะผิดปกติบางอย่าง เช่น กระแสไฟรั่วเพิ่มขึ้น แรงดันไฟเปิดลดลง หรือไฟ LED ผิดปกติเมื่อกระแสไฟต่ำ
6.1.2 การจัดการ TYF LED SMD จำเป็นต้องมีมาตรการป้องกันไฟฟ้าสถิตเนื่องจากเป็นผลิตภัณฑ์เซมิคอนดักเตอร์โปรดใช้มาตรการป้องกันไฟฟ้าสถิตย์ เช่น การสวมสายรัดข้อมือหรือถุงมือป้องกันไฟฟ้าสถิตย์เมื่อจัดการกับผลิตภัณฑ์นี้อย่างเหมาะสมโรงงานผลิตทุกแห่งที่เกี่ยวกับผลิตภัณฑ์ (โรงงาน อุปกรณ์ เครื่องจักร เครื่องลำเลียง และชุดลำเลียง) ควรเชื่อมต่อกับกราวด์ และโปรดหลีกเลี่ยงผลิตภัณฑ์ที่จะชาร์จด้วยไฟฟ้าความไว ESD ของผลิตภัณฑ์นี้คือ 2000V (HBM ตาม JEITA ED-4701/304)หลังจากประกอบ LED ลงในผลิตภัณฑ์ขั้นสุดท้ายแล้ว ขอแนะนำให้ตรวจสอบว่าไฟ LED ที่ประกอบเข้าด้วยกันได้รับความเสียหายจากไฟฟ้าสถิต (ปรากฏการณ์ไฟฟ้ารั่ว) หรือไม่
6.1.3.การเลือกพาวเวอร์ซัพพลาย: ผลิตภัณฑ์นี้ใช้พลังงานจากไดรเวอร์กระแสคงที่ และกระแสไฟขาออกของช่วงกำลังไฟฟ้าตรงตามข้อกำหนดของหนังสือข้อมูลจำเพาะ หากใช้แหล่งจ่ายแรงดันคงที่หรือเงื่อนไขอื่นๆ โปรดทำการประเมินความเสี่ยงโปรดพิจารณาระยะห่างตามผิวฉนวนและระยะการกวาดล้างที่ผลิตภัณฑ์ขั้นสุดท้าย
6.1.4 บริเวณเรซินมีความละเอียดอ่อนมาก โปรดอย่าจับ กด สัมผัส หรือถู
5.2 ข้อควรระวัง: การควบคุมอุณหภูมิ
อุณหภูมิที่แนะนำบน Tc < 85 ℃ และอุณหภูมิของสารเรืองแสงบน Tc < 115 ℃ หากเกิน ลูกค้าจำเป็นต้องทำการประเมินความน่าเชื่อถือ
5.3 ข้อควรระวัง: อันตรายจากการได้รับสารเคมี
5.3.1 ไม่ควรใช้โมดูล LED นี้กับของเหลวทุกชนิด เช่น น้ำ น้ำมัน ตัวทำละลายอินทรีย์ ฯลฯ เมื่อจำเป็นต้องล้าง ขอแนะนำให้ใช้ IPAเมื่อใช้ตัวทำละลายอื่น ควรได้รับการยืนยันล่วงหน้าว่าตัวทำละลายอาจทำปฏิกิริยากับวัสดุโมดูลหรือไม่ไม่ควรใช้ตัวทำละลาย Freon ที่ถูกห้ามอย่าทำความสะอาดโดยใช้เครื่องทำความสะอาดอัลตราโซนิก
5.3.2 การสัมผัสกับสารเคมีบางชนิดที่ใช้กันทั่วไปในการผลิตและประกอบโคมไฟอาจทำให้ LED SMD เสียหายได้โปรดอ่านคำแนะนำในการติดตั้ง TYF สำหรับข้อมูลเพิ่มเติมหากใช้ผลิตภัณฑ์ในเงื่อนไขใดๆ ด้านล่าง โปรดยืนยันความน่าเชื่อถือเช่น เปียก น้ำค้างแข็ง อากาศเค็ม ก๊าซกัดกร่อน (C1, H2S โดยที่ NH3, SO2, NOX);ตากแดด ตากแดด ตากฝุ่นน้ำ น้ำมัน ของเหลวทางการแพทย์และตัวทำละลายอินทรีย์
5.3.3 VOCs (สารประกอบอินทรีย์ระเหยง่าย) สามารถสร้างขึ้นจากกาว ฟลักซ์ สารทำให้แข็ง หรือสารเติมแต่งอินทรีย์ที่ใช้ในโคมไฟ (ติดตั้ง)สารห่อหุ้มซิลิโคน LED แบบโปร่งใสสามารถซึมผ่านสารเคมีเหล่านั้นได้ และอาจทำให้สารห่อหุ้มเปลี่ยนสีได้เมื่อสัมผัสกับความร้อนหรือแสงปรากฏการณ์นี้อาจทำให้สูญเสียแสงที่ปล่อยออกมา (เอาต์พุต) จากโคมไฟ (โคมไฟ) อย่างมีนัยสำคัญเพื่อป้องกันปัญหาเหล่านี้ เราแนะนำให้ผู้ใช้ทราบคุณสมบัติทางกายภาพของวัสดุที่ใช้ในโคมไฟ และต้องเลือกอย่างระมัดระวัง
6.3.4 ความเสี่ยงต่อการเกิดซัลเฟอร์ (หรือทำให้เสื่อมเสีย) LED ใช้โครงตะกั่วชุบเงิน และสีพื้นผิวอาจเปลี่ยนเป็นสีดำ (หรือสีเข้ม) เมื่อสัมผัสกับกำมะถัน (S) คลอรีน (Cl) หรือสารประกอบฮาโลเจนอื่น ๆ .การเกิดกำมะถันของตะกั่วเฟรมอาจทำให้ความเข้มลดลง การเปลี่ยนแปลงของพิกัดของสี และวงจรเปิดในกรณีที่รุนแรงมันต้องใช้ความระมัดระวังเนื่องจากอาจมีการเกิดซัลเฟอร์ของโครงตะกั่ว ไม่ควรใช้โมดูล LED และจัดเก็บร่วมกับสารออกซิไดซ์ที่ทำจากวัสดุ เช่น ยาง กระดาษธรรมดา ครีมบัดกรีตะกั่ว ฯลฯ
5.4 ติดต่อกับพื้นผิวเปล่งแสง (LES)
หลีกเลี่ยงการสัมผัสกับ LESห้ามสัมผัส LES ของ LED SMD หรือใช้แรงกดกับ LES (บริเวณเรซินเรืองแสงสีเหลือง)การสัมผัสอาจทำให้ LED SMD เสียหายได้จะต้องไม่ติดตั้งเลนส์และรีเฟล็กเตอร์โดยสัมผัสกับ LES (บริเวณเรซินฟอสเฟอร์สีเหลือง)อุปกรณ์ออปติคัลอาจติดตั้งที่พื้นผิวด้านบนของตัวเรือนพลาสติกของ TYF LED SMDหากพื้นผิว LED สกปรก โปรดใช้แอลกอฮอล์ทำความสะอาดกรุณาปล่อยให้แห้งเป็นเวลา 2 ชั่วโมงก่อนใช้งานไม่สามารถใช้อะซิโตนหรือสารกัดกร่อนได้
5.5 การจัดเก็บ
สภาพการจัดเก็บ: ก่อนเปิด อุณหภูมิการจัดเก็บควรอยู่ที่ 5 ~ 30 ℃ ความชื้นสัมพัทธ์น้อยกว่า 60%(หลังจากเปิดถุงแล้ว ควรใช้ LED ภายใน 24 ชม.)สำหรับผลิตภัณฑ์ที่ไม่ได้ใช้ กรุณาทำ dehumidification ปิดผนึกสุญญากาศเงื่อนไขการลดความชื้น: 60 ℃ ± 5 ℃, 24 ชม.การใช้ผลิตภัณฑ์ปิดผนึกอย่างมีประสิทธิภาพคือ 3 เดือนหากไม่ได้ใช้จนหมดภายใน 24 ชั่วโมงหลังจากเปิดบรรจุภัณฑ์ ควรลดความชื้นวัสดุเป็นเวลา 3 ชั่วโมงภายใต้ที่ 60 ℃ ±5 ℃
ห้ามเก็บโมดูลไว้ในที่ที่มีฝุ่นหรือบริเวณที่มีความชื้น
อย่าถอดโมดูล
โปรดใช้ผลิตภัณฑ์นี้ภายใน 5 เดือน โดยจะเก็บไว้ในบรรจุภัณฑ์เดิมโดยไม่ได้เปิดเมื่อสต็อก
5.6 ความปลอดภัยของดวงตา
การจำแนกประเภทความปลอดภัยของดวงตาสำหรับการใช้ TYF LED SMD เป็นไปตามข้อกำหนด IEC/TR 62471: การประยุกต์ใช้ IEC 62471 สำหรับการประเมินอันตรายจากแสงสีน้ำเงินต่อแหล่งกำเนิดแสงและโคมไฟเราจัดประเภท TYF LED ที่ 6500K RG1
อย่ามองโดยตรงไปยัง LED ที่สว่างด้วยตาเปล่าเป็นเวลานาน
6. การประชุมเชิงปฏิบัติการ
7.การบรรจุและการจัดส่ง
ผลิตภัณฑ์โมดูล TYF Opto.LED บรรจุในถาดพลาสติกตามขนาดที่แตกต่างกัน XX PCs แต่ละถาดพลาสติก ดังแสดงในภาพต่อไปนี้ผลิตภัณฑ์ที่ไม่มีกล่องพลาสติกบรรจุในถุงฟองเพื่อป้องกันแรงดันจากภายนอกให้เลือกถุงฟองที่แตกต่างกันตามขนาดของผลิตภัณฑ์ในแต่ละแพ็คของผลิตภัณฑ์ XX สินค้าบรรจุจะถูกเก็บไว้ในรูปแบบกล่องและปิดผนึกตามที่แสดงใน ต่อไปนี้
