| สถานที่กำเนิด: | เซินเจิ้น จีน |
|---|---|
| ชื่อแบรนด์: | TYF |
| ได้รับการรับรอง: | CE CB ROHS |
| หมายเลขรุ่น: | DQ38 |
| จำนวนสั่งซื้อขั้นต่ำ: | เจรจาต่อรอง |
| ราคา: | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ: | กล่อง |
| เวลาการส่งมอบ: | 15 วันทำการ |
| เงื่อนไขการชำระเงิน: | T / T, L / C, D / A, D / P |
| สามารถในการผลิต: | 10000 |
| แรงดันไฟฟ้า: | 110/220V | วัตต์: | 15W |
|---|---|---|---|
| cri: | 80 | pf: | 0.88 |
| THD: | <25% | ลดแสง: | เลขที่ |
| ประสิทธิภาพที่ส่องสว่าง: | 120lm/w | CCT: | 4000K |
| เน้น: | โมดูลนำคนขับ,นำโมดูลกันน้ำของ |
||

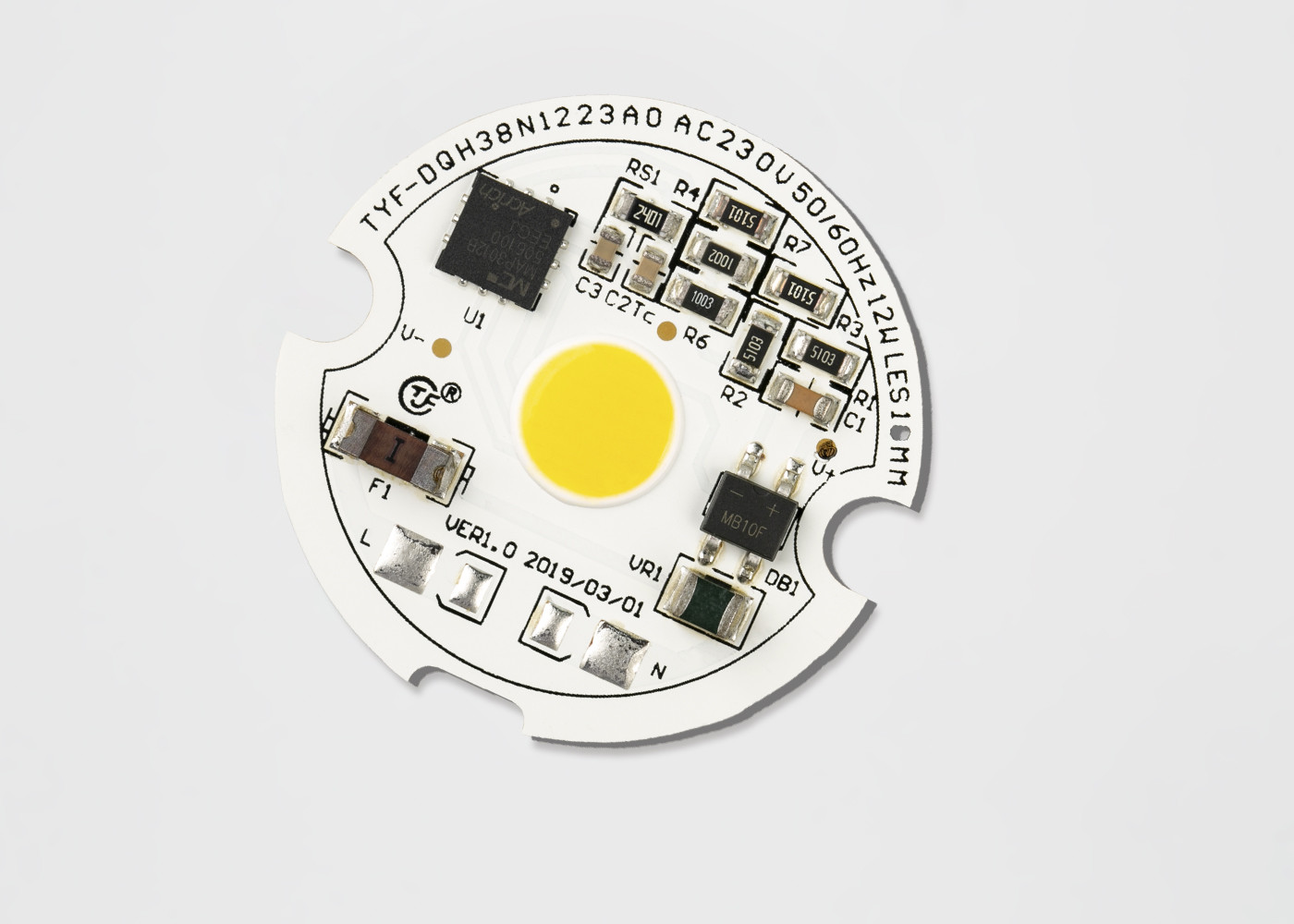

โมดูล LED COB AC 220V คุณภาพสูง CRI 80 COB LED 15W
รายละเอียด:
ชื่อสินค้า: ชิป AC COB สำหรับดาวน์ไลท์
ประเภทสินค้า: โมดูล AC
แรงดันไฟฟ้า: 220v
แหล่งกำเนิดสินค้า: เซินเจิ้น, จีน
รุ่น: TYF DQ38
MOQ: 1 ชุด
1. คุณสมบัติของผลิตภัณฑ์
2. การใช้งาน:
3. ลักษณะทางไฟฟ้าและออปติคอล (Ta=25℃) ตาราง 2-1
| รายการ | สัญลักษณ์ | หน่วย | ทั่วไปค่า |
| แรงดันไฟฟ้าขาเข้า | Vin | V | 230 |
| กระแสไฟฟ้าขาเข้า | IF | mA | 42.35 |
| ความถี่ในการทำงาน | F | Hz | 50/60 |
| กำลังไฟฟ้าขาเข้า | P | W | 9.431 |
| ตัวประกอบกำลังไฟฟ้า | PF | % | 0.969 |
| การบิดเบือนฮาร์มอนิกทั้งหมด | THD | % | 21.6% |
| ประเภทการหรี่แสง | RNA □ TRIAC □ PWM □ 0-10V □ DALI ✓ DMX □ Smart □ อื่นๆ | ||
| ความสามารถในการทนไฟกระชาก | Vs | KV | 0.5 |
| ความแข็งแรงทางไฟฟ้า (AC) | Ve | KV | - |
| อุณหภูมิในการทำงาน/เคส | Ta/Tc | ℃ | 25/85 |
| พารามิเตอร์ LED | COB | ||
| ฟลักซ์ส่องสว่าง | Φv | Lm | 1068.3 |
| ประสิทธิภาพการส่องสว่าง | ηv | Lm/w | 113.3 |
| อุณหภูมิสี | CCT | K | 4068 |
| ดัชนีการแสดงสี | Ra/CRI | % | 82.3/75.4 |
| การกระจายแสง | - | - | - |
| มุมมอง | 2θ 1/2 | องศา | - |
4. คุณสมบัติทางแสง
4.1 ถังสี
TYF เป็นไปตามมาตรฐาน ANSI C78.377A สำหรับโครงสร้างถังสี สำหรับแต่ละรูปสี่เหลี่ยม ANSI สำหรับช่วง CCT ตั้งแต่ 2700K ถึง 6500K TYF ให้ 5 Bins และ 3 Bins
ตาราง 4-1 5 ขั้นตอน Bins
| CCT | ขั้นตอน | Cx | Cy | a | b | theta |
| 2700K | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
| 3000K | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
| 3500K | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
| 4000K | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000K | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
| 6000K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
ตาราง 4-2 3 ขั้นตอน Bins
| CCT | ขั้นตอน | Cx | Cy | a | b | theta |
| 2700K | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| 3000K | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500K | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
| 4000K | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000K | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700K | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
| 6000K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
4.2 เส้นโค้งไฟฟ้าและออปติคอลทั่วไป
รูปที่ 4-2-1 กำลังไฟสัมพัทธ์เทียบกับแรงดันไฟฟ้า, Ta =25℃
รูปที่ 4-2-2 ฟลักซ์ส่องสว่างสัมพัทธ์เทียบกับแรงดันไฟฟ้า, Ta =25℃
รูปที่ 4-2-3 รูปแบบการแผ่รังสี, Ta =25℃
5. ข้อมูลจำเพาะ/คุณสมบัติพิเศษ:
1. ขับเคลื่อนโดยตรงไปยังแรงดันไฟฟ้าสาย AC: 120/230V, ไม่มีไดรเวอร์ AC/DC
2. พร้อม OTR, OVP, OCP, ความสามารถในการทนไฟกระชาก, 1000V
3. PF สูง, การรับรอง CE
4. ความสม่ำเสมอของสีที่ดี, CRI สูง
5. อุณหภูมิแวดล้อม: -20-50℃, อุณหภูมิเคส: <70℃
6. ขนาดเล็ก, การออกแบบที่ยืดหยุ่น, ขนาด PCB, CCT, กำลังไฟ, สามารถปรับแต่งได้ตามความต้องการของลูกค้า
7. อายุการใช้งาน > 30,000 ชั่วโมง
6. บรรจุภัณฑ์
ผลิตภัณฑ์โมดูล LED TYF Opto. บรรจุในถาดพลาสติก ตามขนาดต่างๆ, XX ชิ้นต่อถาดพลาสติก ดังแสดงด้านล่าง ผลิตภัณฑ์ที่ไม่มีกล่องพลาสติกบรรจุในถุงฟอง เพื่อป้องกันแรงดันภายนอก เลือกถุงฟองที่แตกต่างกัน ตามขนาดผลิตภัณฑ์ในแต่ละแพ็คของผลิตภัณฑ์ XX ผลิตภัณฑ์ที่บรรจุจะถูกเก็บไว้ในรูปแบบของกล่องและปิดผนึก ดังแสดงด้านล่าง
1) โมดูล LED XX ชิ้นต่อถาด 4) ข้อมูลกล่องและบรรจุภัณฑ์
2) การซ้อนและติดเทปถาด, โมดูล LED XX
ถาดและถาดจำลองเพิ่มเติม 1 ถาดต่อ
กล่อง เพิ่มซิลิกาเจล (1 ชิ้น) ด้านบนของถาด
3) การบรรจุแบบปิดผนึก
