| สถานที่กำเนิด: | เซินเจิ้น |
|---|---|
| ชื่อแบรนด์: | TYF |
| ได้รับการรับรอง: | CE,RoHs |
| หมายเลขรุ่น: | MF2517 |
| จำนวนสั่งซื้อขั้นต่ำ: | การเจรจาต่อรอง |
| ราคา: | สามารถต่อรองได้ |
| เวลาการส่งมอบ: | 5-7 วัน |
| เงื่อนไขการชำระเงิน: | D/A, D/P, T/T, Western Union, MoneyGram |
| สามารถในการผลิต: | 1,000,000 ชิ้น/วัน |
| เปล่งสี: | วอร์มไวท์, เนเชอรัลไวท์, คูลไวท์ | วัสดุชิป: | บริดจ์ลักซ์ |
|---|---|---|---|
| พิมพ์: | ซัง LED | แอปพลิเคชัน: | COB LED เติบโตโคมไฟ |
| ชื่อผลิตภัณฑ์: | พลิกชิปซัง | การรับประกัน: | 5 ปี |
| เน้น: | 30W Flip Chip Cob Led,20W Flip Chip Cob Led,OEM ซังชิปพลิก |
||

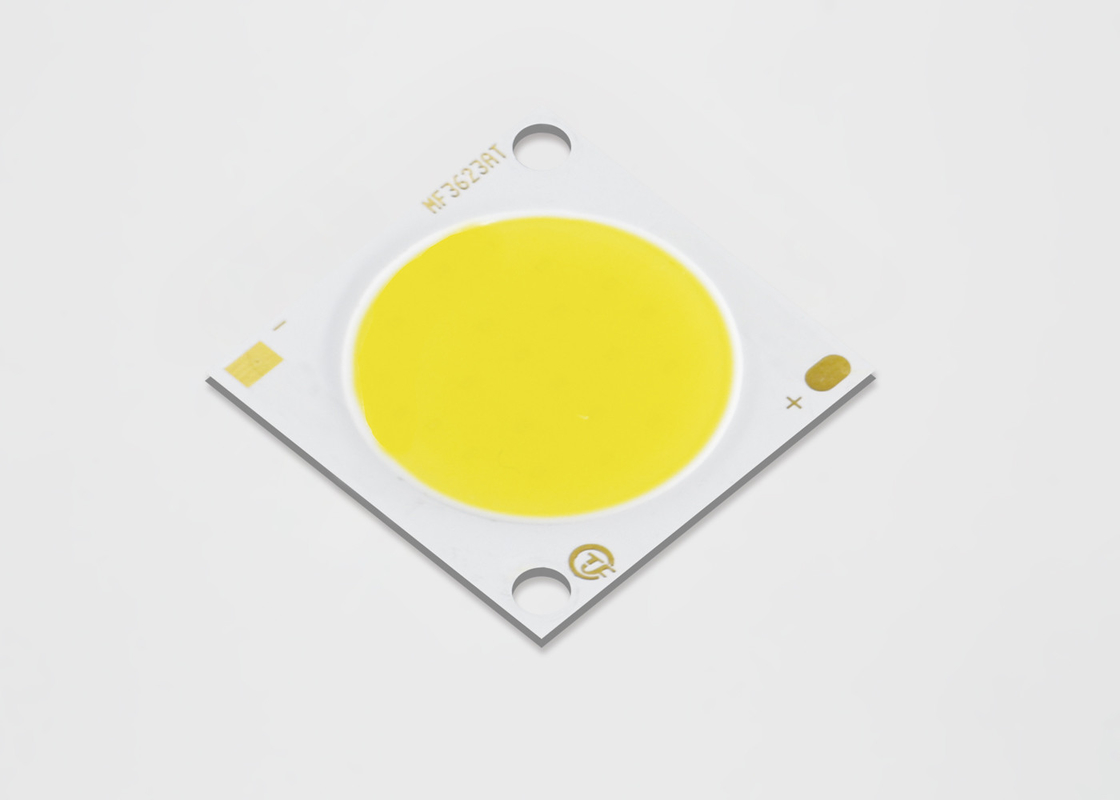

20W 30W พื้นที่ส่องสว่างขนาดใหญ่โคมดาวน์ไลท์ในร่มแบบชิปพลิกที่อยู่อาศัย
• มีแหล่งกำเนิดแสงความหนาแน่นฟลักซ์สูงขนาดกะทัดรัด
• ผลิตภัณฑ์ให้แสงสว่างสม่ำเสมอและมีคุณภาพสูง
• มีตัวเลือก CRI ขั้นต่ำ 70, 80 และ 90
• มีเส้นทางระบายความร้อนที่คล่องตัว
• ผลิตภัณฑ์นี้เป็นไปตามมาตรฐาน ENERGY STAR® / ANSI พร้อมโครงสร้างการเทียบสีที่มีมาตรฐาน SDCM 2, 3 และ 5
• ประหยัดพลังงานมากกว่าหลอดไส้ หลอดฮาโลเจน และหลอดฟลูออเรสเซนต์
2,ระบบการตั้งชื่อผลิตภัณฑ์
การกำหนดหมายเลขชิ้นส่วนสำหรับอาร์เรย์ LED ซีรี่ส์ TYF ML มีคำอธิบายดังนี้:
| ส่วนจำนวน | กำลังไฟทั่วไป (W) | CCT ที่กำหนด (K) | ฟลักซ์พัลซิ่งขั้นต่ำ (lm) | ฟลักซ์พัลซิ่งทั่วไป (lm) | แรงดันไฟฟ้าทั่วไป (V) | กระแสไฟฟ้าที่กำหนด (mA) | ประสิทธิภาพโดยทั่วไป (lm/W) |
| ML13070302P530E*7 | 3.1 | 3000 เค | 377 | 419 | 9.6 | 320 | 135 |
| ML13070302P535E*7 | 3.1 | 3500 เค | 382 | 425 | 9.6 | 320 | 137 |
| ML13070302P540E*7 | 3.1 | 4000 เค | 385 | 428 | 9.6 | 320 | 138 |
| ML13070302P550E*7 | 3.1 | 5,000 เค | 388 | 431 | 9.6 | 320 | 139 |
| ML13070302P557E*7 | 3.1 | 5700 ก | 391 | 434 | 9.6 | 320 | 140 |
| ML13070302P565E*7 | 3.1 | 6500 เค | 388 | 431 | 9.6 | 320 | 139 |
| ML13070302P522E*8 | 3.1 | 2200 เค | 304 | 338 | 9.6 | 320 | 109 |
| ML13070302P527E*8 | 3.1 | 2700 เค | 326 | 363 | 9.6 | 320 | 117 |
| ML13070302P530E*8 | 3.1 | 3000 เค | 338 | 375 | 9.6 | 320 | 121 |
| ML13070302P535E*8 | 3.1 | 3500 เค | 346 | 384 | 9.6 | 320 | 124 |
| ML13070302P540E*8 | 3.1 | 4000 เค | 352 | 391 | 9.6 | 320 | 126 |
| ML13070302P550E*8 | 3.1 | 5,000 เค | 357 | 397 | 9.6 | 320 | 128 |
| ML13070302P557E*8 | 3.1 | 5700 ก | 363 | 403 | 9.6 | 320 | 130 |
| ML13070302P565E*8 | 3.1 | 6500 เค | 357 | 397 | 9.6 | 320 | 128 |
| ML13070302P522E*9 | 3.1 | 2200 เค | 262 | 291 | 9.6 | 320 | 94 |
| ML13070302P527E*9 | 3.1 | 2700 เค | 285 | 316 | 9.6 | 320 | 102 |
| ML13070302P530E*9 | 3.1 | 3000 เค | 296 | 329 | 9.6 | 320 | 106 |
| ML13070302P535E*9 | 3.1 | 3500 เค | 304 | 338 | 9.6 | 320 | 109 |
| ML13070302P540E*9 | 3.1 | 4000 เค | 310 | 344 | 9.6 | 320 | 111 |
| ML13070302P550E*9 | 3.1 | 5,000 เค | 315 | 350 | 9.6 | 320 | 113 |
| ML13070302P557E*9 | 3.1 | 5700 ก | 321 | 357 | 9.6 | 320 | 115 |
4, การใช้งาน:
5. คุณสมบัติทางแสง
5.1 ข้อมูลการจับคู่สี
รูปที่ 1: กราฟของถังทดสอบในพื้นที่สี xy (เงื่อนไขการทดสอบแบบพัลซิ่ง, Tj = 25°C)
CIE1931-x
ตารางที่ 38: คำจำกัดความของถังสีวงรี MacAdam แบบ 2 ขั้นตอนถึง 5 ขั้นตอนสำหรับช่วงแกน TYF CoB
|
ขนาด ส.ป.ก |
เซ็นเตอร์พอยท์ | แกนหลัก (a , b) |
วงรี
ทูตสวรรค์หมุน, θ |
|||
| เอ็กซ์ | วาย | 2 ขั้นตอน | 3 ขั้นตอน | 5 ขั้นตอน | ||
| 2200K | 0.5018 | 0.4153 | (0.0048 , 0.0027) | (0.0072, 0.0041) | (0.0120, 0.0067) | 39.9 |
| 2500K | 0.4806 | 0.4141 | (0.0050, 0.0027) | (0.0076, 0.0041) | (0.0126, 0.0068) | 53.1 |
| 2700เค | 0.4575 | 0.4101 | (0.0053, 0.0027) | (0.0080, 0.0041) | (0.0133, 0.0068) | 54.1 |
| 3000K | 0.4338 | 0.4030 | (0.0057, 0.0028) | (0.0086, 0.0042) | (0.0142, 0.0069) | 53.7 |
| 3500K | 0.4073 | 0.3917 | (0.0062, 0.0028) | (0.0093, 0.0041) | (0.0155, 0.0069) | 54.0 |
| 4000K | 0.3818 | 0.3797 | (0.0063, 0.0027) | (0.0093, 0.0042) | (0.0157, 0.0068) | 53.4 |
| 5000K | 0.3447 | 0.3553 | (0.0054, 0.0024) | (0.0081, 0.0035) | (0.0135, 0.0059) | 59.8 |
| 5700K | 0.3290 | 0.3417 | (0.0048, 0.0021) | (0.0072, 0.0032) | (0.0119, 0.0052) | 58.8 |
| 6500K | 0.3123 | 0.3282 | (0.0044, 0.0018) | (0.0066, 0.0027) | (0.0110, 0.0045) | 58.1 |
6 คะแนนสูงสุดสัมบูรณ์
6.1 ตารางที่ 39: การให้คะแนนสูงสุด
หมายเหตุสำหรับตารางที่ 39:
หมายเหตุ: 1. ความคลาดเคลื่อนของขนาดทั้งหมดคือ ±0.2 มม. เว้นแต่จะระบุไว้เป็นอย่างอื่น2. จุดวัด Tc ที่แคโทด
8, ข้อควรระวัง
สภาพการบัดกรีที่แนะนำ
สำหรับการบัดกรีด้วยมือโปรดใช้การบัดกรีไร้สารตะกั่วและการบัดกรีจะต้องดำเนินการโดยใช้หัวแร้งที่ a
อุณหภูมิต่ำกว่า 350C และต้องทำให้เสร็จภายใน 3.5 วินาทีต่อหนึ่งแผ่นดินห้ามใช้แรงภายนอก
ไปยังชิ้นส่วนเรซินในขณะที่ทำการบัดกรีกระบวนการบัดกรีถัดไปควรดำเนินการหลังจากผลิตภัณฑ์มี
กลับสู่อุณหภูมิแวดล้อมข้อควรระวัง: การควบคุมอุณหภูมิ
9,บรรจุภัณฑ์และฉลาก
การบรรจุและติดฉลากสินค้า
