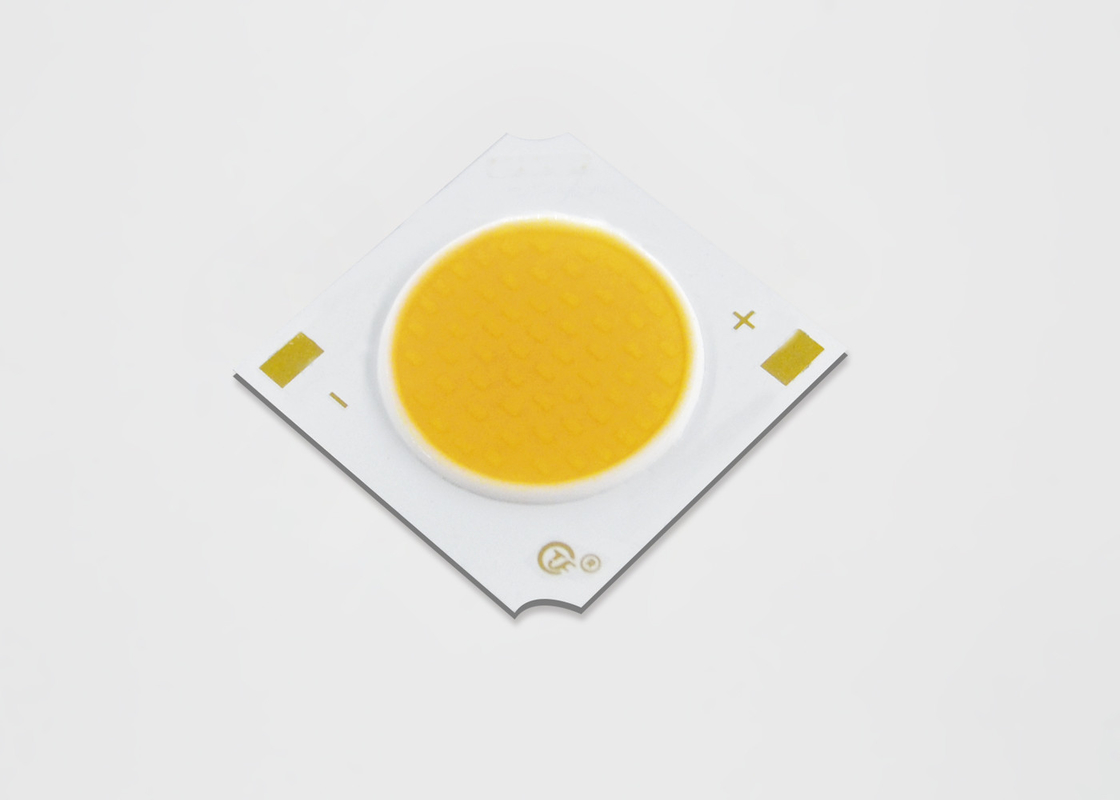

20W 30W พลิกชิปซัง Led ไม่มี Elector การรบกวนของแม่เหล็กพลังงานสูงตัวประกอบ

ข้อมูลพื้นฐาน
สถานที่กำเนิด: เซินเจิ้น
ชื่อแบรนด์: TYF
ได้รับการรับรอง: CE,RoHs
หมายเลขรุ่น: MF2514
จำนวนสั่งซื้อขั้นต่ำ: เจรจาต่อรอง
ราคา: Negotiable
เวลาการส่งมอบ: 5-7 วัน
เงื่อนไขการชำระเงิน: D / A, D / P, T / T, Wester N Union, MoneyGram
สามารถในการผลิต: 1,000,000 ชิ้น / วัน
ข้อมูลรายละเอียด
สีเปล่ง: อบอุ่นสีขาว, สีขาวธรรมชาติ, สีขาวนวล วัสดุชิป: Bridgelux
ชนิด: ซัง LED ใบสมัคร: ซัง LED เติบโตโคมไฟ, นำน้ำท่วม
ชื่อสินค้า: ชิปซังยืดหยุ่น การประกัน: 5 ปี
เน้น:

ชิปพลิกชิปพลิกชิปนำ

,

flip chip led


รายละเอียดสินค้า

alumnium 20W 30W ชิปพลิกไม่มี goldwire แบรนด์ต่างประเทศ

•ประสิทธิภาพของ 128 lm / W โดยทั่วไปสำหรับ 3000K, 80CRI

•แหล่งกำเนิดแสงความหนาแน่นฟลักซ์สูง

•การส่องสว่างที่สม่ำเสมอและมีคุณภาพสูง

•ตัวเลือก CRI ขั้นต่ำ 70, 80 และ 90

•เส้นทางความร้อน StreaCLined

•การจับคู่สีที่สอดคล้องกับ ENERGY STAR® / ANSI

โครงสร้างที่มีมาตรฐาน 2, 3 และ 5 SDCM

•ประหยัดพลังงานมากกว่าหลอดไส้, ฮาโลเจน

และหลอดฟลูออเรสเซนต์

•แรงดันไฟฟ้าสูงหรือแรงดันไฟฟ้าต่ำ DC

•ซีรี่ส์ผลิตภัณฑ์และโลโก้ บริษัท ที่ด้านหน้า

•ได้มาตรฐาน RoHS

การกำหนดหมายเลขชิ้นส่วนสำหรับอาร์เรย์ LED ซีรี่ส์ TYF ML มีการอธิบายดังนี้:

ส่วนจำนวน พลังงานทั่วไป (W) CCT ที่กำหนด (K) ฟลักซ์พัลซิ่งขั้นต่ำ (lm) ฟลักซ์พัลซิ่งทั่วไป (lm) แรงดันไฟฟ้าทั่วไป (V) ที่กำหนดปัจจุบัน (mA) ประสิทธิภาพโดยทั่วไป (lm / W)
ML13070302P530E * 7 3.1 3000 K 377 419 9.6 320 135
ML13070302P535E * 7 3.1 3500 K 382 425 9.6 320 137
ML13070302P540E * 7 3.1 4000 K 385 428 9.6 320 138
ML13070302P550E * 7 3.1 5,000 K 388 431 9.6 320 139
ML13070302P557E * 7 3.1 5700 K 391 434 9.6 320 140
ML13070302P565E * 7 3.1 6500 K 388 431 9.6 320 139
ML13070302P522E * 8 3.1 2200 K 304 338 9.6 320 109
ML13070302P527E * 8 3.1 2,700 K 326 363 9.6 320 117
ML13070302P530E * 8 3.1 3000 K 338 375 9.6 320 121
ML13070302P535E * 8 3.1 3500 K 346 384 9.6 320 124
ML13070302P540E * 8 3.1 4000 K 352 391 9.6 320 126
ML13070302P550E * 8 3.1 5,000 K 357 397 9.6 320 128
ML13070302P557E * 8 3.1 5700 K 363 403 9.6 320 130
ML13070302P565E * 8 3.1 6500 K 357 397 9.6 320 128
ML13070302P522E * 9 3.1 2200 K 262 291 9.6 320 94
ML13070302P527E * 9 3.1 2,700 K 285 316 9.6 320 102
ML13070302P530E * 9 3.1 3000 K 296 329 9.6 320 106
ML13070302P535E * 9 3.1 3500 K 304 338 9.6 320 109
ML13070302P540E * 9 3.1 4000 K 310 344 9.6 320 111
ML13070302P550E * 9 3.1 5,000 K 315 350 9.6 320 113
ML13070302P557E * 9 3.1 5700 K 321 357 9.6 320 115

5.1 ข้อมูล Binning สี


รูปที่ 1: กราฟของถังทดสอบในพื้นที่สี xy (เงื่อนไขการทดสอบชีพจร, Tj = 25 ° C)

CIE1931-X

ตารางที่ 38: คำจำกัดความของถังสีสีวงรี MacAdam 2 ขั้นตอนถึง 5 ขั้นตอนสำหรับช่วง Core Core ของ CoF

น้อย

CCT

จุดกึ่งกลาง MAJOR AXIS (a, b)

วงรี

หมุน Angel, θ

X Y 2 ขั้นตอน 3 ขั้นตอน 5 ขั้นตอน
2200K 0.5018 0.4153 (0.0048, 0.0027) (0.0072, 0.0041) (0.0120, 0.0067) 39.9
2500K 0.4806 0.4141 (0.0050, 0.0027) (0.0076, 0.0041) (0.0126, 0.0068) 53.1
27 00 K 0.4575 0.4101 (0.0053, 0.0027) (0.0080, 0.0041) (0.0133, 0.0068) 54.1
3000K 0.4338 0.4030 (0.0057, 0.0028) (0.0086, 0.0042) (0.0142, 0.0069) 53.7
3500K 0.4073 0.3917 (0.0062, 0.0028) (0.0093, 0.0041) (0.0155, 0.0069) 54.0
4000K 0.3818 0.3797 (0.0063, 0.0027) (0.0093, 0.0042) (0.0157, 0.0068) 53.4
5000K 0.3447 0.3553 (0.0054, 0.0024) (0.0081, 0.0035) (0.0135, 0.0059) 59.8
5700K 0.3290 0.3417 (0.0048, 0.0021) (0.0072, 0.0032) (0.0119, 0.0052) 58.8
6500K 0.3123 0.3282 (0.0044, 0.0018) (0.0066, 0.0027) (0.0110, 0.0045) 58.1


6.1 ตารางที่ 39: อันดับสูงสุด


หมายเหตุสำหรับตารางที่ 39:

  • ขับเคลื่อนอาร์เรย์ที่กระแสสูงขึ้น แต่การบำรุงรักษาลูเมนอาจลดลง
  • กระแสไฟที่เหมาะสมจะต้องถูกสังเกตเพื่อรักษาอุณหภูมิทางแยกต่ำกว่าค่าสูงสุด
  • การดำเนินการพัลส์ที่มีกระแสสูงสุดของไดรฟ์เท่ากับกระแสสูงสุดของพัลซิ่งไปข้างหน้าที่ระบุไว้นั้นเป็นที่ยอมรับหากพั ณ เวลาตรงคือ≤1msต่อรอบ
  • ไดโอดเปล่งแสงไม่ได้ถูกออกแบบมาให้ขับเคลื่อนด้วยแรงดันย้อนกลับและจะไม่ผลิตแสงภายใต้เงื่อนไขนี้ คะแนนสูงสุดที่มีให้สำหรับการอ้างอิงเท่านั้น

หมายเหตุ: 1. ความอดทนต่อขนาดคือ± 0.2 มม. เว้นแต่จะระบุไว้เป็นอย่างอื่น 2. จุดตรวจวัด Tc ที่แคโทด

เงื่อนไขการทหารที่แนะนำ

สำหรับการบัดกรีด้วยตนเอง กรุณาใช้การบัดกรีไร้สารตะกั่วและบัดกรีจะต้องดำเนินการโดยใช้การบัดกรีบิตที่

อุณหภูมิต่ำกว่า 350C และจะแล้วเสร็จภายใน 3.5 วินาทีสำหรับหนึ่งในดินแดน ไม่มีแรงภายนอก

ส่วนเรซิ่นในขณะที่การบัดกรีจะดำเนินการ ขั้นตอนการบัดกรีครั้งต่อไปควรจะดำเนินการหลังจากผลิตภัณฑ์มี

กลับไปที่อุณหภูมิโดยรอบ ข้อควรระวัง: การควบคุมอุณหภูมิ

การบรรจุและการติดฉลากสินค้า
