| สถานที่กำเนิด: | เซินเจิ้น |
|---|---|
| ชื่อแบรนด์: | TYF |
| ได้รับการรับรอง: | CE,RoHs |
| หมายเลขรุ่น: | MF2517 |
| จำนวนสั่งซื้อขั้นต่ำ: | เจรจาต่อรอง |
| ราคา: | สามารถต่อรองได้ |
| เวลาการส่งมอบ: | 5-7 วัน |
| เงื่อนไขการชำระเงิน: | D / A, D / P, T / T, Wester N Union, MoneyGram |
| สามารถในการผลิต: | 1,000,000 ชิ้น / วัน |
| เปล่งสี: | วอร์มไวท์, ขาวธรรมชาติ, คูลไวท์ | วัสดุชิป: | บริดจ์ลักซ์ |
|---|---|---|---|
| พิมพ์: | ซัง LED | แอปพลิเคชัน: | ซัง LED เติบโตโคมไฟ |
| ชื่อผลิตภัณฑ์: | ชิปซังแบบยืดหยุ่น | การรับประกัน: | 5 ปี |
| เน้น: | ซังพลิกชิปซังขนาดกะทัดรัด,ANSI Flip Chip Cob Led,80CRI Bridgelux Led Chip |
||

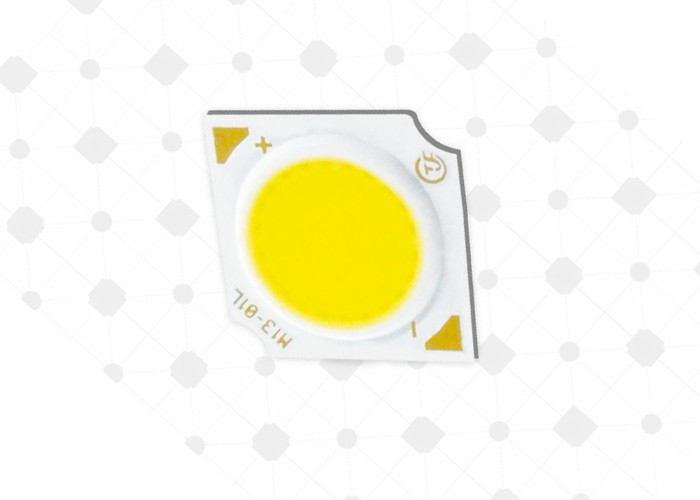

20W 30W พื้นที่ส่องสว่างขนาดใหญ่โคมดาวน์ไลท์ในร่มแบบพลิกชิป
• ประสิทธิภาพของ 128 lm/W โดยทั่วไปสำหรับ 3000K, 80CRI
• แหล่งกำเนิดแสงความหนาแน่นฟลักซ์สูงขนาดกะทัดรัด
• ไฟส่องสว่างคุณภาพสูงสม่ำเสมอ
• ตัวเลือก CRI ขั้นต่ำ 70, 80 และ 90
• StreaClined เส้นทางความร้อน
• โครงสร้าง Binning สีตามมาตรฐาน ENERGY STAR® / ANSI พร้อมมาตรฐาน SDCM 2, 3 และ 5
• ประหยัดพลังงานมากกว่าหลอดไส้ หลอดฮาโลเจน และหลอดฟลูออเรสเซนต์
• การทำงานแบบ DC แรงสูงหรือแรงดันต่ำ
• ชุดผลิตภัณฑ์และโลโก้บริษัทด้านหน้า
• เป็นไปตามข้อกำหนด RoHS
2,ระบบการตั้งชื่อผลิตภัณฑ์
การกำหนดหมายเลขชิ้นส่วนสำหรับอาร์เรย์ LED TYF ML Series มีคำอธิบายดังนี้:
| ส่วนจำนวน | กำลังทั่วไป (W) | CCT ที่กำหนด (K) | ฟลักซ์พัลส์ขั้นต่ำ (lm) | ฟลักซ์พัลส์ทั่วไป (lm) | แรงดันไฟฟ้าทั่วไป (V) | กระแสไฟที่กำหนด (mA) | ประสิทธิภาพโดยทั่วไป (lm/W) |
| ML13070302P530E*7 | 3.1 | 3000 K | 377 | 419 | 9.6 | 320 | 135 |
| ML13070302P535E*7 | 3.1 | 3500 K | 382 | 425 | 9.6 | 320 | 137 |
| ML13070302P540E*7 | 3.1 | 4000 K | 385 | 428 | 9.6 | 320 | 138 |
| ML13070302P550E*7 | 3.1 | 5000 K | 388 | 431 | 9.6 | 320 | 139 |
| ML13070302P557E*7 | 3.1 | 5700 K | 391 | 434 | 9.6 | 320 | 140 |
| ML13070302P565E*7 | 3.1 | 6500 K | 388 | 431 | 9.6 | 320 | 139 |
| ML13070302P522E*8 | 3.1 | 2200 K | 304 | 338 | 9.6 | 320 | 109 |
| ML13070302P527E*8 | 3.1 | 2700 K | 326 | 363 | 9.6 | 320 | 117 |
| ML13070302P530E*8 | 3.1 | 3000 K | 338 | 375 | 9.6 | 320 | 121 |
| ML13070302P535E*8 | 3.1 | 3500 K | 346 | 384 | 9.6 | 320 | 124 |
| ML13070302P540E*8 | 3.1 | 4000 K | 352 | 391 | 9.6 | 320 | 126 |
| ML13070302P550E*8 | 3.1 | 5000 K | 357 | 397 | 9.6 | 320 | 128 |
| ML13070302P557E*8 | 3.1 | 5700 K | 363 | 403 | 9.6 | 320 | 130 |
| ML13070302P565E*8 | 3.1 | 6500 K | 357 | 397 | 9.6 | 320 | 128 |
| ML13070302P522E*9 | 3.1 | 2200 K | 262 | 291 | 9.6 | 320 | 94 |
| ML13070302P527E*9 | 3.1 | 2700 K | 285 | 316 | 9.6 | 320 | 102 |
| ML13070302P530E*9 | 3.1 | 3000 K | 296 | 329 | 9.6 | 320 | 106 |
| ML13070302P535E*9 | 3.1 | 3500 K | 304 | 338 | 9.6 | 320 | 109 |
| ML13070302P540E*9 | 3.1 | 4000 K | 310 | 344 | 9.6 | 320 | 111 |
| ML13070302P550E*9 | 3.1 | 5000 K | 315 | 350 | 9.6 | 320 | 113 |
| ML13070302P557E*9 | 3.1 | 5700 K | 321 | 357 | 9.6 | 320 | 115 |
4 การใช้งาน:
5. คุณสมบัติทางแสง
5.1 ข้อมูล Binning สี
รูปที่ 1: กราฟของถังทดสอบใน xy Color Space (เงื่อนไขการทดสอบแบบพัลซ์, Tj = 25°C)
CIE1931-x
ตารางที่ 38: คำจำกัดความถังสีวงรี MacAdam 2 ขั้นตอนถึง 5 ขั้นตอนสำหรับ TYF CoB Core Range
|
ระบุ CCT |
เซ็นเตอร์พอยท์ | แกนหลัก (a , b) |
วงรี
Rotation Angel, θ |
|||
| X | Y | 2 ขั้นตอน | 3 ขั้นตอน | 5 ขั้นตอน | ||
| 2200K | 0.5018 | 0.4153 | (0.0048 , 0.0027) | (0.0072, 0.0041) | (0.0120, 0.0067) | 39.9 |
| 2500K | 0.4806 | 0.4141 | (0.0050, 0.0027) | (0.0076, 0.0041) | (0.0126, 0.0068) | 53.1 |
| 2700K | 0.4575 | 0.4101 | (0.0053, 0.0027) | (0.0080, 0.0041) | (0.0133, 0.0068) | 54.1 |
| 3000K | 0.4338 | 0.4030 | (0.0057, 0.0028) | (0.0086, 0.0042) | (0.0142, 0.0069) | 53.7 |
| 3500K | 0.4073 | 0.3917 | (0.0062, 0.0028) | (0.0093, 0.0041) | (0.0155, 0.0069) | 54.0 |
| 4000K | 0.3818 | 0.3797 | (0.0063, 0.0027) | (0.0093, 0.0042) | (0.0157, 0.0068) | 53.4 |
| 5000K | 0.3447 | 0.3553 | (0.0054, 0.0024) | (0.0081, 0.0035) | (0.0135, 0.0059) | 59.8 |
| 5700K | 0.3290 | 0.3417 | (0.0048, 0.0021) | (0.0072, 0.0032) | (0.0119, 0.0052) | 58.8 |
| 6500K | 0.3123 | 0.3282 | (0.0044, 0.0018) | (0.0066, 0.0027) | (0.0110, 0.0045) | 58.1 |
6, คะแนนสูงสุดแอบโซลูท
6.1 ตารางที่ 39: อันดับสูงสุด
หมายเหตุสำหรับตารางที่ 39:
หมายเหตุ: 1. ความคลาดเคลื่อนของมิติทั้งหมดคือ ±0.2 มม. เว้นแต่จะระบุไว้เป็นอย่างอื่น2. จุดวัด Tc ที่ขั้วลบ
8 ข้อควรระวัง
สภาพการบัดกรีที่แนะนำ
สำหรับการบัดกรีด้วยมือโปรดใช้การบัดกรีไร้สารตะกั่วและการบัดกรีจะต้องดำเนินการโดยใช้หัวแร้งที่a
อุณหภูมิต่ำกว่า 350C และต้องแล้วเสร็จภายใน 3.5 วินาทีสำหรับแผ่นดินเดียวห้ามใช้แรงภายนอก
ไปเป็นเรซินในขณะที่ทำการบัดกรีขั้นตอนต่อไปของการบัดกรีควรทำหลังจากที่ผลิตภัณฑ์มี
กลับสู่อุณหภูมิแวดล้อมข้อควรระวัง: การควบคุมอุณหภูมิ
9,บรรจุภัณฑ์และการติดฉลาก
การบรรจุและการติดฉลากผลิตภัณฑ์
