| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | TYF |
| ได้รับการรับรอง: | CE CB ROHS |
| หมายเลขรุ่น: | D5284 |
| จำนวนสั่งซื้อขั้นต่ำ: | เจรจาต่อรอง |
| ราคา: | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ: | กล่องกระดาษคราฟท์ |
| เวลาการส่งมอบ: | 20 วันทำการ |
| เงื่อนไขการชำระเงิน: | L/c, D/A, D/P, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 10,000 ชิ้นต่อเดือน |
| แบบอย่าง: | TYF D5284 | ส่วนจำนวน: | D5284C2023E0DA30582 |
|---|---|---|---|
| ติ่มซำ: | 52*84mm | แรงดันไฟฟ้า: | 220/230v |
| กำลังวัตต์: | 50W | สี: | สีชมพู |
| PF: | >0.9 | THD: | 35% |
| ลดแสง: | ใช่ | ||
| เน้น: | โมดูลไฟ LED AC แบบเต็มสเปกตรัม,โมดูลไฟ AC ไฟ LED น้ำท่วม,โมดูลไฟ LED หรี่แสงได้ 30W |
||

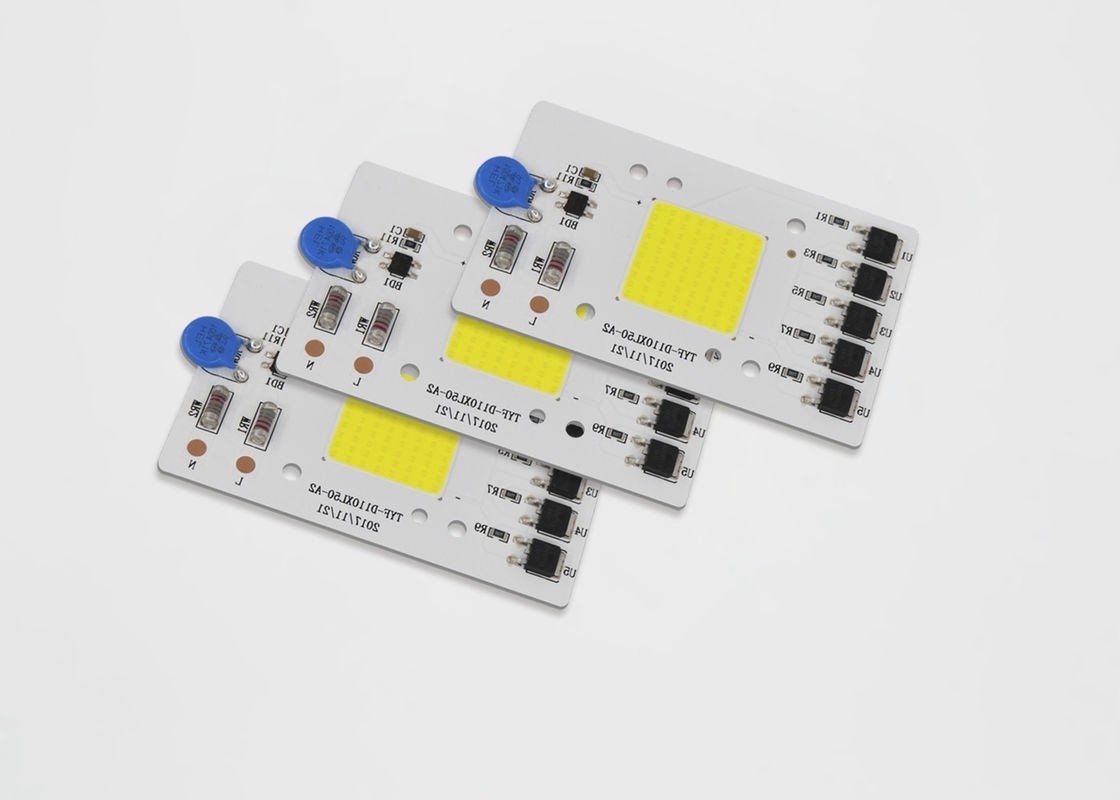

เต็มสเปกตรัม 50W 30W Ac Cob Led หรี่แสงได้สำหรับชิป Bridgelux คุณภาพสูงของ Flood Light
1. รายละเอียด:
ชื่อสินค้า: โมดูล AC COB สำหรับโคมไฟ LED กลางแจ้ง
ประเภทสินค้า: โมดูลไฟฟ้ากระแสสลับ
แรงดันไฟฟ้า: 110V/220v
แหล่งกำเนิดสินค้า: เซินเจิ้น ประเทศจีน
รุ่น: TYF D5284
ขั้นต่ำ: 100 ชิ้น
1.1 คุณสมบัติของสินค้า
2. การใช้งาน:
3. ลักษณะทางไฟฟ้าและทางแสง(ตา=25℃) ตาราง 2-1
| สิ่งของ | สัญลักษณ์ | หน่วย | ทั่วไป ค่า |
| แรงดันไฟฟ้าขาเข้า | วิน | วี | 230 |
| อินพุตปัจจุบัน | ถ้า | mA | 236.2 |
| ความถี่ในการทำงาน | F | Hz | 50/60 |
| กำลังไฟฟ้าเข้า | พี | W | 49.49 |
| ตัวประกอบกำลัง | PF | ％ | 0.911 |
| ความผิดเพี้ยนของฮาร์มอนิกทั้งหมด | THD | ％ | 45.7% |
| ประเภทลดแสง | RNA □ TRIAC □ PWM □ 0-10V □ DALI □ DMX □ สมาร์ท □ อื่นๆ | ||
| ความจุไฟกระชาก | Vs | KV | 1 |
| กำลังไฟฟ้า (AC) | Ve | KV | 1.5 |
| อุณหภูมิในการทำงาน/เคส | ตา/ทีซี | ℃ | 25/85 |
| พารามิเตอร์ LED | ซัง | ||
| ฟลักซ์ส่องสว่าง | Φv | หื้มม | 4680.9 |
| ประสิทธิภาพการส่องสว่าง | ηv | Lm/w | 94.57 |
| อุณหภูมิสี | CCT | K | 6381 |
| ดัชนีการแสดงผลสี | Ra/CRI | ％ | 70.2/59.0 |
| การกระจายแสง | - | - | |
| มุมมอง | 2θ 1/2 | องศา | - |
3.1 การให้คะแนนสูงสุดแบบสัมบูรณ์ (ตา=25℃) ตาราง 2-4
| สิ่งของ | สัญลักษณ์ | หน่วย | ค่า |
| การสูญเสียพลังงาน | Pd | W | 52.5 |
| กระแสไฟ AC (RMS) | ถ้า | mA | 248.5 |
| แรงดันไฟฟ้ากระแสสลับ (RMS) | วิน | วี | 220~240 |
| อุณหภูมิทางแยก LED | Tj-LED | ℃ | 120 |
| IC อุณหภูมิชุมทาง | Tj-IC | ℃ | 150 |
| ด้านบนของ IC อุณหภูมิ IC | Tp | ℃ | 100 |
| ความต้านทานความร้อน LED (จุดต่อ / จุดบัดกรี) | Rthj-s | ℃/W | 20 |
| IC ความต้านทานความร้อน (จุดต่อ / จุดบัดกรี) | Rthj-s | ℃/W | 40 |
| อุณหภูมิในการทำงาน | ถึง | ℃ | -20~+85 |
| อุณหภูมิในการจัดเก็บ | Ts | ℃ | -40~+100 |
| ความไวของ ESD (HBM) | Vesd | KV | ±2 |
| อุณหภูมิการบัดกรี (Reflow) | Tsld | ℃ | - |
| อุณหภูมิการบัดกรี (มือ) | Tsld | ℃ | 350 3S |
4. คุณสมบัติทางแสง
4.1 ถังสี
TYF เป็นไปตามมาตรฐาน ANSI C78.377A สำหรับโครงสร้างถังสีสำหรับแต่ละ ANSI quadrangle สำหรับช่วง CCT 2700K ถึง 6500K TYF จะมี 5 Bins และ 3 Bins
รูป 4-1-1 Chromaticity Bin
ตาราง 4-1-2 ถังขยะ 5 ขั้นตอน
| CCT | ขั้นตอน | Cx | ไซ | เอ | ข | theta |
| 2700K | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
| 3000K | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
| 3500K | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 น |
| 4000K | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000K | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
| 6000K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
ตาราง 4-1-3 ถัง 3 ขั้นตอน
| CCT | ขั้นตอน | Cx | ไซ | เอ | ข | theta |
| 2700K | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| 3000K | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500K | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 น |
| 4000K | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000K | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700K | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
| 6000K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
4.2 เส้นโค้งไฟฟ้าและแสงทั่วไป
รูป 4-2-1 กำลังสัมพัทธ์กับแรงดัน Tเอ =25℃
รูปที่ 4-2-2 ฟลักซ์ส่องสว่างสัมพัทธ์เทียบกับแรงดัน Tเอ =25℃
รูปที่ 4-2-3 รูปแบบ Radiant, Tเอ =25℃
5. ข้อมูลจำเพาะ/คุณสมบัติพิเศษที่สำคัญ:
1. ขับตรงไปยังสายไฟ AC แรงดันไฟฟ้า: 120/230V, ไม่มีไดรเวอร์ AC/DC
2. ด้วย OTR, OVP, OCP, ความจุไฟกระชาก, 1000V
3. ใบรับรอง PF สูง, CE / UL
4. ความสม่ำเสมอของสีที่ดี CRI สูง
5. อุณหภูมิแวดล้อม: -20-50 ℃, อุณหภูมิเคส: <70 ℃
6. ขนาดเล็ก, การออกแบบที่ยืดหยุ่น, ขนาด PCB, CCT, Power สามารถปรับแต่งได้ตามความต้องการของลูกค้า
7. อายุการใช้งาน> 30,000 ชั่วโมง
6. บรรจุภัณฑ์
TYF ออปโตผลิตภัณฑ์โมดูล LED บรรจุในถาดพลาสติกตามขนาดต่างๆ XX PCs แต่ละถาดพลาสติก ดังแสดงในภาพต่อไปนี้ผลิตภัณฑ์ที่ไม่มีกล่องพลาสติกบรรจุในถุงฟองเพื่อป้องกันแรงดันจากภายนอกให้เลือกถุงฟองที่แตกต่างกันตามขนาดของผลิตภัณฑ์ในแต่ละแพ็คของผลิตภัณฑ์ XX ผลิตภัณฑ์บรรจุจะถูกเก็บไว้ในรูปแบบของกล่องและปิดผนึกตามที่แสดงใน ต่อไปนี้
1) xx PCS LED module ต่อถาด 4) ข้อมูลกล่องและการบรรจุ
2) กองถาดและการพันเทป, โมดูล XX LED ถาดและถาดจำลองเพิ่มเติมอย่างละ 1 ถาดขึ้นไป กล่อง.ใส่ซิลิกาเจล (อย่างละ 1 ชิ้น) ที่ด้านบนของถาด
3) บรรจุภัณฑ์ปิดผนึก
