| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | TYF |
| ได้รับการรับรอง: | CE CB ROHS |
| หมายเลขรุ่น: | D5284 |
| จำนวนสั่งซื้อขั้นต่ำ: | เจรจาต่อรอง |
| ราคา: | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ: | กล่องกระดาษคราฟท์ |
| เวลาการส่งมอบ: | 20 วันทำการ |
| เงื่อนไขการชำระเงิน: | L/c, D/A, D/P, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 10,000 ชิ้นต่อเดือน |
| แบบอย่าง: | TYF D5284 | ส่วนจำนวน: | D5284C2023E0DA30582 |
|---|---|---|---|
| ติ่มซำ: | 52*84mm | แรงดันไฟฟ้า: | 220/230v |
| กำลังวัตต์: | 50W | สี: | 3000k 4000k 6000k |
| PF: | >0.9 | THD: | 35% |
| ลดแสง: | ไม่ | ||
| เน้น: | ไม่มีโมดูล AC LED Dimming,โมดูล AC LED Simple BOM,โมดูล Led Driverless 30w |
||

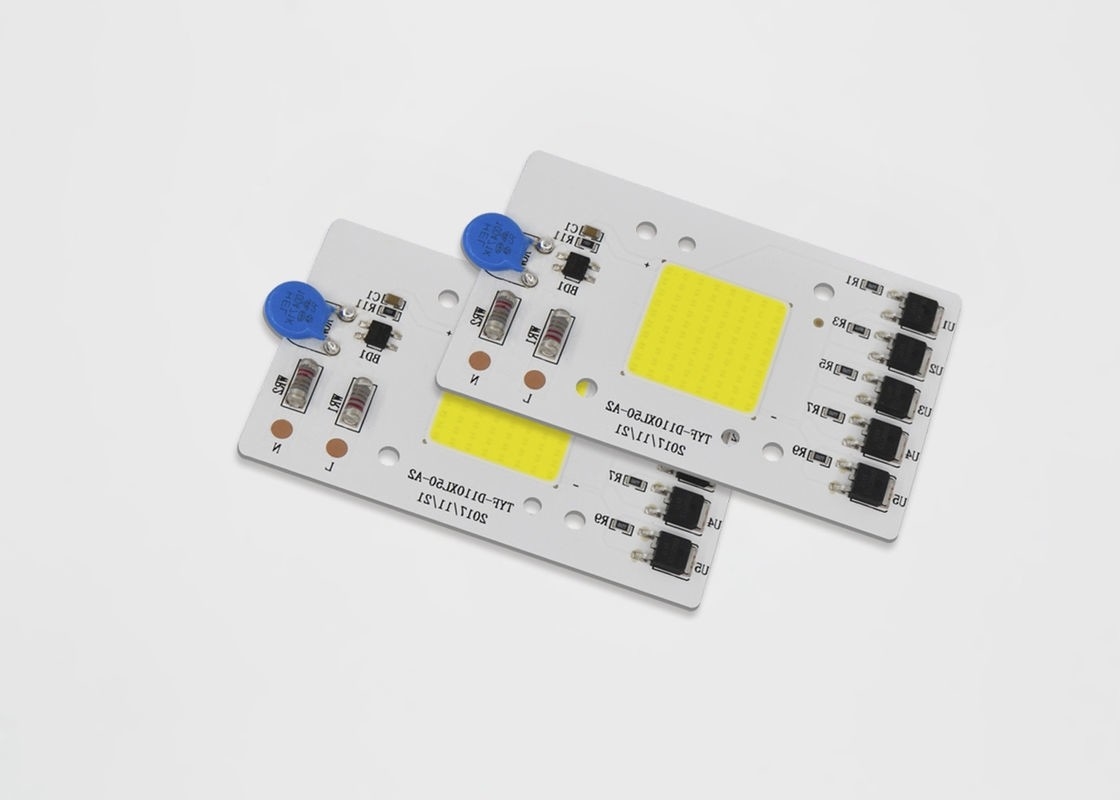

สูง Quality20w 30w 50w โมดูล LED 110V 220V 230v Driverless AC COB LED3000K 4000K 6000K อายุการใช้งานเกิน 30000 ชั่วโมง
| DOB | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
| รหัสสินค้า |
ลูกค้า รหัส |
รหัส IC |
พลัง รหัส |
รหัสแรงดันไฟฟ้า
|
หมายเลขซีเรียล |
นำ รหัส |
CCT รหัส
|
SDCM | รหัส CRI | ความสว่าง | ปี | เดือน |
ซีเรียล เลขที่ |
||
| รหัสโมดูล | รหัสคดี | หมายเลขซีเรียล |
หมายเลขซีเรียล
|
||||||||||||
1) รหัสสินค้า: C=Client Module D=Self Module
2) รหัสลูกค้าและรหัสโมดูล: if ①=C จากนั้น 4 หลักสำหรับรหัสลูกค้าอื่นสำหรับรหัสโมดูลตนเอง
3) รหัส IC: หนึ่งอักขระสำหรับIC
4) รหัสพลังงาน:
| รหัสพลังงาน | ||||||||||
| 01—99W | 100W | 120W | 150W | 200W | 250W | 300W | 350W | 400W | 450W | 500W |
| 01-99 | A0 | B0 | C0 | D0 | E0 | F0 | G0 | H0 | J0 | K |
5) รหัสแรงดันไฟฟ้า:11=110V,12=120V,22=220V,23=230V
6) รหัส CCT
| รหัส CCT (K) | |||||||||||||
|
1800 - 2000 |
2000 - 2200 |
2200 - 2400 |
2500 - 2700 |
2700 - 2900 |
3000 - 3200 |
3200 - 3400 |
3500 - 3700 |
4000 - 4300 |
4500 - 4800 |
5000 - 5500 |
5800 - 6300 |
6000 - 6500 |
6500 - 7000 |
| 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
ถังสี
TYF เป็นไปตามมาตรฐาน ANSI C78.377A สำหรับโครงสร้างถังสีสำหรับแต่ละ ANSI quadrangle สำหรับช่วง CCT 2700K ถึง 6500K TYF จะมี 5 Bins และ 3 Bins
รูป 4-1-1 Chromaticity Bin
ตาราง 4-1-2 ถังขยะ 5 ขั้นตอน
| CCT | ขั้นตอน | Cx | ไซ | เอ | ข | theta |
| 2700K | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
| 3000K | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
| 3500K | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 น |
| 4000K | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000K | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
| 6000K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
ตาราง 4-1-3 ถัง 3 ขั้นตอน
| CCT | ขั้นตอน | Cx | ไซ | เอ | ข | theta |
| 2700K | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| 3000K | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500K | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 น |
| 4000K | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000K | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700K | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
| 6000K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
เส้นโค้งไฟฟ้าและแสงทั่วไป
รูป 4-2-1 กำลังสัมพัทธ์กับแรงดัน Tเอ =25℃
รูปที่ 4-2-2 ฟลักซ์ส่องสว่างสัมพัทธ์เทียบกับแรงดัน Tเอ =25℃
รูปที่ 4-2-3 รูปแบบ Radiant, Tเอ =25℃
| สิ่งของ | สัญลักษณ์ | หน่วย | ค่าทั่วไป |
| แรงดันไฟฟ้าขาเข้า | วิน | วี | 230 |
| อินพุตปัจจุบัน | ถ้า | mA | 236.2 |
| ความถี่ในการทำงาน | F | Hz | 50/60 |
| กำลังไฟฟ้าเข้า | พี | W | 49.49 |
| ตัวประกอบกำลัง | PF | ％ | 0.911 |
| ความผิดเพี้ยนของฮาร์มอนิกทั้งหมด | THD | ％ | 45.7% |
| ประเภทลดแสง | RNA □ TRIAC □ PWM □ 0-10V □ DALI □ DMX □ สมาร์ท □ อื่นๆ | ||
| ความจุไฟกระชาก | Vs | KV | 1 |
| กำลังไฟฟ้า (AC) | Ve | KV | 1.5 |
| อุณหภูมิในการทำงาน/เคส | ตา/ทีซี | ℃ | 25/85 |
| พารามิเตอร์ LED | ซัง | ||
| ฟลักซ์ส่องสว่าง | Φv | หื้มม | 4680.9 |
| ประสิทธิภาพการส่องสว่าง | ηv | Lm/w | 94.57 |
| อุณหภูมิสี | CCT | K | 6381 |
| ดัชนีการแสดงผลสี | Ra/CRI | ％ | 70.2/59.0 |
| การกระจายแสง | - | - | |
| มุมมอง | 2θ 1/2 | องศา | - |
บันทึก:
1) แรงดันไฟฟ้าที่ใช้งานไม่ได้ระบุถึงแรงดันไฟฟ้าสูงสุดที่ลูกค้าใช้ แต่หมายถึงแรงดันไฟฟ้าที่ทนได้ ตามอัตราการแปรผันของแรงดันไฟฟ้าของแต่ละประเทศขอแนะนำว่าอุณหภูมิของแผ่นประสานควรต่ำกว่า 85 ℃
2) ถังสีถูกกำหนดไว้ที่การทำงานชั่วคราว
3) ค่าความคลาดเคลื่อนของการวัดที่เครื่องทดสอบของเราคือ Φv+/-10% และ Ra+/-2
4) ความคลาดเคลื่อน± 5% ต่อการกระจายพลังงาน
5) Φv คือเอาต์พุตของฟลักซ์การส่องสว่างทั้งหมดที่วัดด้วยทรงกลมในตัว
6) ความจุไฟกระชากตาม IEC61000-4-5
7) พารามิเตอร์โมดูลตัวแปรโปรดอ้างอิงตารางที่ 2-2
หมายเหตุ:
1) ขนาดทั้งหมดเป็นมิลลิเมตร (ความอดทน: ± 0.2 มม.)
2) ขนาด: ไม่มี
บันทึก:
1)TYF ออปโตโมดูล DOB แนะนำให้รักษาอุณหภูมิของจุดเชื่อมต่อให้อยู่ภายใต้ข้อกำหนดอุณหภูมิจุดเชื่อมต่อสูงสุด (ตาราง 2-4)
อุณหภูมิตะกั่ว LED และอุณหภูมิเคสบนสุดของ IC ที่วัดด้วยเทอร์โมคัปเปิลอุณหภูมิในการแยก LED และ IC สามารถคำนวณได้โดยใช้สูตรดังนี้
Ts_max=Tj_max-Rθj-s * Pd
ตัวอย่างเช่น:
หากอุณหภูมิตะกั่ว LED และอุณหภูมิเคสบนสุดของ IC เท่ากับ 90 ℃ แสดงว่าอุณหภูมิทางแยก LED
Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃
และอุณหภูมิทางแยกไอซี
Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃
ซิลิโคนเรซินของ DOB (AC-COB) Handing
TYF ออปโตผลิตภัณฑ์โมดูล LED บรรจุในถาดพลาสติกตามขนาดต่างๆ XX PCs แต่ละถาดพลาสติก ดังแสดงในภาพต่อไปนี้ผลิตภัณฑ์ที่ไม่มีกล่องพลาสติกบรรจุในถุงฟองเพื่อป้องกันแรงดันจากภายนอกให้เลือกถุงฟองที่แตกต่างกันตามขนาดของผลิตภัณฑ์ในแต่ละแพ็คของผลิตภัณฑ์ XX ผลิตภัณฑ์บรรจุจะถูกเก็บไว้ในรูปแบบของกล่องและปิดผนึกตามที่แสดงใน ต่อไปนี้
1) xx PCS LED module ต่อถาด 4) ข้อมูลกล่องและการบรรจุ
2) กองถาดและการพันเทป, โมดูล XX LED ถาดและถาดจำลองเพิ่มเติมอย่างละ 1 ถาดขึ้นไป กล่อง.ใส่ซิลิกาเจล (อย่างละ 1 ชิ้น) ที่ด้านบนของถาด
3) บรรจุภัณฑ์ปิดผนึก
