| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | TYF |
| ได้รับการรับรอง: | CE CB ROHS |
| หมายเลขรุ่น: | D5284 |
| จำนวนสั่งซื้อขั้นต่ำ: | เจรจาต่อรอง |
| ราคา: | Negotiable |
| รายละเอียดการบรรจุ: | กล่องกระดาษคราฟท์ |
| เวลาการส่งมอบ: | 20 วันทำการ |
| เงื่อนไขการชำระเงิน: | L/c, D/A, D/P, T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 10,000 ชิ้นต่อเดือน |
| แบบ: | TYF D5284 | หมายเลขชิ้นส่วน: | D5284C2023E0DA30582 |
|---|---|---|---|
| สลัว: | 52 * 84mm | แรงดันไฟฟ้า: | 220 / 230V |
| วัตต์: | 30W 50W | สี: | 3000K |
| PF: | > 0.9 | THD: | 35% |
| การทำให้มืดลง: | ไม่ | ||
| เน้น: | โมดูลนำคนขับ,นำโมดูลกันน้ำของ |
||

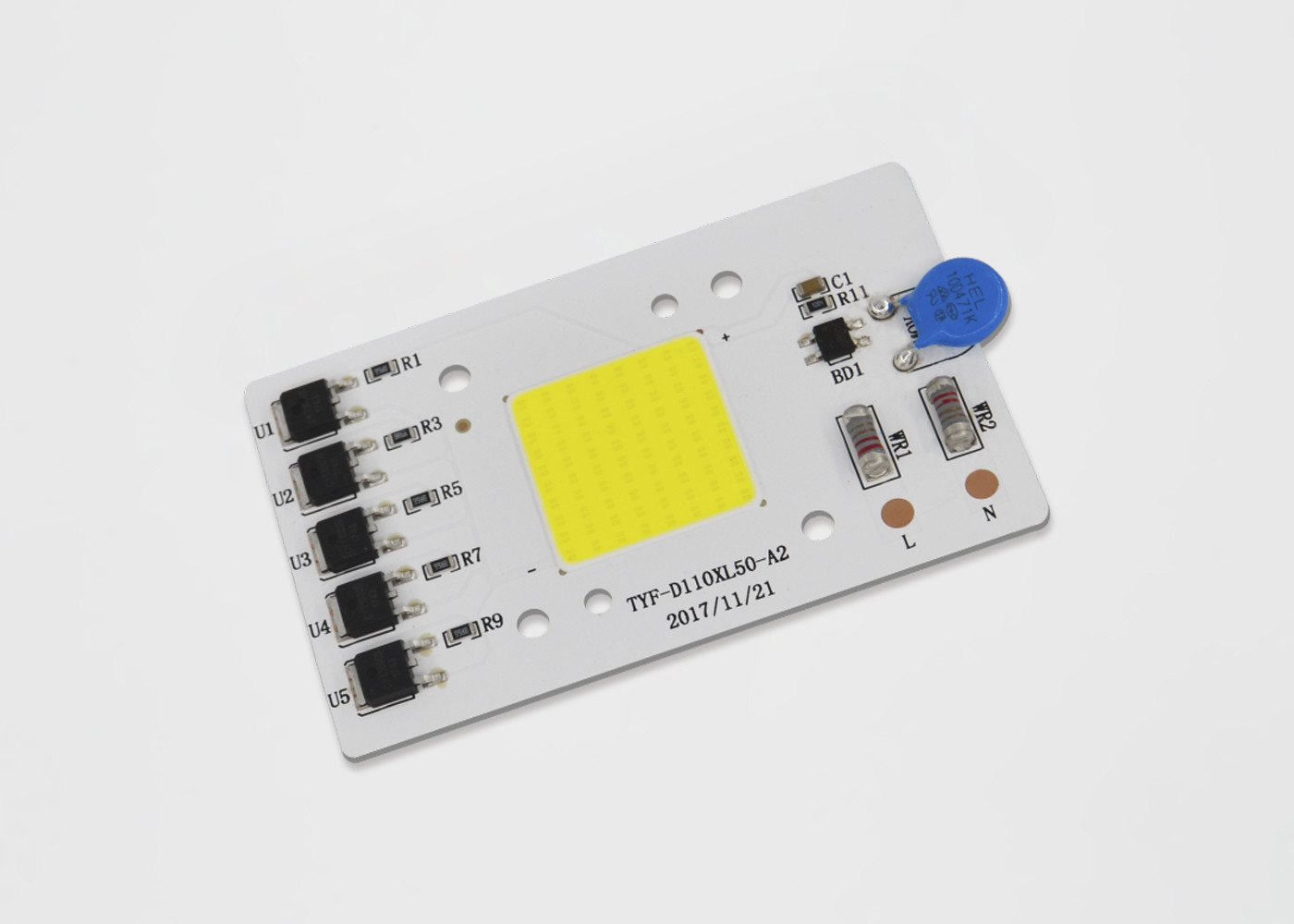

AC ซัง LED 20 วัตต์ 30 วัตต์ 50 วัตต์ 110 โวลต์ 220 โวลต์ 230 โวลต์ 3000 พัน 5000 พัน 6000 พัน Driverless นำชิปซังสำหรับแสงอ่าวสูงอายุการใช้งานนาน
| วันเกิด | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | x19 | X20 X21X22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
| รหัสสินค้า | ไคลเอนต์ รหัส | รหัส IC | อำนาจ รหัส | รหัสแรงดันไฟฟ้า | หมายเลขซีเรียล | LED รหัส | CCT รหัส | SDCM | รหัส CRI | ความสว่าง | ปี | เดือน | อนุกรม Num | ||
| รหัสโมดูล | รหัสกรณี | หมายเลขซีเรียล | หมายเลขซีเรียล | ||||||||||||
1) รหัสผลิตภัณฑ์: C = โมดูลไคลเอนต์ D = โมดูลตนเอง
2) รหัสลูกค้า & รหัสโมดูล: ถ้า ① = C แล้ว 4 หลักสำหรับรหัสลูกค้าอื่นสำหรับรหัสโมดูลด้วยตนเอง
3) รหัส IC: หนึ่งตัวอักษรสำหรับ IC
4) รหัสพลังงาน:
| รหัสพลังงาน | ||||||||||
| 01-99W | 100W | 120W | 150W | 200W | 250W | 300W | 350W | 400W | 450W | 500W |
| 01-99 | A0 | B0 | C0 | D0 | E0 | F0 | G0 | H0 | J0 | K |
5) แรงดันไฟฟ้ารหัส: 11 = 110V, 12 = 120V, 22 = 220V, 23 = 230V
6) รหัส CCT
| รหัส CCT (K) | |||||||||||||
1800 - 2000 | 2000 - 2200 | 2200 - 2400 | 2500 - 2700 | 2700 - 2900 | 3000 - 3200 | 3200 - 3400 | 3500 - 3700 | 4000 - 4300 | 4500 - 4800 | 5000 - 5500 | 5800 - 6300 | 6000 - 6500 | 6500 - 7000 |
| 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
Chromaticity Bins
TYF เป็นไปตามมาตรฐาน ANSI C78.377A สำหรับโครงสร้าง bin chromaticity สำหรับแต่ละรูปสี่เหลี่ยม ANSI สำหรับช่วง CCT ของ 2700K ถึง 6500K, TYF มอบ 5 ถังขยะและ 3 ถังขยะ
รูปที่ 4-1-1 ถังรงค์
ตาราง 4-1-2 5 สเต็ปถังขยะ
| CCT | ขั้นตอน | Cx | ภาวะ | ข | theta | |
| 2700K | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
| 3000K | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
| 3500K | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
| 4000K | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000K | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
| 6000K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
ตาราง 4--1-3 3 ขั้นตอนที่ถังขยะ
| CCT | ขั้นตอน | Cx | ภาวะ | ข | theta | |
| 2700K | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| 3000K | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500K | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
| 4000K | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000K | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700K | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
| 6000K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
เส้นโค้งไฟฟ้าและแสงทั่วไป
รูปที่ 4-2-1 กำลังสัมพัทธ์กับแรงดันไฟฟ้า T a = 25 ℃
รูปที่ 4-2-2 ฟลักซ์การส่องสว่างสัมพัทธ์กับแรงดันไฟฟ้า T a = 25 ℃
รูปที่ 4-2-3 รูปแบบการแผ่รังสี T a = 25 ℃
| ITEM | สัญลักษณ์ | UNIT | ค่าทั่วไป |
| แรงดันไฟฟ้าขาเข้า | Vin | V | 230 |
| ป้อนข้อมูลปัจจุบัน | ถ้า | mA | 236.2 |
| คลื่นความถี่ | F | เฮิร์ตซ์ | 50/60 |
| กำลังไฟฟ้าเข้า | P | W | 49.49 |
| ตัวประกอบกำลัง | PF | % | 0.911 |
| ความเพี้ยนรวม | THD | % | 45.7% |
| ประเภทลดแสง | RNA □ TRIAC □ PWM □ 0-10V □ DALI □ DMX □สมาร์ท□อื่น ๆ | ||
| ความจุไฟกระชาก | Vs | KV | 1 |
| ความแรงไฟฟ้า (AC) | ve | KV | 1.5 |
| อุณหภูมิในการทำงาน / เคส | ตา / Tc | ℃ | 25/85 |
| พารามิเตอร์ LED | ซัง | ||
| ฟลักซ์ส่องสว่าง | Φv | lm | 4,680.9 |
| ประสิทธิภาพการส่องสว่าง | ηv | lm / w | 94.57 |
| อุณหภูมิสี | CCT | K | 6381 |
| ดัชนีการแสดงผลสี | Ra / CRI | % | 70.2 / 59.0 |
| การกระจายแสง | - | - | |
| มุมมอง | 2θ 1/2 | องศา | - |
บันทึก:
1) แรงดันไฟฟ้าใช้งานไม่ได้ระบุแรงดันไฟฟ้าสูงสุดที่ลูกค้าใช้ แต่หมายถึงแรงดันไฟฟ้าที่ยอมรับได้ตามอัตราการเปลี่ยนแปลงแรงดันไฟฟ้าของแต่ละประเทศ ขอแนะนำให้อุณหภูมิแผ่นบัดกรีควรต่ำกว่า 85 ℃
2) ถังขยะสีถูกกำหนดไว้ที่การทำงานชั่วคราว
3) ความอดทนของการวัดที่เครื่องทดสอบของเราคือΦv +/- 10% และ Ra +/- 2
4) ความอดทน± 5% ในการกระจายพลังงาน
5) Φvคือเอาต์พุตฟลักซ์ส่องสว่างทั้งหมดที่วัดได้ด้วยทรงกลมแบบรวม
6) ความจุกระแสไฟกระชากตามมาตรฐาน IEC61000-4-5
7) พารามิเตอร์โมดูลตัวแปรโปรดอ้างอิง table2-2
หมายเหตุ:
1) ขนาดทั้งหมดอยู่ในหน่วยมิลลิเมตร (ความอดทน: ± 0.2 มม.)
2) ขนาด: ไม่มี
บันทึก:
1) TYF Opto แนะนำให้ใช้โมดูล DOB เพื่อรักษาอุณหภูมิทางแยกภายใต้ข้อมูลจำเพาะอุณหภูมิทางแยกสูงสุด (ตารางที่ 2-4)
อุณหภูมิตะกั่วของ LED และอุณหภูมิเคสบนของ IC วัดด้วยเทอร์โมคัปเปิล สามารถคำนวณอุณหภูมิของ LED และ IC unction ได้โดยใช้สูตรดังต่อไปนี้
Ts_max = Tj_max-Rθj-s * Pd
ตัวอย่างเช่น:
หากอุณหภูมิตะกั่วไฟ LED และอุณหภูมิตัวพิมพ์ใหญ่บน IC เท่ากับ 90 ℃อุณหภูมิทางแยกไฟ LED
Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 12 ℃ / W * 1 W = 102 ℃
และอุณหภูมิทางแยก IC
Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 15 ℃ / W * 2 W = 120 ℃
ซิลิโคนเรซิ่นของ DOB (AC-ซัง)
TYF Opto ผลิตภัณฑ์โมดูล LED บรรจุในถาดพลาสติกตามขนาดแตกต่างกัน XX พีซีแต่ละถาดพลาสติกดังแสดงในรูปต่อไปนี้ ผลิตภัณฑ์ที่ไม่มีกล่องพลาสติกบรรจุในถุงฟองเพื่อป้องกันความดันภายนอกเลือกถุงฟองที่แตกต่างกันตามขนาดผลิตภัณฑ์ในแต่ละแพ็คของผลิตภัณฑ์ XX ผลิตภัณฑ์บรรจุจะถูกเก็บไว้ในรูปแบบของกล่องและปิดผนึกดังแสดงใน ต่อไปนี้
1) ถาดสแต็คและเทป, โมดูล LED XX
ถาดและถาดจำลองเพิ่มเติม 1 ถาด
กล่อง. เพิ่มซิลิกาเจล (1 อัน) ที่ด้านบนของถาด
3) ปิดผนึกบรรจุ
