| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | TYF |
| ได้รับการรับรอง: | CE ROHS CB UL |
| หมายเลขรุ่น: | D4545 |
| จำนวนสั่งซื้อขั้นต่ำ: | เจรจาต่อรอง |
| ราคา: | Negotiable |
| เวลาการส่งมอบ: | 15 วันทำการ |
| เงื่อนไขการชำระเงิน: | L / C, D / A, D / P, T / T |
| สามารถในการผลิต: | 10000 |
| หมายเลขรุ่น: | TYF D4545 | หมายเลขชิ้นส่วน: | D4545L1223E0D230583 |
|---|---|---|---|
| มิติ: | 45 * 45mm | แรงดันไฟฟ้า: | 230V |
| วัตต์: | 206 | CCT: | 6000K |
| CRI: | 80 | PF: | > 0.90 |
| เน้น: | โมดูลไฟ led พลังงานสูง,waterproof led module |
||
รายละเอียด:

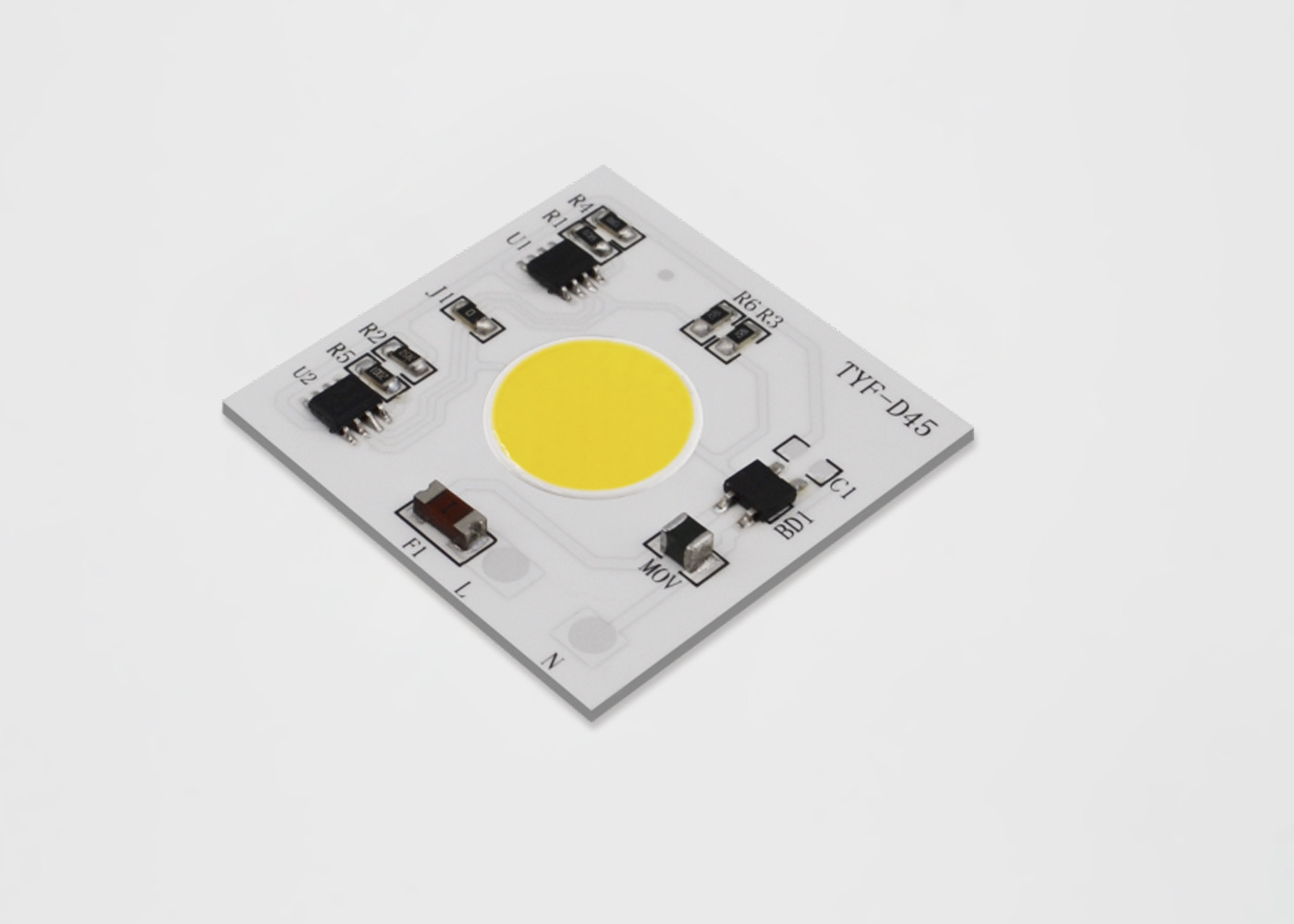

ชื่อสินค้า: AC ซังชิปกะพริบต่ำ
ประเภทสินค้า: โมดูล AC
แรงดันไฟฟ้า: 110V / 220v
สถานที่กำเนิด: เซินเจิ้นประเทศจีน
รุ่น: TYF D4545
ขั้นต่ำ: 1 เซ็ต
1. คุณสมบัติของผลิตภัณฑ์
2. การใช้งาน:
3. ลักษณะทางไฟฟ้าและแสง (Ta = 25 ℃ ) ตาราง 2-1
| ITEM | สัญลักษณ์ | UNIT | ค่า ทั่วไป |
| แรงดันไฟฟ้าขาเข้า | Vin | V | 230 |
| ป้อนข้อมูลปัจจุบัน | ถ้า | mA | 135.7 |
| คลื่นความถี่ | F | เฮิร์ตซ์ | 50/60 |
| กำลังไฟฟ้าเข้า | P | W | 31.06 |
| ตัวประกอบกำลัง | PF | % | 0.996 |
| ความเพี้ยนรวม | THD | % | 12.8% |
| ประเภทลดแสง | ■ NA □ TRIAC □ PWM □ 0-10V □ DALI □ DMX □สมาร์ท□อื่น ๆ | ||
| ความจุไฟกระชาก | Vs | KV | 1 |
| ความแรงไฟฟ้า (AC) | ve | KV | 4 |
| อุณหภูมิในการทำงาน / เคส | ตา / Tc | ℃ | 25/85 |
| พารามิเตอร์ LED | ซัง | ||
| ฟลักซ์ส่องสว่าง | Φv | lm | 3,092.3 |
| ประสิทธิภาพการส่องสว่าง | ηv | lm / w | 99.54 |
| อุณหภูมิสี | CCT | K | 3032 |
| ดัชนีการแสดงผลสี | Ra / CRI | % | 84.2 / 79.1 |
| การกระจายแสง | - | - | |
| มุมมอง | 2θ 1/2 | องศา | - |
4. คุณสมบัติทางแสง
4.1 Chromaticity Bins
TYF เป็นไปตามมาตรฐาน ANSI C78.377A สำหรับโครงสร้าง bin chromaticity สำหรับแต่ละรูปสี่เหลี่ยม ANSI สำหรับช่วง CCT ของ 2700K ถึง 6500K, TYF ให้ 5 ถังขยะและ 3 ถังขยะ
ตาราง 4-1 5 สเต็ปถังขยะ
| CCT | ขั้นตอน | Cx | ภาวะ | ข | theta | |
| 2700K | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
| 3000K | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
| 3500K | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
| 4000K | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000K | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
| 6000K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
ตาราง 4-2 ถังขยะ 3 ขั้นตอน
| CCT | ขั้นตอน | Cx | ภาวะ | ข | theta | |
| 2700K | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| 3000K | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500K | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
| 4000K | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000K | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700K | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
| 6000K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
4.2 เส้นโค้งไฟฟ้าและแสงทั่วไป
รูปที่ 4-2-1 กำลังสัมพัทธ์กับแรงดันไฟฟ้า T a = 25 ℃
รูปที่ 4-2-2 ฟลักซ์การส่องสว่างสัมพัทธ์กับแรงดันไฟฟ้า T a = 25 ℃
รูปที่ 4-2-3 รูปแบบการแผ่รังสี T a = 25 ℃
5 . คุณสมบัติสำคัญ / คุณสมบัติพิเศษ:
1. ขับตรงไปยังสายแรงดันไฟฟ้ากระแสสลับ: 120 / 230V, ไม่มีไดรเวอร์ AC / DC
2. ด้วย OTR, OVP, OCP, ความจุไฟกระชาก, 1000V
3. สูง PF, CE / UL รับรอง
4. ความสอดคล้องของสีที่ดี CRI สูง
5. อุณหภูมิ: -20-50 ℃อุณหภูมิกรณี: <70 ℃
6. ขนาดเล็กการออกแบบที่ยืดหยุ่นขนาด PCB, CCT, พลังงาน, สามารถปรับแต่งตามความต้องการของลูกค้า
7. เวลาชีวิต> 30,000 ชั่วโมง
6. บรรจุภัณฑ์
TYF Opto ผลิตภัณฑ์โมดูล LED บรรจุในถาดพลาสติกตามขนาดแตกต่างกัน XX พีซีแต่ละถาดพลาสติกดังแสดงในรูปต่อไปนี้ ผลิตภัณฑ์ที่ไม่มีกล่องพลาสติกบรรจุในถุงฟองเพื่อป้องกันความดันภายนอกเลือกถุงฟองที่แตกต่างกันตามขนาดผลิตภัณฑ์ในแต่ละแพ็คของผลิตภัณฑ์ XX ผลิตภัณฑ์บรรจุจะถูกเก็บไว้ในรูปแบบของกล่องและปิดผนึกดังแสดงใน ต่อไปนี้
1) xx PCS โมดูล LED ต่อถาด 4) ข้อมูลกล่องและการบรรจุ
2) Stack stack และ taping, โมดูล XX LED
ถาดและถาดจำลองเพิ่มเติม 1 ถาด
กล่อง. เพิ่มซิลิกาเจล (1 อัน) ที่ด้านบนของถาด
3) ปิดผนึกบรรจุ
