สถานที่กำเนิด: | จีน |
---|---|
ชื่อแบรนด์: | TYF |
ได้รับการรับรอง: | CE CB ROHS |
หมายเลขรุ่น: | D5284 |
จำนวนสั่งซื้อขั้นต่ำ: | เจรจาต่อรอง |
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | กล่องกระดาษคราฟท์ |
เวลาการส่งมอบ: | 20 วันทำการ |
เงื่อนไขการชำระเงิน: | L/c, D/A, D/P, T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 10,000 ชิ้นต่อเดือน |
แบบ: | TYF D5284 | หมายเลขชิ้นส่วน: | D5284C2023E0DA30582 |
---|---|---|---|
สลัว: | 52 * 84mm | แรงดันไฟฟ้า: | 220 / 230V |
วัตต์: | 50W | CCT: | 6000K |
PF: | > 0.9 | THD: | 35% |
การทำให้มืดลง: | ไม่ | ||
เน้น: | โมดูล led driverless,โมดูลไฟ led พลังงานสูง |

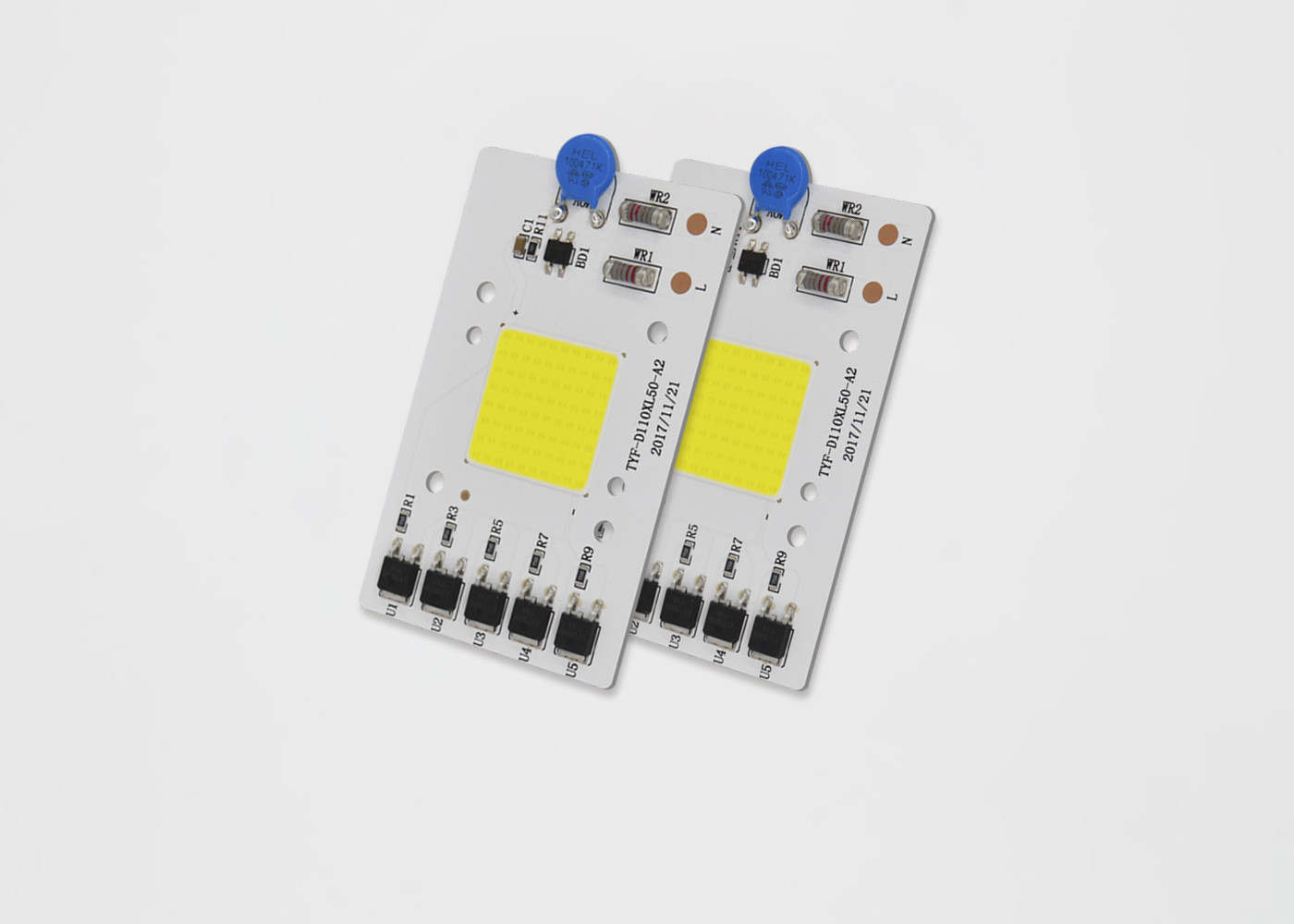

ราคาเหลือเชื่อ 30W 50W LED ซัง 220V AC พลิกชิปไดร์เวอร์ในคณะกรรมการ 3000K 6000K
1. รายละเอียด:
ชื่อสินค้า: AC ซังโมดูลสำหรับโคมไฟ led กลางแจ้ง
ประเภทสินค้า: โมดูล AC
แรงดันไฟฟ้า: 110V / 220v
สถานที่กำเนิด: เซินเจิ้นประเทศจีน
รุ่น: TYF D5284
ขั้นต่ำ: 100 ชิ้น
1.1 คุณสมบัติของผลิตภัณฑ์
2. การใช้งาน:
3. ลักษณะทางไฟฟ้าและแสง (Ta = 25 ℃ ) ตาราง 2-1
ITEM | สัญลักษณ์ | UNIT | ค่า ทั่วไป |
แรงดันไฟฟ้าขาเข้า | Vin | V | 230 |
ป้อนข้อมูลปัจจุบัน | ถ้า | mA | 236.2 |
คลื่นความถี่ | F | เฮิร์ตซ์ | 50/60 |
กำลังไฟฟ้าเข้า | P | W | 49.49 |
ตัวประกอบกำลัง | PF | % | 0.911 |
ความเพี้ยนรวม | THD | % | 45.7% |
ประเภทลดแสง | RNA □ TRIAC □ PWM □ 0-10V □ DALI □ DMX □สมาร์ท□อื่น ๆ | ||
ความจุไฟกระชาก | Vs | KV | 1 |
ความแรงไฟฟ้า (AC) | ve | KV | 1.5 |
อุณหภูมิในการทำงาน / เคส | ตา / Tc | ℃ | 25/85 |
พารามิเตอร์ LED | ซัง | ||
ฟลักซ์ส่องสว่าง | Φv | lm | 4,680.9 |
ประสิทธิภาพการส่องสว่าง | ηv | lm / w | 94.57 |
อุณหภูมิสี | CCT | K | 6381 |
ดัชนีการแสดงผลสี | Ra / CRI | % | 70.2 / 59.0 |
การกระจายแสง | - | - | |
มุมมอง | 2θ 1/2 | องศา | - |
3.1 คะแนนสูงสุดแบบสัมบูรณ์ (Ta = 25 ℃ ) ตาราง 2-4
ITEM | สัญลักษณ์ | UNIT | ราคา |
กำลังงานสูญเสีย | Pd | W | 52.5 |
AC ปัจจุบัน (RMS) | ถ้า | mA | 248.5 |
แรงดันไฟฟ้า AC (RMS) | Vin | V | 220 ~ 240 |
อุณหภูมิทางแยกไฟ LED | TJ-LED | ℃ | 120 |
อุณหภูมิทางแยกของ IC | TJ-IC | ℃ | 150 |
ด้านบนของ IC อุณหภูมิ IC | tp | ℃ | 100 |
ต้านทานความร้อน LED (จุดแยก / จุดบัดกรี) | Rthj-S | ℃ / W | 20 |
ความต้านทานความร้อนของ IC (จุดแยก / จุดบัดกรี) | Rthj-S | ℃ / W | 40 |
อุณหภูมิในการทำงาน | ไปยัง | ℃ | -20 ~ + 85 |
อุณหภูมิการเก็บรักษา | Ts | ℃ | -40 ~ + 100 |
ความไวแสง ESD (HBM) | Vesd | KV | ± 2 |
อุณหภูมิบัดกรี (Reflow) | Tsld | ℃ | - |
อุณหภูมิบัดกรี (มือ) | Tsld | ℃ | 350 3S |
4. คุณสมบัติทางแสง
4.1 Chromaticity Bins
TYF เป็นไปตามมาตรฐาน ANSI C78.377A สำหรับโครงสร้าง bin chromaticity สำหรับแต่ละรูปสี่เหลี่ยม ANSI สำหรับช่วง CCT ของ 2700K ถึง 6500K, TYF มอบ 5 ถังขยะและ 3 ถังขยะ
รูปที่ 4-1-1 ถังรงค์
ตาราง 4-1-2 5 สเต็ปถังขยะ
CCT | ขั้นตอน | Cx | ภาวะ | ข | theta | |
2700K | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
3000K | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
3500K | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
4000K | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
5000K | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
6000K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
ตาราง 4--1-3 3 ขั้นตอนที่ถังขยะ
CCT | ขั้นตอน | Cx | ภาวะ | ข | theta | |
2700K | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
3000K | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
3500K | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
4000K | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
5000K | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
5700K | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
6000K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
4.2 เส้นโค้งไฟฟ้าและแสงทั่วไป
รูปที่ 4-2-1 กำลังสัมพัทธ์กับแรงดันไฟฟ้า T a = 25 ℃
รูปที่ 4-2-2 ฟลักซ์การส่องสว่างสัมพัทธ์กับแรงดันไฟฟ้า T a = 25 ℃
รูปที่ 4-2-3 รูปแบบการแผ่รังสี T a = 25 ℃
5 . คุณสมบัติสำคัญ / คุณสมบัติพิเศษ:
1. ขับตรงไปยังสายแรงดันไฟฟ้ากระแสสลับ: 120 / 230V, ไม่มีไดรเวอร์ AC / DC
2. ด้วย OTR, OVP, OCP, ความจุไฟกระชาก, 1000V
3. สูง PF, CE / UL รับรอง
4. ความสอดคล้องของสีที่ดี CRI สูง
5. อุณหภูมิ: -20-50 ℃อุณหภูมิกรณี: <70 ℃
6. ขนาดเล็กการออกแบบที่ยืดหยุ่นขนาด PCB, CCT, พลังงาน, สามารถปรับแต่งตามความต้องการของลูกค้า
7. เวลาชีวิต> 30,000 ชั่วโมง
6. บรรจุภัณฑ์
TYF Opto ผลิตภัณฑ์โมดูล LED บรรจุในถาดพลาสติกตามขนาดแตกต่างกัน XX พีซีแต่ละถาดพลาสติกดังแสดงในรูปต่อไปนี้ ผลิตภัณฑ์ที่ไม่มีกล่องพลาสติกบรรจุในถุงฟองเพื่อป้องกันความดันภายนอกเลือกถุงฟองที่แตกต่างกันตามขนาดผลิตภัณฑ์ในแต่ละแพ็คของผลิตภัณฑ์ XX ผลิตภัณฑ์บรรจุจะถูกเก็บไว้ในรูปแบบของกล่องและปิดผนึกดังแสดง ต่อไปนี้
1) xx PCS โมดูล LED ต่อถาด 4) ข้อมูลกล่องและการบรรจุ
2) Stack stack และ taping, โมดูล XX LED
ถาดและถาดจำลองเพิ่มเติม 1 ถาด
กล่อง. เพิ่มซิลิกาเจล (1 อัน) ที่ด้านบนของถาด
3) ปิดผนึกบรรจุ
