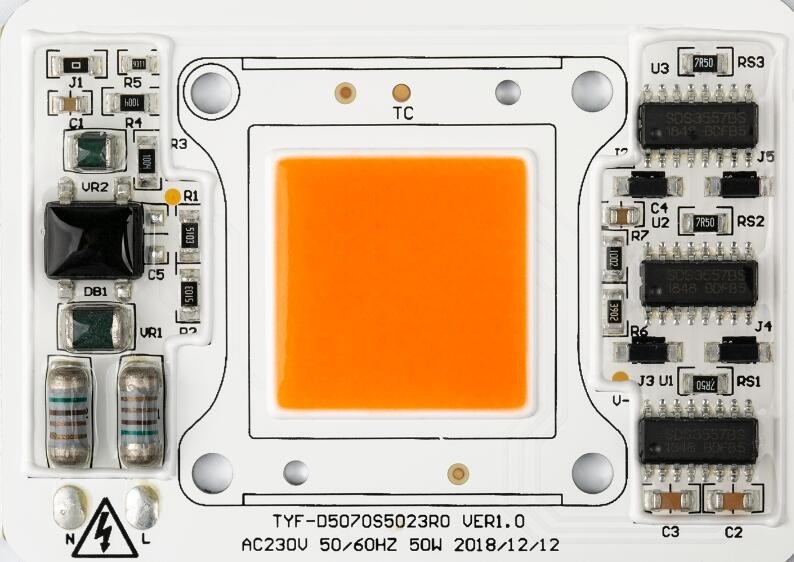

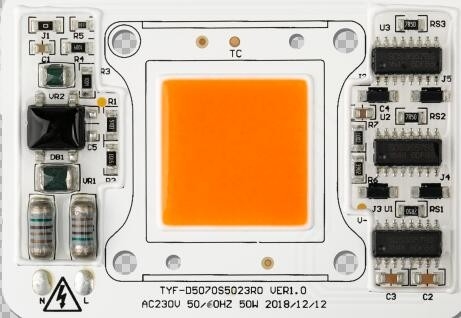

PPFD Driverless Led Module สูง D5070 110V 70W Full Spectrum Floodlight

D5070 Driverless led โมดูล 110V 70W COB LED ชิป Full Spectrum Plant Growth Light Floodlight โคมไฟกลางแจ้งสูง PPFD

TYF-D5070S5023R0.pdf

• เชื่อมต่อโดยตรงกับแรงดันไฟ AC โดยไม่ต้องใช้ไดรเวอร์
• โมดูลที่มีส่วนประกอบแบบบูรณาการ
• โซลูชันชิ้นเดียวที่ประหยัด
• ประสิทธิภาพสูง ตัวประกอบกำลังสูงและความผิดเพี้ยนของฮาร์มอนิกต่ำ
• ดัชนีการเรนเดอร์สีสูง (≥70);
• ประสิทธิภาพการส่องสว่างสูง 110LM/W;
• รับประกันสามปี
• ไฟ LED ได้รับการอนุมัติ LM80
• ใบสมัคร: น้ำท่วมไฟ

1) รหัสสินค้า: C=Client Module D=Self Module

2) รหัสลูกค้าและรหัสโมดูล: if ①=C จากนั้น 4 หลักสำหรับรหัสลูกค้าอื่นสำหรับรหัสโมดูลตนเอง

3) รหัส IC: หนึ่งอักขระสำหรับIC

4) รหัสพลังงาน:

5) รหัสแรงดันไฟฟ้า:11=110V,12=120V,22=220V,23=230V

6) รหัส CCT

ถังสี

TYF เป็นไปตามมาตรฐาน ANSI C78.377A สำหรับโครงสร้างถังสีสำหรับแต่ละ ANSI quadrangle สำหรับช่วง CCT 2700K ถึง 6500K TYF จะมี 5 Bins และ 3 Bins

รูป 4-1-1 Chromaticity Bin

ตาราง 4-1-2 ถังขยะ 5 ขั้นตอน

ตาราง 4-1-3 ถัง 3 ขั้นตอน

เส้นโค้งไฟฟ้าและแสงทั่วไป

รูป 4-2-1 กำลังสัมพัทธ์กับแรงดัน T_เอ =25℃

รูปที่ 4-2-3 รูปแบบ Radiant, T_เอ =25℃

บันทึก:

1) แรงดันไฟฟ้าที่ใช้งานไม่ได้ระบุถึงแรงดันไฟฟ้าสูงสุดที่ลูกค้าใช้ แต่หมายถึงแรงดันไฟฟ้าที่ทนได้ ตามอัตราการแปรผันของแรงดันไฟฟ้าของแต่ละประเทศขอแนะนำว่าอุณหภูมิของแผ่นประสานควรต่ำกว่า 85 ℃

2) ถังสีถูกกำหนดไว้ที่การทำงานชั่วคราว

3) ค่าความคลาดเคลื่อนของการวัดที่เครื่องทดสอบของเราคือ Φv+/-10% และ Ra+/-2

4) ความคลาดเคลื่อน± 5% ต่อการกระจายพลังงาน

5) Φv คือเอาต์พุตของฟลักซ์การส่องสว่างทั้งหมดที่วัดด้วยทรงกลมในตัว

6) ความจุไฟกระชากตาม IEC61000-4-5

7) พารามิเตอร์โมดูลตัวแปรโปรดอ้างอิงตารางที่ 2-2

หมายเหตุ:

1) ขนาดทั้งหมดเป็นมิลลิเมตร (ความอดทน: ± 0.2 มม.)

2) ขนาด: ไม่มี

บันทึก:

1)TYF ออปโตโมดูล DOB แนะนำให้รักษาอุณหภูมิของจุดเชื่อมต่อให้อยู่ภายใต้ข้อกำหนดอุณหภูมิจุดเชื่อมต่อสูงสุด (ตาราง 2-4)

อุณหภูมิตะกั่ว LED และอุณหภูมิเคสบนสุดของ IC ที่วัดด้วยเทอร์โมคัปเปิลอุณหภูมิในการแยก LED และ IC สามารถคำนวณได้โดยใช้สูตรดังนี้

Ts_max=Tj_max-Rθj-s * Pd

ตัวอย่างเช่น:

หากอุณหภูมิตะกั่ว LED และอุณหภูมิเคสบนสุดของ IC เท่ากับ 90 ℃ แสดงว่าอุณหภูมิทางแยก LED

Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃

และอุณหภูมิทางแยกไอซี

Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃

ซิลิโคนเรซินของ DOB (AC-COB) Handing

TYF ออปโตผลิตภัณฑ์โมดูล LED บรรจุในถาดพลาสติกตามขนาดต่างๆ XX PCs แต่ละถาดพลาสติก ดังแสดงในภาพต่อไปนี้ผลิตภัณฑ์ที่ไม่มีกล่องพลาสติกบรรจุในถุงฟองเพื่อป้องกันแรงดันจากภายนอกให้เลือกถุงฟองที่แตกต่างกันตามขนาดของผลิตภัณฑ์ในแต่ละแพ็คของผลิตภัณฑ์ XX ผลิตภัณฑ์บรรจุจะถูกเก็บไว้ในรูปแบบของกล่องและปิดผนึกตามที่แสดงใน ต่อไปนี้

1) xx PCS LED module ต่อถาด 4) ข้อมูลกล่องและการบรรจุ

2) กองถาดและการพันเทป, โมดูล XX LED ถาดและถาดจำลองเพิ่มเติมอย่างละ 1 ถาดขึ้นไป กล่อง.ใส่ซิลิกาเจล (อย่างละ 1 ชิ้น) ที่ด้านบนของถาด

3) บรรจุภัณฑ์ปิดผนึก
