| แบบอย่าง: | DQ038 | เส้นผ่าศูนย์กลาง: | φ37 |
|---|---|---|---|
| แรงดันไฟฟ้า: | 220/110V | วัตต์: | 10W |
| CCT: | 3000K 4000K 6000K | cri: | 80 |
| ประสิทธิภาพ (lm / w): | 120lm/w | pf: | > 0.9 |
| THD: | 20% | ลดแสง: | ใช่ |
| เน้น: | โมดูลไฟ led พลังงานสูง,waterproof led module |
||

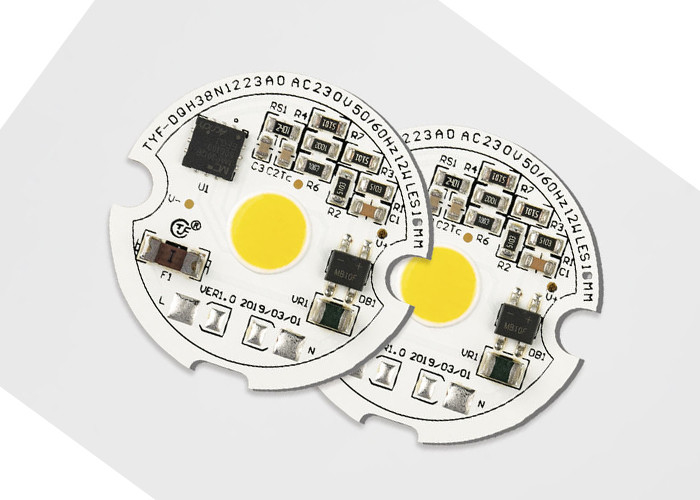

AC COB LED 110V/230V 5w 9W 10w ชิป LED cob ที่ไม่มีคนขับสําหรับแสงจุดลงแสงผนัง 3000k 4000k 6000k
| DOB | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
| รหัสสินค้า |
ลูกค้า รหัส |
รหัส IC |
พลัง รหัส |
รหัสความดัน
|
เลขลําดับ |
LED รหัส |
ค่าธรรมเนียม รหัส
|
SDCM | รหัส CRI | ความสว่าง | ปี | เดือน |
รายการ ไม่ |
||
| รหัสโมดูล | รหัสกรณี | เลขลําดับ | เลขลําดับ | ||||||||||||
1) รหัสสินค้า: C=โมดูลลูกค้า D=โมดูลตัวเอง
2) รหัสลูกค้าและรหัสโมดูล: ถ้า 1=C แล้ว 4 หลักสําหรับรหัสลูกค้า
3) รหัส IC: ตัวอักษรหนึ่งสําหรับ IC
4) รหัสพลังงาน:
| รหัสพลังงาน | ||||||||||
| 01?? 99W | 100W | 120W | 150W | 200W | 250W | 300W | 350W | 400W | 450W | 500W |
| 01-99 | A0 | B0 | C0 | D0 | E0 | F0 | G0 | H0 | J0 | K0 |
5) รหัสแรงดัน:11=110V,12=120V,22=220V,23=230V
6) รหัส CCT
| รหัส CCT ((K) | |||||||||||||
|
1800 - 2000 |
2000 - 2200 |
2200 - 2400 |
2500 - 2700 |
2700 - 2900 |
3000 - 3200 |
3200 - 3400 |
3500 - 3700 |
4000 - 4300 |
4500 - 4800 |
5000 - 5500 |
5800 - 6300 |
6000 - 6500 |
6500 - 7000 |
| 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
ลักษณะไฟฟ้าและแสง ((Ta=25°C) ตาราง 2-1
| รายการ | สัญลักษณ์ | UNIT | ค่าธรรมดา |
| ความดันทางเข้า | ไวน์ | V | 230 |
| กระแสไฟเข้า | IF | mA | 42.35 |
| ความถี่ในการทํางาน | F | Hz | 50/60 |
| พลังการเข้า | P | W | 9.431 |
| ปัจจัยพลังงาน | PF | % | 0.969 |
| การบิดเบือนฮาร์มอนิกทั้งหมด | THD | % | 210.6% |
| ประเภทความมืด | RNA □ TRIAC □ PWM □ 0-10V | ||
| ความจุ | VS | KV | 0.5 |
| ความแรงไฟฟ้า ((AC) | ครับ | KV | - |
| อุณหภูมิการทํางาน/กรอบ | Ta/Tc | °C | 25/85 |
| ปริมาตร LED | COB | ||
| ไฟฟลัค | Φv | Lm | 1068.3 |
| ประสิทธิภาพแสง | ηv | Lm/w | 113.3 |
| อุณหภูมิสี | ค่าธรรมเนียม | K | 4068 |
| อัตราแสดงสี | Ra/CRI | % | 82.3/754 |
| การกระจายแสง | - | - | - |
| มุมมอง | 2θ 1/2 | เดก | - |
คุณสมบัติทางแสง
กล่องสี
TYF ตอบสนองกับมาตรฐาน ANSI C78.377A สําหรับโครงสร้าง bin สีของมัน สําหรับแต่ละ ANSI quadrangle สําหรับช่วง CCT ของ 2700K ถึง 6500K, TYF ให้ 5 Bins และ 3 Bins.
ตาราง 4-1 5 ขั้นตอน
| ค่าธรรมเนียม | ขั้นตอน | Cx | Cy | a | b | theta |
| 2700K | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
| 3000K | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
| 3500K | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
| 4000K | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000K | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
| 6000K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
ตาราง 4-2 ถัง 3 ขั้นตอน
| ค่าธรรมเนียม | ขั้นตอน | Cx | Cy | a | b | theta |
| 2700K | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| 3000K | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500K | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
| 4000K | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000K | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700K | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
| 6000K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
กุ้งไฟฟ้าและแสงธรรมดา
รูป 4-2-1 พลังงานสัมพัทธ์กับความตึงเครียด Ta= 25°C
รูป 4-2-2 เทียบกับความแรงกดไฟ Ta= 25°C
รูป 4-2-3 รูปแบบแสง Ta= 25°C
| รายการ | สัญลักษณ์ | UNIT | มูลค่า |
| การ ขาด แรง | Pd | W | 12.6 |
| กระแส AC ((RMS) | IF | mA | 58 |
| ความดัน AC ((RMS) | ไวน์ | V | 200 ~ 240 |
| อุณหภูมิของจุดแยก LED | Tj LED | °C | 110 |
| อุณหภูมิที่เชื่อม IC | Tj-IC | °C | 150 |
| อุณหภูมิด้านบนของ IC | เออ | °C | 100 |
| ความต้านทานทางความร้อน LED (จุดแยก / จุดผสม) | Rthj-s | °C/W | 20 |
| IC ความต้านทานทางความร้อน (จุดแยก / จุดผสม) | Rthj-s | °C/W | - |
| อุณหภูมิการทํางาน | ด้านบน | °C | -20~+85 |
| อุณหภูมิในการเก็บ | Ts | °C | -30 ~ + 100 |
| ความรู้สึกของ ESD ((HBM) | Vesd | KV | ± 2 |
| อุณหภูมิการผสม ((Reflow) | สลด | °C | - |
| อุณหภูมิในการผสม ((มือ) | สลด | °C | 350 3S |
หมายเหตุ:
1) ขนาดทั้งหมดเป็นมิลลิเมตร. ((ความอดทน: ± 0.2mm)
2) ขนาด: ไม่มี
หมายเหตุ:
1) โมดูล TYF Opto. DOB แนะนําให้รักษาอุณหภูมิการเชื่อมที่ต่ํากว่าอุณหภูมิการเชื่อมสูงสุด (ตาราง 2-4)
อุณหภูมินํา LED และอุณหภูมิชั้นบนของ IC วัดด้วยเทอร์โมคัพล อุณหภูมิการปะทะ LED และ IC สามารถคํานวณได้โดยใช้สูตรดังต่อไปนี้
Ts_max=Tj_max-Rθj-s * Pd
ตัวอย่างเช่น
ถ้าอุณหภูมิ LED และอุณหภูมิ IC หน่วยบนคือ 90 °C แล้วอุณหภูมิ LED จุดเชื่อม
Tj=Ts_max+Rθj-s*Pd=90°C + 12 °C/W* 1 W = 102 °C
และอุณหภูมิการเชื่อม IC
Tj=Ts_max+Rθj-s*Pd=90 °C + 15 °C/W*2 W= 120 °C
การจัดส่งซิลิโคนเรซินของ DOB (AC-COB)
TYF Opto สินค้าโมดูล LED แพ็คในถังพลาสติก ตามขนาดที่แตกต่างกัน ชุด XX ของแต่ละถังพลาสติก ตามภาพด้านล่าง สินค้าที่ไม่มีกล่องพลาสติก แพ็คในถุงกระบอกเพื่อป้องกันความดันจากภายนอก, เลือกกระเป๋ากระเป๋าแตกต่างกัน ตามขนาดของสินค้าในแต่ละแพ็คของ XX สินค้า, สินค้าที่บรรจุไว้จะเก็บในรูปของกระเป๋ากล่องและปิดตามที่แสดงต่อไปนี้.
1) xx PCS โมดูล LED ต่อตู้ 4) ข้อมูลกล่องและการบรรจุ
2) ธารก้อนและเทป, โมดูล LED XX ตะกร้าและตะกร้าตัวจําลองเพิ่มเติม 1 ตัว กล่อง เพิ่มซิลิกาเจล (แต่ละกล่อง)
3) การบรรจุตราปิด
