| สถานที่กำเนิด: | ประเทศจีน |
|---|---|
| ชื่อแบรนด์: | TYF |
| ได้รับการรับรอง: | CE CB |
| หมายเลขรุ่น: | D47B4L5023R0 |
| จำนวนสั่งซื้อขั้นต่ำ: | 100 |
| ราคา: | 6USD/PIECE |
| รายละเอียดการบรรจุ: | กล่องตุ่ม |
| เวลาการส่งมอบ: | 20 วันธรรมดา |
| เงื่อนไขการชำระเงิน: | L / C, D / A, D / P, T / T, Wester N Union |
| สามารถในการผลิต: | 100,000 / เดือน |
| ไฟ LED: | EMC3030 | ชิปแบรนด์: | Bridgelux |
|---|---|---|---|
| ขนาด PCB: | 239*47*16 | กำลังวัตต์: | 30W |
| แรงดันไฟฟ้าขาเข้า: | 120/230V | อุณหภูมิสี: | 4000K |
| CRI: | 70 | ประสิทธิภาพการส่องสว่าง: | 160lm/w |
| แอปพลิเคชัน: | ไฟถนน | ใบรับรอง: | CE |
| เน้น: | โมดูลไฟถนน AC 30W,โมดูลไฟถนน Bridgelux AC,โมดูล LED ไร้คนขับ CRI80 |
||

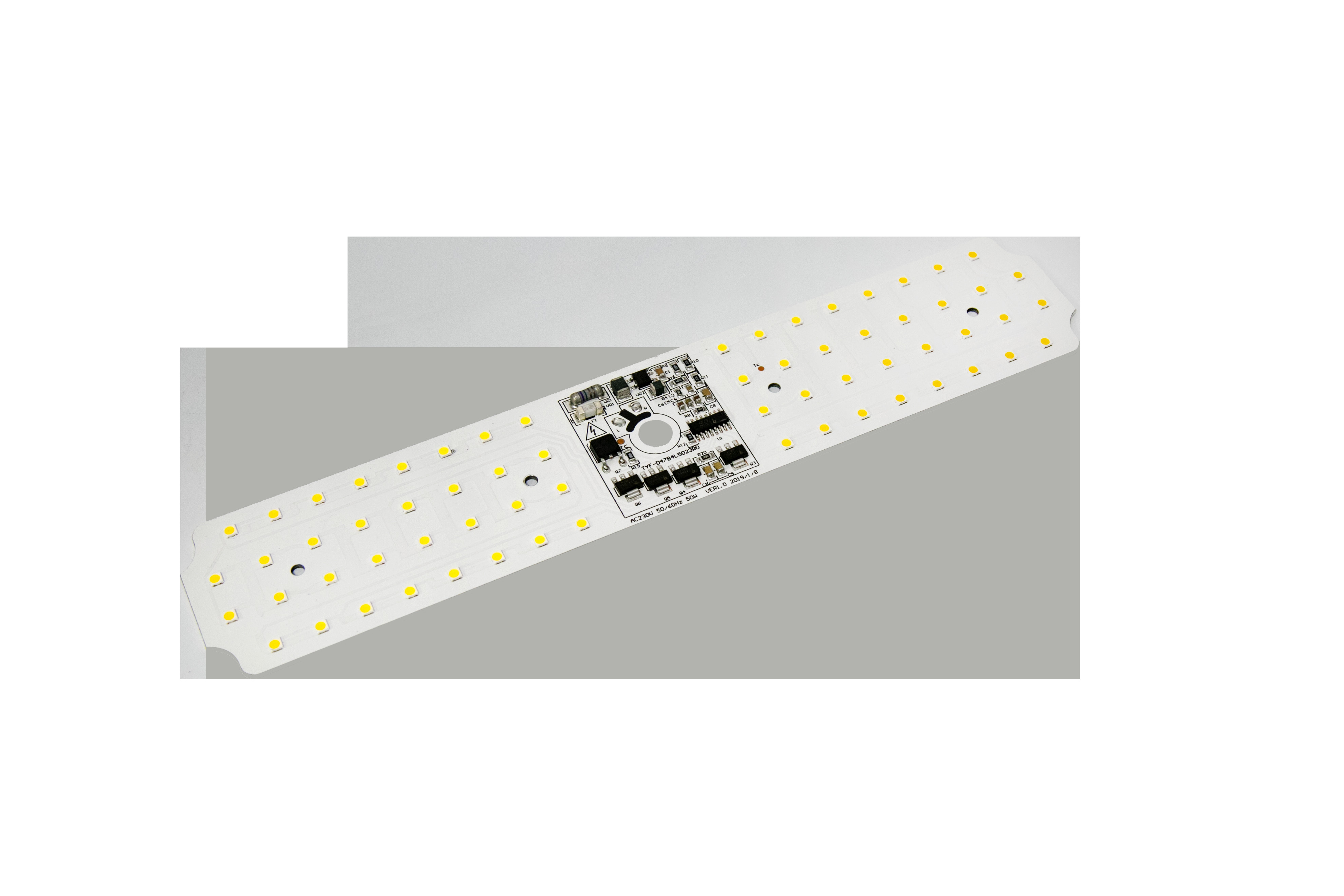

โมดูลไฟถนน 30W AC 5000K CRI 80 120/230V พร้อมใบรับรอง CE
1.แนะนำสินค้า
TYF ออปโตได้แนะนำโมดูล AC ที่หลากหลายซึ่งออกแบบมาเพื่อขับเคลื่อนแรงดันไฟฟ้ากระแสสลับ ACเมื่อเทียบกับ LED แบบเดิม TYF Optoโมดูล AC ของไม่จำเป็นต้องเชื่อมต่อ AC Switch Power หรือไดรเวอร์ภายนอกเพื่อที่จะสามารถช่วยลดต้นทุนของวงจรและขนาดของผู้ทรงคุณวุฒิและผู้ใช้มีความยืดหยุ่นมากขึ้นเมื่อออกแบบผู้ทรงคุณวุฒินอกจากนี้ยังทำให้การผลิตและประกอบโคมไฟมีประสิทธิภาพและเรียบง่ายยิ่งขึ้น
สวิตช์ไฟหรือไดรเวอร์ไฟ AC ที่พบในโคมไฟส่องสว่างทั่วไปส่วนใหญ่สามารถจำกัดอายุการใช้งานโดยรวมของผลิตภัณฑ์ได้แต่ด้วย TYF Optoโมดูล AC ของหลอดไฟให้แสงสว่างทั่วไปจะประเมินอายุของหลอดไฟ LED ได้ใกล้เคียงกันมากขึ้นและโมดูลนี้มีปัจจัยด้านพลังงานสูงซึ่งสามารถช่วยให้ประหยัดพลังงานได้มากขึ้นในการใช้งานขั้นสุดท้าย
TYF ออปโตจะเป็นพันธมิตรที่ดีหรือเป็นตัวเลือกที่ดีที่สุดเมื่อออกแบบผู้ทรงคุณวุฒิด้านความคิดสร้างสรรค์ใหม่ของคุณด้วยโมดูล AC คุณภาพสูง ซึ่งได้รับการออกแบบและสร้างขึ้นอย่างพิถีพิถัน ผ่านการทดสอบอย่างเข้มงวด
1.1 คุณสมบัติของสินค้า
เชื่อมต่อโดยตรงกับแรงดันไฟ AC
ประสิทธิภาพและปัจจัยด้านพลังงานสูง
อายุการใช้งานยาวนาน
BOM อย่างง่าย
ได้มาตรฐาน Rosh
การควบคุมแรงดันไฟฟ้าของสาย
ประกอบง่าย
ผลิตภัณฑ์ไร้สารตะกั่วt
1.2 การใช้งานผลิตภัณฑ์
ไฟถนน LED/ ไฟอุโมงค์
2. ลักษณะทางไฟฟ้าและทางแสง(ตา=25℃) ตาราง 2-1
| สิ่งของ | สัญลักษณ์ | หน่วย | ทั่วไป ค่า |
| แรงดันไฟฟ้าขาเข้า | วิน | วี | 230 |
| อินพุตปัจจุบัน | ถ้า | mA | 228.6 |
| ความถี่ในการทำงาน | F | Hz | 50/60 |
| กำลังไฟฟ้าเข้า | พี | W | 52.36 |
| ตัวประกอบกำลัง | PF | ％ | 0.995 |
| ความผิดเพี้ยนของฮาร์มอนิกทั้งหมด | THD | ％ | 8.6 |
| ประเภทลดแสง | ■NA □ TRIAC □ PWM □ 0-10V □ DALI □ DMX □ สมาร์ท □ อื่นๆ | ||
| ความจุไฟกระชาก | Vs | KV | 2.5 |
| กำลังไฟฟ้า (AC) | Ve | KV | 1.5 |
| อุณหภูมิในการทำงาน/เคส | ตา/ทีซี | ℃ | 25/85 |
| พารามิเตอร์ LED | 3030 | ||
| ฟลักซ์ส่องสว่าง | Φv | หื้มม | 6891.1 |
| ประสิทธิภาพการส่องสว่าง | ηv | Lm/w | 131.6 |
| อุณหภูมิสี | CCT | K | 5792 |
| ดัชนีการแสดงผลสี | Ra/CRI | ％ | 80.2/71.9 |
| การกระจายแสง | - | - | |
| มุมมอง | 2θ 1/2 | องศา | - |
บันทึก:
1) แรงดันไฟฟ้าที่ใช้งานไม่ได้ระบุถึงแรงดันไฟฟ้าสูงสุดที่ลูกค้าใช้ แต่หมายถึงแรงดันไฟฟ้าที่ทนได้ ตามอัตราการแปรผันของแรงดันไฟฟ้าของแต่ละประเทศขอแนะนำว่าอุณหภูมิของแผ่นประสานควรต่ำกว่า 85 ℃
2) ถังสีถูกกำหนดไว้ที่การทำงานชั่วคราว
3) ค่าความคลาดเคลื่อนของการวัดที่เครื่องทดสอบของเราคือ Φv+/-10% และ Ra+/-2
4) ความคลาดเคลื่อน± 5% ต่อการกระจายพลังงาน
5) Φv คือเอาต์พุตของฟลักซ์การส่องสว่างทั้งหมดที่วัดด้วยทรงกลมในตัว
6) ความจุไฟกระชากตาม IEC61000-4-5
2.1 พารามิเตอร์อื่นๆ(ตา=25℃) ตาราง 2-3
| สิ่งของ | คำอธิบาย |
| วัสดุ PCB | อาเรืองแสง สพื้นผิว |
| ขนาด PCB | 239mm×47mm×1.6mm |
| ใบรับรอง | ■ NA □ CCC □ CE □ UL □ FCC □ENERGY STAR □ อื่นๆ |
| MBTF/อายุการใช้งาน @ Tc=85℃ | >30000 ชั่วโมง |
2.2 คะแนนสูงสุดแอบโซลูท(ตา=25℃) ตาราง 2-4
| สิ่งของ | สัญลักษณ์ | หน่วย | ค่า |
| การสูญเสียพลังงาน | Pd | W | 52.5 |
| กระแสไฟ AC (RMS) | ถ้า | mA | 240.5 |
| แรงดันไฟฟ้ากระแสสลับ (RMS) | วิน | วี | 200~240 |
| อุณหภูมิทางแยก LED | Tj-LED | ℃ | 110 |
| IC อุณหภูมิชุมทาง | Tj-IC | ℃ | 150 |
| ด้านบนของ IC อุณหภูมิ IC | Tp | ℃ | 100 |
| ความต้านทานความร้อน LED (จุดต่อ / จุดบัดกรี) | Rthj-s | ℃/W | 20 |
| IC ความต้านทานความร้อน (จุดต่อ / จุดบัดกรี) | Rthj-s | ℃/W | 40 |
| อุณหภูมิในการทำงาน | ถึง | ℃ | -20~+85 |
| อุณหภูมิในการจัดเก็บ | Ts | ℃ | -40~+100 |
| ความไวของ ESD (HBM) | Vesd | KV | ±2 |
| อุณหภูมิการบัดกรี (Reflow) | Tsld | ℃ | - |
| อุณหภูมิการบัดกรี (มือ) | Tsld | ℃ | 350 3S |
3. ขนาด
4.การระบุหมายเลขชิ้นส่วน
| DOB หมายเลขชิ้นส่วน | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
| รหัสสินค้า |
ลูกค้า รหัส |
เข้าใจแล้ว รหัส |
พลัง รหัส |
รหัสแรงดันไฟฟ้า
|
หมายเลขซีเรียล |
นำ รหัส |
CCT รหัส
|
SDCM | CRI รหัส | ความสว่าง | ปี | เดือน |
ซีเรียล เลขที่ |
||
| รหัสโมดูล | รหัสคดี | หมายเลขซีเรียล | หมายเลขซีเรียล | ||||||||||||
5. การประชุมเชิงปฏิบัติการ
5.การบรรจุและการจัดส่ง
ผลิตภัณฑ์โมดูล TYF Opto.LED บรรจุในถาดพลาสติกตามขนาดที่แตกต่างกัน XX PCs แต่ละถาดพลาสติก ดังแสดงในภาพต่อไปนี้ผลิตภัณฑ์ที่ไม่มีกล่องพลาสติกบรรจุในถุงฟองเพื่อป้องกันแรงดันจากภายนอกให้เลือกถุงฟองที่แตกต่างกันตามขนาดของผลิตภัณฑ์ในแต่ละแพ็คของผลิตภัณฑ์ XX ผลิตภัณฑ์บรรจุจะถูกเก็บไว้ในรูปแบบของกล่องและปิดผนึกตามที่แสดงใน ต่อไปนี้
