| สถานที่กำเนิด: | เซินเจิ้น |
|---|---|
| ชื่อแบรนด์: | TYF |
| ได้รับการรับรอง: | CE,RoHs |
| หมายเลขรุ่น: | HF4027JP15H |
| จำนวนสั่งซื้อขั้นต่ำ: | เจรจาต่อรอง |
| ราคา: | สามารถต่อรองได้ |
| เวลาการส่งมอบ: | 5-7 วัน |
| เงื่อนไขการชำระเงิน: | D / A, D / P, T / T, Wester N Union, MoneyGram |
| สามารถในการผลิต: | 1,000,000 ชิ้น / วัน |
| ได้รับการรับรอง: | RoHS | พิมพ์: | ซัง LED |
|---|---|---|---|
| สีเปล่งแสง: | วอร์มไวท์/ขาวธรรมชาติ/เพียวไวท์/คูลไวท์/ขาวเย็น | พลัง: | 50W |
| การรับประกัน: | 5 ปี | อายุขัย: | 50000 ชั่วโมง |
| เน้น: | ชิป LED 100w ฟลักซ์สูง,ชิป LED ANSI 100w,SDCM Cob Led Module |
||

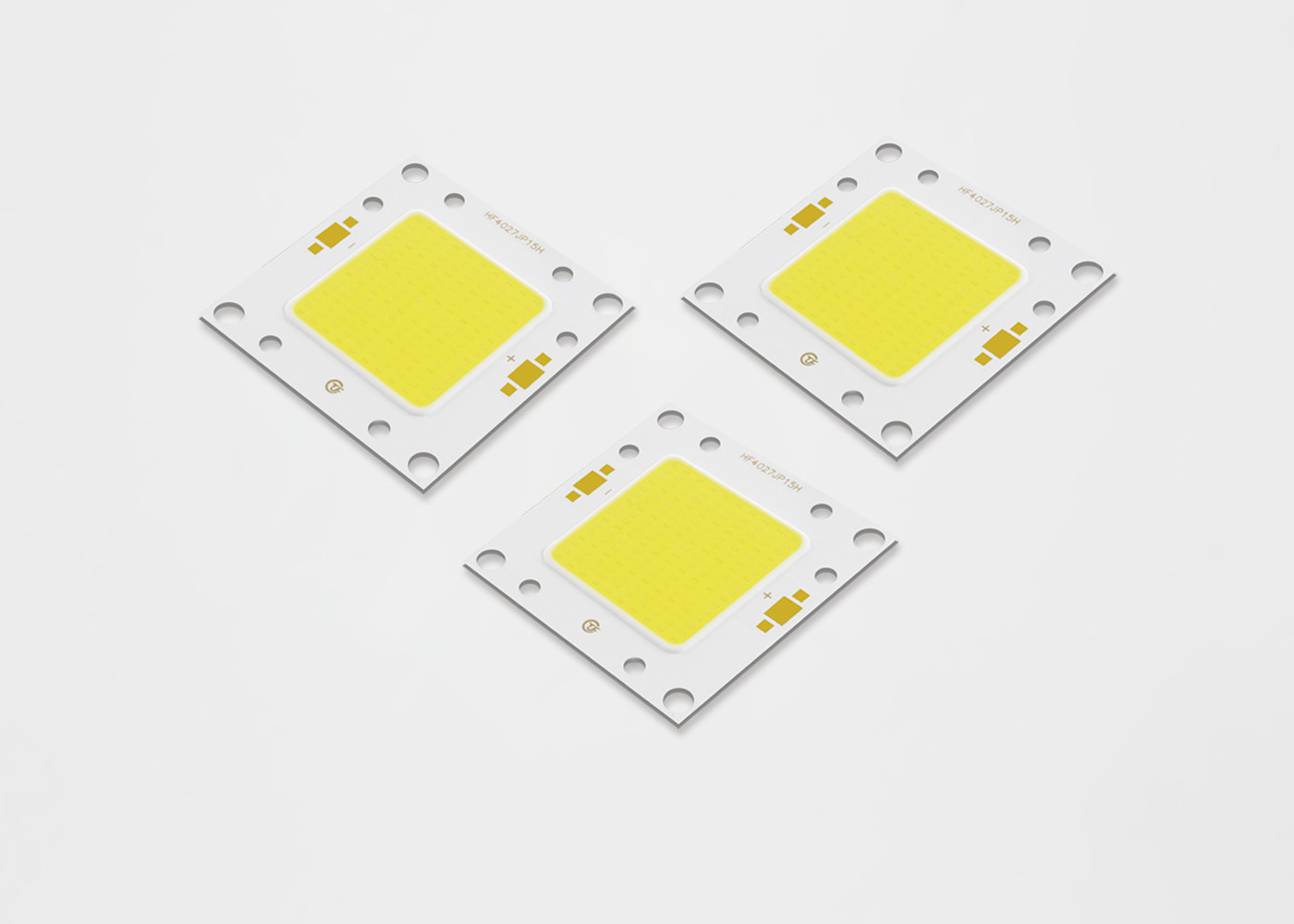

Flip Chip COB HF4027JP15H Bridgelux LED COB 50W LM80 รับประกัน 5 ปีคุณภาพสูงรับประกัน
• ประสิทธิภาพ 130 lm/W โดยทั่วไปสำหรับ 3000K, 80CRI
• แหล่งกำเนิดแสงความหนาแน่นฟลักซ์สูงขนาดกะทัดรัด
• ไฟส่องสว่างคุณภาพสูงสม่ำเสมอ
• ตัวเลือก CRI ขั้นต่ำ 70, 80 และ 90
• StreaClined เส้นทางความร้อน
• Binning ตามมาตรฐาน ENERGY STAR® / ANSI
โครงสร้างที่มีมาตรฐาน SDCM 2, 3 และ 5
• ประหยัดพลังงานมากกว่าหลอดไส้ หลอดฮาโลเจน
และหลอดฟลูออเรสเซนต์
• การทำงานแบบ DC แรงสูงหรือแรงดันต่ำ
• ชุดผลิตภัณฑ์และโลโก้บริษัทด้านหน้า
• เป็นไปตามข้อกำหนด RoHS
การกำหนดหมายเลขชิ้นส่วนสำหรับอาร์เรย์ LED TYF ML Series มีคำอธิบายดังนี้:
| หมายเลขสินค้า | พี(ญ) | ซีซีที(K) | CRI | นาที (ลิตร) |
สูงสุด (ลิตร) |
แรงดันไฟฟ้า (V) | ปัจจุบัน(mA) | (lm/W) |
| HF40251006PB | 30 | 3000 K | 70 | 3186 | 3540 | 29.8 | 960 | 118 |
| HF40251006PB | 30 | 3500 K | 70 | 3267 | 3630 | 29.8 | 960 | 121 |
| HF40251006PB | 30 | 4000 K | 70 | 3321 | 3690 | 29.8 | 960 | 123 |
| HF40251006PB | 30 | 5000 K | 70 | 3375 | 3750 | 29.8 | 960 | 125 |
| HF40251006PB | 30 | 5700 K | 70 | 3429 | 3810 | 29.8 | 960 | 127 |
| HF40251006PB | 30 | 6500 K | 70 | 3375 | 3750 | 29.8 | 960 | 125 |
| HF40251006PB | 30 | 3000 K | 80 | 2916 | 3240 | 29.8 | 960 | 108 |
| HF40251006PB | 30 | 3500 K | 80 | 2997 | 3330 | 29.8 | 960 | 111 |
| HF40251006PB | 30 | 4000 K | 80 | 3051 | 3390 | 29.8 | 960 | 113 |
| HF40251006PB | 30 | 5000 K | 80 | 3105 | 3450 | 29.8 | 960 | 115 |
| HF40251006PB | 30 | 5700 K | 80 | 3159 | 3510 | 29.8 | 960 | 117 |
| HF40251006PB | 30 | 6500 K | 80 | 3105 | 3450 | 29.8 | 960 | 115 |
| HF40251010PB | 50 | 3000 K | 70 | 5220 | 5800 | 29.8 | 1600 | 116 |
| HF40251010PB | 50 | 3500 K | 70 | 5355 | 5950 | 29.8 | 1600 | 119 |
| HF40251010PB | 50 | 4000 K | 70 | 5445 | 6050 | 29.8 | 1600 | 121 |
| HF40251010PB | 50 | 5000 K | 70 | 5535 | 6150 | 29.8 | 1600 | 123 |
| HF40251010PB | 50 | 5700 K | 70 | 5625 | 6250 | 29.8 | 1600 | 125 |
| HF40251010PB | 50 | 6500 K | 70 | 5535 | 6150 | 29.8 | 1600 | 123 |
| HF40251010PB | 50 | 3000 K | 80 | 4770 | 5300 | 29.8 | 1600 | 106 |
| HF40251010PB | 50 | 3500 K | 80 | 4905 | 5450 | 29.8 | 1600 | 109 |
| HF40251010PB | 50 | 4000 K | 80 | 4995 | 5550 | 29.8 | 1600 | 111 |
| HF40251010PB | 50 | 5000 K | 80 | 5085 | 5650 | 29.8 | 1600 | 113 |
| HF40251010PB | 50 | 5700 K | 80 | 5175 | 5750 | 29.8 | 1600 | 115 |
| HF40251010PB | 50 | 6500 K | 80 | 5085 | 5650 | 29.8 | 1600 | 113 |
4,
5.1 ข้อมูล Binning สี
รูปที่ 1: กราฟของถังทดสอบใน xy Color Space (เงื่อนไขการทดสอบแบบพัลซ์, Tj = 25°C)
CIE1931-x
ตารางที่ 38: คำจำกัดความถังสีวงรี MacAdam 2 ขั้นตอนถึง 5 ขั้นตอนสำหรับ TYF CoB Core Range
|
ระบุ CCT |
เซ็นเตอร์พอยท์ | แกนหลัก (a , b) |
วงรี
Rotation Angel, θ |
|||
| X | Y | 2 ขั้นตอน | 3 ขั้นตอน | 5 ขั้นตอน | ||
| 2200K | 0.5018 | 0.4153 | (0.0048 , 0.0027) | (0.0072, 0.0041) | (0.0120, 0.0067) | 39.9 |
| 2500K | 0.4806 | 0.4141 | (0.0050, 0.0027) | (0.0076, 0.0041) | (0.0126, 0.0068) | 53.1 |
| 2700K | 0.4575 | 0.4101 | (0.0053, 0.0027) | (0.0080, 0.0041) | (0.0133, 0.0068) | 54.1 |
| 3000K | 0.4338 | 0.4030 | (0.0057, 0.0028) | (0.0086, 0.0042) | (0.0142, 0.0069) | 53.7 |
| 3500K | 0.4073 | 0.3917 | (0.0062, 0.0028) | (0.0093, 0.0041) | (0.0155, 0.0069) | 54.0 |
| 4000K | 0.3818 | 0.3797 | (0.0063, 0.0027) | (0.0093, 0.0042) | (0.0157, 0.0068) | 53.4 |
| 5000K | 0.3447 | 0.3553 | (0.0054, 0.0024) | (0.0081, 0.0035) | (0.0135, 0.0059) | 59.8 |
| 5700K | 0.3290 | 0.3417 | (0.0048, 0.0021) | (0.0072, 0.0032) | (0.0119, 0.0052) | 58.8 |
| 6500K | 0.3123 | 0.3282 | (0.0044, 0.0018) | (0.0066, 0.0027) | (0.0110, 0.0045) | 58.1 |
6.1 ตารางที่ 39: อันดับสูงสุด
หมายเหตุสำหรับตารางที่ 39:
หมายเหตุ: 1. ความคลาดเคลื่อนของมิติทั้งหมดคือ ±0.2 มม. เว้นแต่จะระบุไว้เป็นอย่างอื่น2. จุดวัด Tc ที่ขั้วลบ
สภาพการบัดกรีที่แนะนำ
สำหรับการบัดกรีด้วยมือโปรดใช้การบัดกรีไร้สารตะกั่วและการบัดกรีจะต้องดำเนินการโดยใช้หัวแร้งที่a
อุณหภูมิต่ำกว่า 350C และต้องแล้วเสร็จภายใน 3.5 วินาทีสำหรับแผ่นดินเดียวห้ามใช้แรงภายนอก
ไปเป็นเรซินในขณะที่ทำการบัดกรีขั้นตอนต่อไปของการบัดกรีควรดำเนินการหลังจากที่ผลิตภัณฑ์มี
กลับสู่อุณหภูมิแวดล้อมข้อควรระวัง: การควบคุมอุณหภูมิ
การบรรจุและการติดฉลากผลิตภัณฑ์
