| สถานที่กำเนิด: | เซินเจิ้น |
|---|---|
| ชื่อแบรนด์: | TYF |
| ได้รับการรับรอง: | CE,RoHs |
| หมายเลขรุ่น: | HF4027JP15H |
| จำนวนสั่งซื้อขั้นต่ำ: | เจรจาต่อรอง |
| ราคา: | สามารถต่อรองได้ |
| เวลาการส่งมอบ: | 5-7 วัน |
| เงื่อนไขการชำระเงิน: | D / A, D / P, T / T, Wester N Union, MoneyGram |
| สามารถในการผลิต: | 1,000,000 ชิ้น / วัน |
| ได้รับการรับรอง: | RoHS | ชนิด: | ซัง LED |
|---|---|---|---|
| สีเปล่ง: | วอร์มไวท์ / เนเชอรัลไวท์ / เพียวไวท์ / คูลไวท์ / คูลไวท์ | การประกัน: | 5 ปี |
| ใบสมัคร: | ไฟ LED เติบโต | อายุ: | 50000 ชั่วโมง |
| เน้น: | พลังงานสูงซังชิปซังนำ,cob led chips |
||

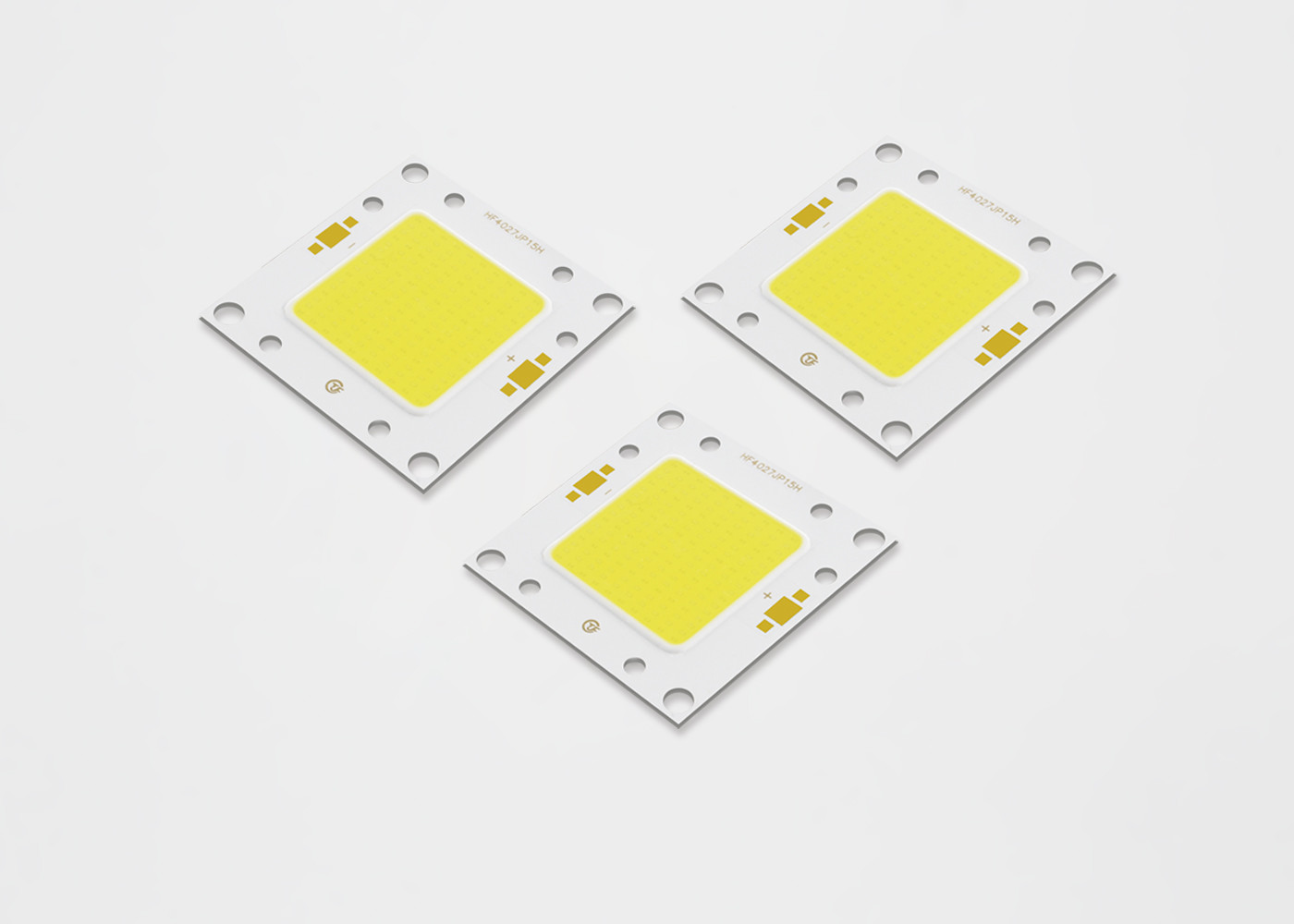

Flip Chip ซัง Outdoor HF4027JP15H ชิป Bridgelux 30V 50W 80W 100W
•ประสิทธิภาพของ 130 lm / W โดยทั่วไปสำหรับ 3000K, 80CRI
•แหล่งกำเนิดแสงความหนาแน่นฟลักซ์สูง
•การส่องสว่างที่สม่ำเสมอและมีคุณภาพสูง
•ตัวเลือก CRI ขั้นต่ำ 70, 80 และ 90
•เส้นทางความร้อน StreaCLined
•โครงสร้างการกัดสีตามมาตรฐาน ENERGY STAR® / ANSI มาตรฐาน 2, 3 และ 5 SDCM
•ประหยัดพลังงานมากกว่าหลอดไส้หลอดฮาโลเจนและหลอดฟลูออเรสเซนต์
•แรงดันไฟฟ้าสูงหรือแรงดันไฟฟ้าต่ำ DC
•ซีรี่ส์ผลิตภัณฑ์และโลโก้ บริษัท ที่ด้านหน้า
•ได้มาตรฐาน RoHS
การกำหนดหมายเลขชิ้นส่วนสำหรับอาร์เรย์ LED ซีรี่ส์ TYF ML มีการอธิบายดังนี้:
| ITEM | P (W) | CCT (K) | CRI | LUMEN ต่ำสุด (lm) | LUMEN สูงสุด (lm) | แรงดัน (V) | ปัจจุบัน (MA) | ประสิทธิภาพ (LM / W) |
| HF40251016PB | 80 | 3000 K | 70 | 8208 | 9120 | 29.8 | 2560 | 114 |
| HF40251016PB | 80 | 3500 K | 70 | 8424 | 9360 | 29.8 | 2560 | 117 |
| HF40251016PB | 80 | 4000 K | 70 | 8568 | 9520 | 29.8 | 2560 | 119 |
| HF40251016PB | 80 | 5,000 K | 70 | 8712 | 9680 | 29.8 | 2560 | 121 |
| HF40251016PB | 80 | 5700 K | 70 | 8856 | 9840 | 29.8 | 2560 | 123 |
| HF40251016PB | 80 | 6500 K | 70 | 8712 | 9680 | 29.8 | 2560 | 121 |
| HF40251016PB | 80 | 3000 K | 80 | 7488 | 8320 | 29.8 | 2560 | 104 |
| HF40251016PB | 80 | 3500 K | 80 | 7704 | 8560 | 29.8 | 2560 | 107 |
| HF40251016PB | 80 | 4000 K | 80 | 7848 | 8720 | 29.8 | 2560 | 109 |
| HF40251016PB | 80 | 5,000 K | 80 | 7992 | 8880 | 29.8 | 2560 | 111 |
| HF40251016PB | 80 | 5700 K | 80 | 8136 | 9040 | 29.8 | 2560 | 113 |
| HF40251016PB | 80 | 6500 K | 80 | 7992 | 8880 | 29.8 | 2560 | 111 |
| HF40251020PB | 100 | 3000 K | 70 | 10080 | 11200 | 29.8 | 2560 | 112 |
| HF40251020PB | 100 | 3500 K | 70 | 10350 | 11500 | 29.8 | 2560 | 115 |
| HF40251020PB | 100 | 4000 K | 70 | 10530 | 11700 | 29.8 | 2560 | 117 |
| HF40251020PB | 100 | 5,000 K | 70 | 10710 | 11900 | 29.8 | 2560 | 119 |
| HF40251020PB | 100 | 5700 K | 70 | 10890 | 12100 | 29.8 | 2560 | 121 |
| HF40251020PB | 100 | 6500 K | 70 | 10710 | 11900 | 29.8 | 2560 | 119 |
| HF40251020PB | 100 | 3000 K | 80 | 9180 | 10200 | 29.8 | 2560 | 102 |
| HF40251020PB | 100 | 3500 K | 80 | 9450 | 10500 | 29.8 | 2560 | 105 |
| HF40251020PB | 100 | 4000 K | 80 | 9630 | 10700 | 29.8 | 2560 | 107 |
| HF40251020PB | 100 | 5,000 K | 80 | 9810 | 10900 | 29.8 | 2560 | 109 |
| HF40251020PB | 100 | 5700 K | 80 | 9990 | 11100 | 29.8 | 2560 | 111 |
| HF40251020PB | 100 | 6500 K | 80 | 9810 | 10900 | 29.8 | 2560 | 109 |
5.1 ข้อมูล Binning สี
รูปที่ 1: กราฟของถังทดสอบในพื้นที่สี xy (เงื่อนไขการทดสอบชีพจร, Tj = 25 ° C)
CIE1931-X
ตารางที่ 38: คำจำกัดความของถังสีสีวงรี MacAdam 2 ขั้นตอนถึง 5 ขั้นตอนสำหรับช่วง Core Core ของ CoF
น้อย CCT | จุดกึ่งกลาง | MAJOR AXIS (a, b) | วงรี หมุน Angel, θ | |||
| X | Y | 2 ขั้นตอน | 3 ขั้นตอน | 5 ขั้นตอน | ||
| 2200K | 0.5018 | 0.4153 | (0.0048, 0.0027) | (0.0072, 0.0041) | (0.0120, 0.0067) | 39.9 |
| 2500K | 0.4806 | 0.4141 | (0.0050, 0.0027) | (0.0076, 0.0041) | (0.0126, 0.0068) | 53.1 |
| 27 00 K | 0.4575 | 0.4101 | (0.0053, 0.0027) | (0.0080, 0.0041) | (0.0133, 0.0068) | 54.1 |
| 3000K | 0.4338 | 0.4030 | (0.0057, 0.0028) | (0.0086, 0.0042) | (0.0142, 0.0069) | 53.7 |
| 3500K | 0.4073 | 0.3917 | (0.0062, 0.0028) | (0.0093, 0.0041) | (0.0155, 0.0069) | 54.0 |
| 4000K | 0.3818 | 0.3797 | (0.0063, 0.0027) | (0.0093, 0.0042) | (0.0157, 0.0068) | 53.4 |
| 5000K | 0.3447 | 0.3553 | (0.0054, 0.0024) | (0.0081, 0.0035) | (0.0135, 0.0059) | 59.8 |
| 5700K | 0.3290 | 0.3417 | (0.0048, 0.0021) | (0.0072, 0.0032) | (0.0119, 0.0052) | 58.8 |
| 6500K | 0.3123 | 0.3282 | (0.0044, 0.0018) | (0.0066, 0.0027) | (0.0110, 0.0045) | 58.1 |
6.1 ตารางที่ 39: อันดับสูงสุด
หมายเหตุสำหรับตารางที่ 39:
7
หมายเหตุ: 1. ความอดทนต่อขนาดคือ± 0.2 มม. เว้นแต่จะระบุไว้เป็นอย่างอื่น 2. จุดตรวจวัด Tc ที่แคโทด
เงื่อนไขการทหารที่แนะนำ
สำหรับการบัดกรีด้วยตนเอง กรุณาใช้การบัดกรีไร้สารตะกั่วและบัดกรีจะต้องดำเนินการโดยใช้การบัดกรีบิตที่
อุณหภูมิต่ำกว่า 350C และจะแล้วเสร็จภายใน 3.5 วินาทีสำหรับหนึ่งในดินแดน ไม่มีแรงภายนอก
ส่วนเรซิ่นในขณะที่การบัดกรีจะดำเนินการ ขั้นตอนการบัดกรีครั้งต่อไปควรจะดำเนินการหลังจากผลิตภัณฑ์มี
กลับไปที่อุณหภูมิโดยรอบ ข้อควรระวัง: การควบคุมอุณหภูมิ
การบรรจุและการติดฉลากสินค้า
