| สถานที่กำเนิด: | เซินเจิ้นประเทศจีน |
|---|---|
| ชื่อแบรนด์: | TYF |
| ได้รับการรับรอง: | CE ROHS |
| หมายเลขรุ่น: | DQ195 |
| จำนวนสั่งซื้อขั้นต่ำ: | เจรจาต่อรอง |
| ราคา: | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ: | ถาด |
| เวลาการส่งมอบ: | 15 วันทำการ |
| เงื่อนไขการชำระเงิน: | L / C, D / A, D / P, T / T |
| สามารถในการผลิต: | 10,000 ชิ้นต่อเดือน |
| แบบอย่าง: | TYF-DQ195SD023G0 | สลัว: | φ195mm |
|---|---|---|---|
| แรงดันไฟฟ้า: | 230V | วัตต์: | 200W |
| CCT: | 4000K 5000K 6500K | cri: | 80 |
| pf: | 0.96 | THD: | <16% |
| ลดแสง: | เลขที่ | ||
| เน้น: | โมดูลนำคนขับ,โมดูลพลังงานที่สูงนำ |
||

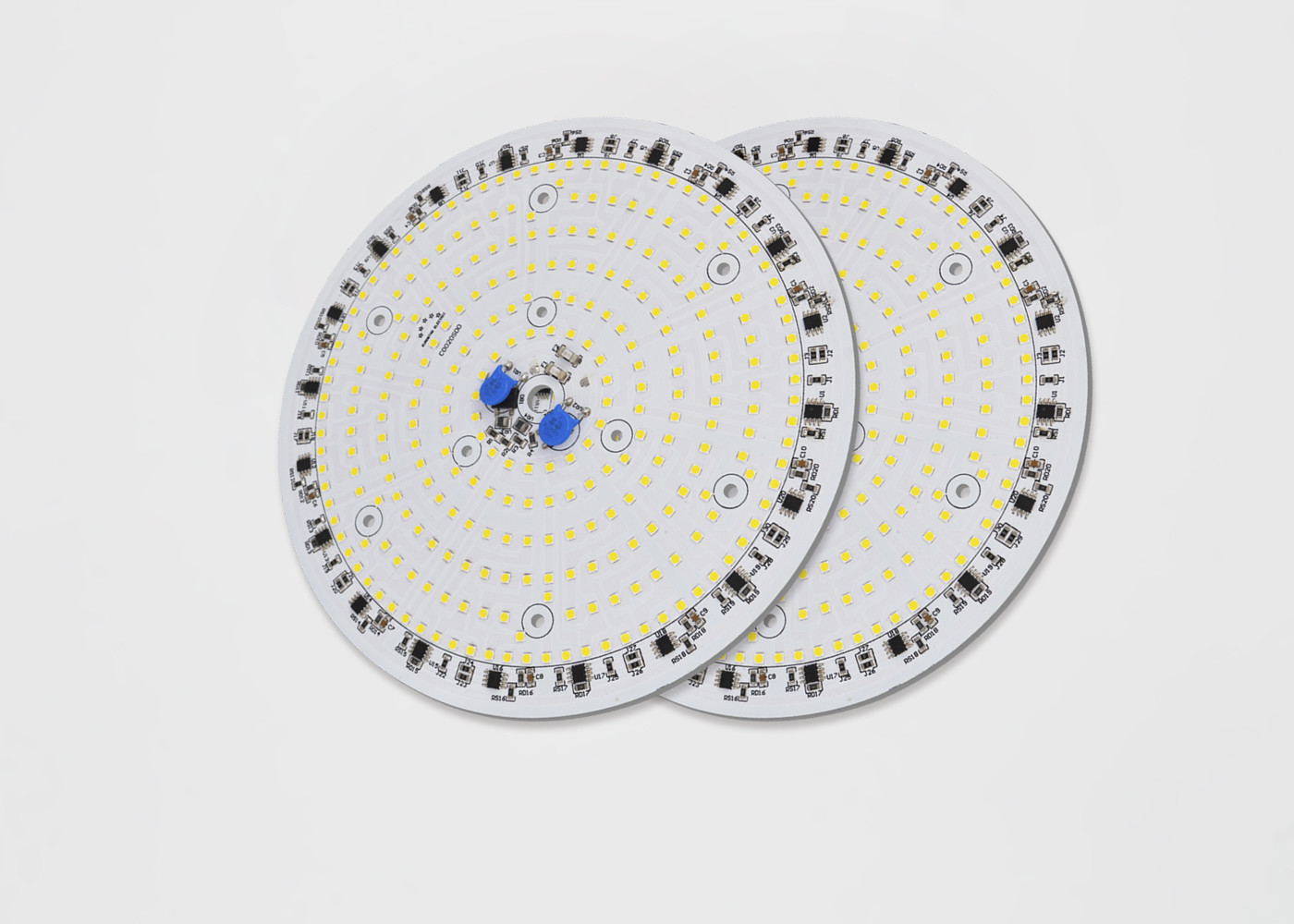

โมดูล PCB แบบไม่มีไดรเวอร์ LED 230V ใน Floodlight 100w 150W 200w โมดูล DOB LED พร้อมชิป IC แบบเชิงเส้น
| DOB | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
| รหัสสินค้า |
ลูกค้า รหัส |
รหัส IC |
กำลังไฟ รหัส |
รหัสแรงดันไฟฟ้า
|
หมายเลขซีเรียล |
LED รหัส |
CCT รหัส
|
SDCM | รหัส CRI | การส่องสว่าง | ปี | เดือน |
ซีเรียล เลขที่ |
||
| รหัสโมดูล | รหัสเคส | หมายเลขซีเรียล |
หมายเลขซีเรียล
|
||||||||||||
1) รหัสสินค้า: C=โมดูลลูกค้า D=โมดูลตัวเอง
2) รหัสลูกค้า & รหัสโมดูล: if ①=C แล้ว 4 หลักสำหรับรหัสลูกค้า มิฉะนั้นสำหรับรหัสโมดูลตัวเอง
3) รหัส IC: หนึ่งตัวอักษรสำหรับ IC
4) รหัสกำลังไฟ:
| รหัสกำลังไฟ | ||||||||||
| 01—99W | 100W | 120W | 150W | 200W | 250W | 300W | 350W | 400W | 450W | 500W |
| 01-99 | A0 | B0 | C0 | D0 | E0 | F0 | G0 | H0 | J0 | K |
5) รหัสแรงดันไฟฟ้า:11=110V,12=120V,22=220V,23=230V
6) รหัส CCT
| รหัส CCT(K) | |||||||||||||
|
1800 - 2000 |
2000 - 2200 |
2200 - 2400 |
2500 - 2700 |
2700 - 2900 |
3000 - 3200 |
3200 - 3400 |
3500 - 3700 |
4000 - 4300 |
4500 - 4800 |
5000 - 5500 |
5800 - 6300 |
6000 - 6500 |
6500 - 7000 |
| 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
Chromaticity Bins
TYF เป็นไปตามมาตรฐาน ANSI C78.377A สำหรับโครงสร้าง chromaticity bin สำหรับแต่ละรูปสี่เหลี่ยม ANSI สำหรับช่วง CCT 2700K ถึง 6500K TYF ให้ 5 Bins และ 3 Bins
รูปที่ 4-1-1 Chromaticity Bin
ตาราง 4-1-2 5 ขั้นตอน Bins
| CCT | ขั้นตอน | Cx | Cy | a | b | theta |
| 2700K | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
| 3000K | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
| 3500K | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
| 4000K | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000K | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
| 6000K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
ตาราง 4--1-3 3step Bins
| CCT | ขั้นตอน | Cx | Cy | a | b | theta |
| 2700K | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| 3000K | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500K | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
| 4000K | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000K | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700K | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
| 6000K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
เส้นโค้งไฟฟ้าและออปติคอลทั่วไป
รูปที่ 4-2-1 กำลังไฟสัมพัทธ์เทียบกับแรงดันไฟฟ้า, Ta =25℃
รูปที่ 4-2-3 รูปแบบการแผ่รังสี, Ta =25℃
| รายการ | สัญลักษณ์ | หน่วย | ค่าทั่วไป |
| แรงดันไฟฟ้าขาเข้า | Vin | V | 230 |
| กระแสไฟฟ้าขาเข้า | IF | mA | 870 |
| ความถี่ในการทำงาน | F | Hz | 50/60 |
| กำลังไฟฟ้าขาเข้า | P | W | 200 |
| ตัวประกอบกำลังไฟฟ้า | PF | ％ | 0.96 |
| การบิดเบือนฮาร์มอนิกรวม | THD | ％ | 18% |
| ประเภทการหรี่แสง | RNA □ TRIAC □ PWM □ 0-10V □ DALI □ DMX □ Smart □ อื่นๆ | ||
| ความจุไฟกระชาก | Vs | KV | L-N=2.5KV L N-PE=2KV |
| ความแข็งแรงทางไฟฟ้า(AC) | Ve | KV | 1.5 |
| อุณหภูมิในการทำงาน/เคส | Ta/Tc | ℃ | 25/85 |
| พารามิเตอร์ LED | COB | ||
| ฟลักซ์ส่องสว่าง | Φv | Lm | 26100 |
| ประสิทธิภาพการส่องสว่าง | ηv | Lm/w | 130 |
| อุณหภูมิสี | CCT | K | 6168 |
| ดัชนีการแสดงสี | Ra/CRI | ％ | 73.6 |
| การกระจายแสง | - | - | |
| มุมมอง | 2θ 1/2 | องศา | - |
หมายเหตุ:
1) แรงดันไฟฟ้าในการทำงานไม่ได้ระบุแรงดันไฟฟ้าสูงสุดที่ลูกค้าใช้ แต่หมายถึงแรงดันไฟฟ้าที่ยอมรับได้ตามอัตราการเปลี่ยนแปลงแรงดันไฟฟ้าของแต่ละประเทศ ขอแนะนำว่าอุณหภูมิของแผ่นรองบัดกรีควรต่ำกว่า 85℃
2) ถังสีถูกกำหนดไว้ในการทำงานชั่วคราว
3) ความคลาดเคลื่อนของการวัดที่เครื่องทดสอบของเราคือ Φv+/-10% และ Ra+/-2
4) ความคลาดเคลื่อนของ ±5% ในการกระจายกำลังไฟ
5) Φv คือฟลักซ์ส่องสว่างทั้งหมดที่วัดได้ด้วยทรงกลมรวม
6) ความจุไฟกระชากตาม IEC61000-4-5
7) พารามิเตอร์โมดูล Variants โปรดอ้างอิงตาราง 2-2
หมายเหตุ:
1) ขนาดทั้งหมดเป็นมิลลิเมตร (ความคลาดเคลื่อน:±0.2 มม.)
2) มาตราส่วน: ไม่มี
หมายเหตุ:
1) ขอแนะนำให้โมดูล TYF Opto. DOB รักษาอุณหภูมิรอยต่อให้อยู่ภายใต้อุณหภูมิรอยต่อสูงสุด (ตาราง 2-4)
อุณหภูมินำ LED และอุณหภูมิเคสด้านบน IC วัดด้วยเทอร์โมคัปเปิล สามารถคำนวณอุณหภูมิรอยต่อ LED และ IC ได้โดยใช้สูตรดังต่อไปนี้
Ts_max=Tj_max-Rθj-s * Pd
ตัวอย่างเช่น:
หากอุณหภูมินำ LED และอุณหภูมิเคสด้านบน IC คือ 90℃ จากนั้นอุณหภูมิรอยต่อ LED
Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃
และอุณหภูมิรอยต่อ IC
Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃
เรซินซิลิโคนของ DOB (AC-COB) การจัดการ
ผลิตภัณฑ์โมดูล LED ของ TYF Opto. บรรจุในถาดพลาสติก ตามขนาดต่างๆ, XX ชิ้นต่อถาดพลาสติก, ดังแสดงด้านล่าง ผลิตภัณฑ์ที่ไม่มีกล่องพลาสติกบรรจุในถุงฟอง เพื่อป้องกันแรงดันภายนอก เลือกถุงฟองที่แตกต่างกัน ตามขนาดผลิตภัณฑ์ในแต่ละแพ็คของผลิตภัณฑ์ XX ผลิตภัณฑ์ที่บรรจุจะถูกเก็บไว้ในรูปแบบของกล่องและปิดผนึก ดังแสดงด้านล่าง
1) โมดูล LED XX PCS ต่อถาด 4) ข้อมูลกล่องและการบรรจุ
2) การซ้อนและติดเทปถาด, โมดูล LED XX ถาดและถาดจำลองเพิ่มเติม 1 ถาด กล่อง เพิ่มซิลิกาเจล (1 ชิ้น) ด้านบนของถาด
3) การบรรจุแบบปิดผนึก
