| สถานที่กำเนิด: | เซินเจิ้น |
|---|---|
| ชื่อแบรนด์: | TYF |
| ได้รับการรับรอง: | CE,RoHs |
| หมายเลขรุ่น: | ม.ล.2421 |
| จำนวนสั่งซื้อขั้นต่ำ: | การเจรจาต่อรอง |
| ราคา: | negotiable |
| เวลาการส่งมอบ: | 5-7 วัน |
| เงื่อนไขการชำระเงิน: | D/A, D/P, T/T, Western Union, MoneyGram |
| สามารถในการผลิต: | 1,000,000 ชิ้น/วัน |
| พลัง: | 30W | เปล่งสี: | วอร์มไวท์, เนเชอรัลไวท์, คูลไวท์ |
|---|---|---|---|
| วัสดุชิป: | บริดจ์ลักซ์ | พิมพ์: | ซัง LED |
| แอปพลิเคชัน: | หลอดไฟ LED เติบโต | Product name: | Chip LED Cob |
| เน้น: | ซัง LED ชิป 20w,ซัง LED ชิป CRI สูง,ชิป LED Cob 30w |
||

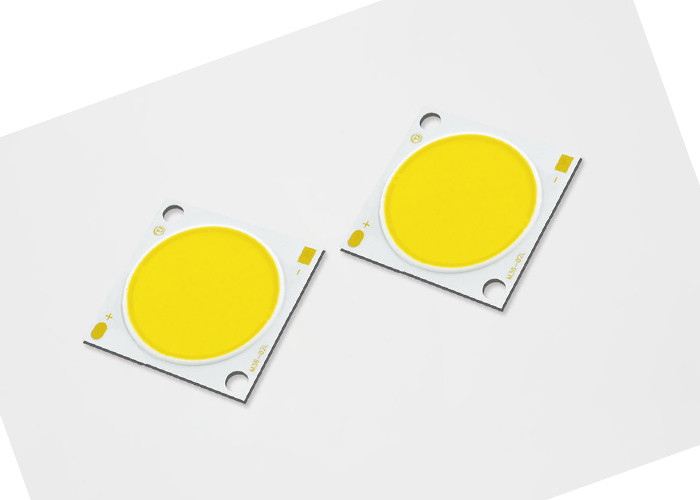

20w 30w High CRI Chip LED Cob การสร้างความร้อนต่ำสำหรับไฟแฟลช Led
คุณสมบัติ:
• ผลิตภัณฑ์มีประสิทธิภาพโดยทั่วไปที่ 128 lm/W สำหรับ 3000K, 80 CRI
• มีแหล่งกำเนิดแสงความหนาแน่นฟลักซ์สูงขนาดกะทัดรัด
• ผลิตภัณฑ์ให้แสงสว่างสม่ำเสมอและมีคุณภาพสูง
• มีตัวเลือก CRI ขั้นต่ำ 70, 80 และ 90
• มีเส้นทางระบายความร้อนที่คล่องตัว
• ผลิตภัณฑ์นี้เป็นไปตามมาตรฐาน ENERGY STAR® / ANSI พร้อมโครงสร้างการเทียบสีที่มีมาตรฐาน SDCM 2, 3 และ 5
• ประหยัดพลังงานมากกว่าหลอดไส้ หลอดฮาโลเจน และหลอดฟลูออเรสเซนต์
• ผลิตภัณฑ์สามารถทำงานได้ทั้งไฟฟ้าแรงสูงและไฟฟ้ากระแสตรงแรงดันต่ำ
• ชุดผลิตภัณฑ์และโลโก้บริษัทอยู่ที่ด้านหน้า
• สินค้าเป็นไปตามมาตรฐาน RoHS
การกำหนดหมายเลขชิ้นส่วนสำหรับอาร์เรย์ LED ซีรี่ส์ TYF ML มีคำอธิบายดังนี้:
|
ส่วนจำนวน |
กำลังไฟทั่วไป (W) | CCT ที่กำหนด (K) |
ซีอาร์ไอ |
ฟลักซ์พัลซิ่งขั้นต่ำ (lm) | ฟลักซ์พัลซิ่งทั่วไป (lm) | แรงดันไฟฟ้าทั่วไป (V) | กระแสไฟฟ้าที่กำหนด (mA) | ประสิทธิภาพโดยทั่วไป (lm/W) |
| CL25171210P430E*7 | 30.6 | 3000 เค | 70 | 4468 | 4804 | 34 | 900 | 157 |
| CL25171210P435E*7 | 30.6 | 3500 เค | 70 | 4553 | 4896 | 34 | 900 | 160 |
| CL25171210P440E*7 | 30.6 | 4000 เค | 70 | 4639 | 4988 | 34 | 900 | 163 |
| CL25171210P450E*7 | 30.6 | 5,000 เค | 70 | 4696 | 5049 | 34 | 900 | 165 |
| CL25171210P457E*7 | 30.6 | 5700 ก | 70 | 4724 | 5080 | 34 | 900 | 166 |
| CL25171210P465E*7 | 30.6 | 6500 เค | 70 | 4696 | 5049 | 34 | 900 | 165 |
| CL25171210P422E*8 | 30.6 | 2200 เค | 80 | 3785 | 4070 | 34 | 900 | 133 |
| CL25171210P427E*8 | 30.6 | 2700 เค | 80 | 4013 | 4315 | 34 | 900 | 141 |
| CL25171210P430E*8 | 30.6 | 3000 เค | 80 | 4183 | 4498 | 34 | 900 | 147 |
| CL25171210P435E*8 | 30.6 | 3500 เค | 80 | 4240 | 4559 | 34 | 900 | 149 |
| CL25171210P440E*8 | 30.6 | 4000 เค | 80 | 4297 | 4621 | 34 | 900 | 151 |
| CL25171210P450E*8 | 30.6 | 5,000 เค | 80 | 4326 | 4651 | 34 | 900 | 152 |
| CL25171210P457E*8 | 30.6 | 5700 ก | 80 | 4354 | 4681 | 34 | 900 | 153 |
| CL25171210P465E*8 | 30.6 | 6500 เค | 80 | 4326 | 4651 | 34 | 900 | 152 |
| CL25171210P422E*9 | 30.6 | 2200 เค | 90 | 3187 | 3427 | 34 | 900 | 112 |
| CL25171210P427E*9 | 30.6 | 2700 เค | 90 | 3415 | 3672 | 34 | 900 | 120 |
| CL25171210P430E*9 | 30.6 | 3000 เค | 90 | 3586 | 3856 | 34 | 900 | 126 |
| CL25171210P435E*9 | 30.6 | 3500 เค | 90 | 3643 | 3917 | 34 | 900 | 128 |
| CL25171210P440E*9 | 30.6 | 4000 เค | 90 | 3671 | 3947 | 34 | 900 | 129 |
| CL25171210P450E*9 | 30.6 | 5,000 เค | 90 | 3700 | 3978 | 34 | 900 | 130 |
| CL25171210P457E*9 | 30.6 | 5700 ก | 90 | 3728 | 4008 | 34 | 900 | 131 |
5.1 ข้อมูลการจับคู่สี
รูปที่ 1: กราฟของถังทดสอบในพื้นที่สี xy (เงื่อนไขการทดสอบแบบพัลซิ่ง, Tj = 25°C)
CIE1931-x
ตารางที่ 38: คำจำกัดความของถังสีวงรี MacAdam แบบ 2 ขั้นตอนถึง 5 ขั้นตอนสำหรับช่วงแกน TYF CoB
|
ขนาด ส.ป.ก |
เซ็นเตอร์พอยท์ | แกนหลัก (a , b) |
วงรี
ทูตสวรรค์หมุน, θ |
|||
| เอ็กซ์ | วาย | 2 ขั้นตอน | 3 ขั้นตอน | 5 ขั้นตอน | ||
| 2200K | 0.5018 | 0.4153 | (0.0048 , 0.0027) | (0.0072, 0.0041) | (0.0120, 0.0067) | 39.9 |
| 2500K | 0.4806 | 0.4141 | (0.0050, 0.0027) | (0.0076, 0.0041) | (0.0126, 0.0068) | 53.1 |
| 2700เค | 0.4575 | 0.4101 | (0.0053, 0.0027) | (0.0080, 0.0041) | (0.0133, 0.0068) | 54.1 |
| 3000K | 0.4338 | 0.4030 | (0.0057, 0.0028) | (0.0086, 0.0042) | (0.0142, 0.0069) | 53.7 |
| 3500K | 0.4073 | 0.3917 | (0.0062, 0.0028) | (0.0093, 0.0041) | (0.0155, 0.0069) | 54.0 |
| 4000K | 0.3818 | 0.3797 | (0.0063, 0.0027) | (0.0093, 0.0042) | (0.0157, 0.0068) | 53.4 |
| 5000K | 0.3447 | 0.3553 | (0.0054, 0.0024) | (0.0081, 0.0035) | (0.0135, 0.0059) | 59.8 |
| 5700K | 0.3290 | 0.3417 | (0.0048, 0.0021) | (0.0072, 0.0032) | (0.0119, 0.0052) | 58.8 |
| 6500K | 0.3123 | 0.3282 | (0.0044, 0.0018) | (0.0066, 0.0027) | (0.0110, 0.0045) | 58.1 |
หมายเหตุสำหรับตารางที่ 39:
หมายเหตุ: 1. ความคลาดเคลื่อนของขนาดทั้งหมดคือ ±0.2 มม. เว้นแต่จะระบุไว้เป็นอย่างอื่น2. จุดวัด Tc ที่แคโทด
สภาพการบัดกรีที่แนะนำ
สำหรับการบัดกรีด้วยมือโปรดใช้การบัดกรีไร้สารตะกั่วและการบัดกรีจะต้องดำเนินการโดยใช้หัวแร้งที่ a
อุณหภูมิต่ำกว่า 350C และต้องทำให้เสร็จภายใน 3.5 วินาทีต่อหนึ่งแผ่นดินห้ามใช้แรงภายนอก
ไปยังชิ้นส่วนเรซินในขณะที่ทำการบัดกรีกระบวนการบัดกรีถัดไปควรดำเนินการหลังจากผลิตภัณฑ์มี
กลับสู่อุณหภูมิแวดล้อมข้อควรระวัง: การควบคุมอุณหภูมิ
