| สถานที่กำเนิด: | เซินเจิ้น |
|---|---|
| ชื่อแบรนด์: | TYF |
| ได้รับการรับรอง: | CE,RoHs,LM80 |
| หมายเลขรุ่น: | M54-01l |
| จำนวนสั่งซื้อขั้นต่ำ: | การเจรจาต่อรอง |
| ราคา: | สามารถต่อรองได้ |
| เวลาการส่งมอบ: | 5-7 วัน |
| เงื่อนไขการชำระเงิน: | D/A, D/P, T/T, Western Union, MoneyGram |
| สามารถในการผลิต: | 1,000,000 ชิ้น/วัน |
| พลัง: | 100-120วัตต์ | วัสดุชิป: | InGaN,Bridgelux,Epileds |
|---|---|---|---|
| พิมพ์: | ซัง LED | อุณหภูมิสี: | 6000-6500K, 3500K, 2800-7000k, สเปกตรัมเต็มรูปแบบ |
| ดัชนีการแสดงผลสี(Ra): | 80,90,95 | มุมมอง (°): | 140 |
| แรงดันไฟฟ้า: | 32-36V | แอปพลิเคชัน: | ไฟติดตาม, ไฟดาวน์ไลท์, ไฟถนน |
| ชื่อผลิตภัณฑ์: | ซัง LED | อายุขัย: | 50000 ชั่วโมง |
| เน้น: | ซัง LED ชิปลูเมนสูงพิเศษ,ซัง LED ชิป 120W,ซัง LED ชิป CLU058 |
||

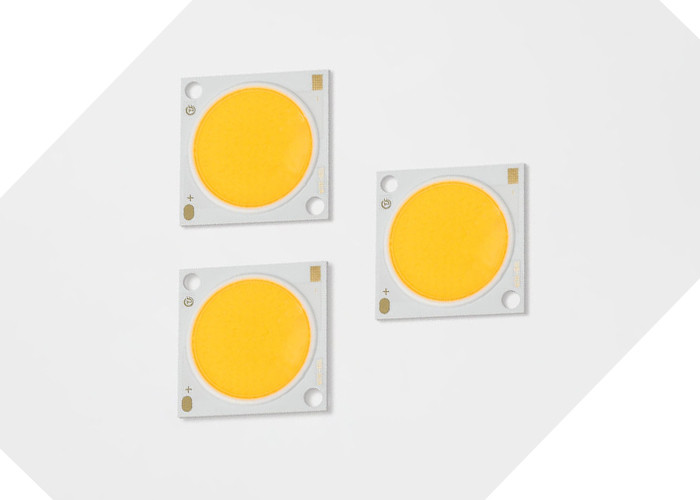

100W COB 120W LED CHIPS CLU058 bridlgeux 80w super high lumen 160lm/w Chips LED COB LM80 รับประกัน 5 ปี
ลักษณะเฉพาะส ของซัง LED
1. ประสิทธิภาพการระบายความร้อนที่ดีและช่องความร้อนที่กว้าง
2. จุดนั้นสม่ำเสมอ
3. การประหยัดพลังงานและการปกป้องสิ่งแวดล้อม ประสิทธิภาพแสงสูง
4. ความสว่างสูง, การสลายตัวของแสงน้อย, ขัดเงา
5. ใช้งานง่ายและติดตั้งได้ง่าย
6. ความสามารถในการป้องกันไฟฟ้าสถิตย์ที่แข็งแกร่ง
|
ส่วนจำนวน |
กำลังไฟทั่วไป (W) | CCT ที่กำหนด (K) |
ซีอาร์ไอ |
ฟลักซ์พัลซิ่งขั้นต่ำ (lm) | ฟลักซ์พัลซิ่งทั่วไป (lm) | แรงดันไฟฟ้าทั่วไป (V) | กระแสไฟฟ้าที่กำหนด (mA) | ประสิทธิภาพโดยทั่วไป (lm/W) |
| CL54351825P430E*7 | 115.2 | 3000 เค | 70 | 12336 | 13264 | 51.2 | 2250 | 160 |
| CL54351825P435E*7 | 115.2 | 3500 เค | 70 | 12490 | 13430 | 51.2 | 2250 | 162 |
| CL54351825P440E*7 | 115.2 | 4000 เค | 70 | 12567 | 13513 | 51.2 | 2250 | 163 |
| CL54351825P450E*7 | 115.2 | 5,000 เค | 70 | 12721 | 13679 | 51.2 | 2250 | 165 |
| CL54351825P457E*7 | 115.2 | 5700 ก | 70 | 12798 | 13761 | 51.2 | 2250 | 166 |
| CL54351825P465E*7 | 115.2 | 6500 เค | 70 | 12721 | 13679 | 51.2 | 2250 | 165 |
| CL54351825P422E*8 | 115.2 | 2200 เค | 80 | 10485 | 11274 | 51.2 | 2250 | 136 |
| CL54351825P427E*8 | 115.2 | 2700 เค | 80 | 11256 | 12103 | 51.2 | 2250 | 146 |
| CL54351825P430E*8 | 115.2 | 3000 เค | 80 | 11565 | 12435 | 51.2 | 2250 | 150 |
| CL54351825P435E*8 | 115.2 | 3500 เค | 80 | 11719 | 12601 | 51.2 | 2250 | 152 |
| CL54351825P440E*8 | 115.2 | 4000 เค | 80 | 11950 | 12850 | 51.2 | 2250 | 155 |
| CL54351825P450E*8 | 115.2 | 5,000 เค | 80 | 12027 | 12932 | 51.2 | 2250 | 156 |
| CL54351825P457E*8 | 115.2 | 5700 ก | 80 | 12181 | 13098 | 51.2 | 2250 | 158 |
| CL54351825P465E*8 | 115.2 | 6500 เค | 80 | 12027 | 12932 | 51.2 | 2250 | 156 |
| CL54351825P422E*9 | 115.2 | 2200 เค | 90 | 9329 | 10031 | 51.2 | 2250 | 121 |
| CL54351825P427E*9 | 115.2 | 2700 เค | 90 | 10100 | 10860 | 51.2 | 2250 | 131 |
| CL54351825P430E*9 | 115.2 | 3000 เค | 90 | 10408 | 11192 | 51.2 | 2250 | 135 |
| CL54351825P435E*9 | 115.2 | 3500 เค | 90 | 10562 | 11357 | 51.2 | 2250 | 137 |
| CL54351825P440E*9 | 115.2 | 4000 เค | 90 | 10639 | 11440 | 51.2 | 2250 | 138 |
| CL54351825P450E*9 | 115.2 | 5,000 เค | 90 | 10794 | 11606 | 51.2 | 2250 | 140 |
| CL54351825P457E*9 | 115.2 | 5700 ก | 90 | 10871 | 11689 | 51.2 | 2250 | 141 |
ความได้เปรียบในการแข่งขัน:
TYF เป็นผู้ริเริ่มชั้นนำของตลาดในด้านชิป LED แบบฟลิปชิปพลังงานสูงพิเศษที่มีการบูรณาการสูง
1. กำลัง R&D ที่แข็งแกร่ง
* ทีมงาน R&D ที่แข็งแกร่งประกอบด้วยวิศวกรที่มีประสบการณ์มากกว่า 40 คน
* ห้องปฏิบัติการที่ได้รับการรับรองจาก CNAS
* การเปิดตัวผลิตภัณฑ์ใหม่ที่มีการแข่งขันสูงตามฤดูกาล
* การเปิดตัวปฏิวัติวงการของ LEDs ฟลิปชิปเซรามิกพลังงานสูงแบบครบวงจร
5.1 ข้อมูลการจับคู่สี
รูปที่ 1: กราฟของถังทดสอบในพื้นที่สี xy (เงื่อนไขการทดสอบแบบพัลซิ่ง, Tj = 25°C)
CIE1931-x
ตารางที่ 38: คำจำกัดความของถังสีวงรี MacAdam แบบ 2 ขั้นตอนถึง 5 ขั้นตอนสำหรับช่วงแกน TYF CoB
|
ขนาด ส.ป.ก |
เซ็นเตอร์พอยท์ | แกนหลัก (a , b) |
วงรี
ทูตสวรรค์หมุน, θ |
|||
| เอ็กซ์ | วาย | 2 ขั้นตอน | 3 ขั้นตอน | 5 ขั้นตอน | ||
| 2200K | 0.5018 | 0.4153 | (0.0048 , 0.0027) | (0.0072, 0.0041) | (0.0120, 0.0067) | 39.9 |
| 2500K | 0.4806 | 0.4141 | (0.0050, 0.0027) | (0.0076, 0.0041) | (0.0126, 0.0068) | 53.1 |
| 2700เค | 0.4575 | 0.4101 | (0.0053, 0.0027) | (0.0080, 0.0041) | (0.0133, 0.0068) | 54.1 |
| 3000K | 0.4338 | 0.4030 | (0.0057, 0.0028) | (0.0086, 0.0042) | (0.0142, 0.0069) | 53.7 |
| 3500K | 0.4073 | 0.3917 | (0.0062, 0.0028) | (0.0093, 0.0041) | (0.0155, 0.0069) | 54.0 |
| 4000K | 0.3818 | 0.3797 | (0.0063, 0.0027) | (0.0093, 0.0042) | (0.0157, 0.0068) | 53.4 |
| 5000K | 0.3447 | 0.3553 | (0.0054, 0.0024) | (0.0081, 0.0035) | (0.0135, 0.0059) | 59.8 |
| 5700K | 0.3290 | 0.3417 | (0.0048, 0.0021) | (0.0072, 0.0032) | (0.0119, 0.0052) | 58.8 |
| 6500K | 0.3123 | 0.3282 | (0.0044, 0.0018) | (0.0066, 0.0027) | (0.0110, 0.0045) | 58.1 |
6.1 ตารางที่ 39: การให้คะแนนสูงสุด
หมายเหตุสำหรับตารางที่ 39:
หมายเหตุ: 1. ความคลาดเคลื่อนของขนาดทั้งหมดคือ ±0.2 มม. เว้นแต่จะระบุไว้เป็นอย่างอื่น2. จุดวัด Tc ที่แคโทด
สภาพการบัดกรีที่แนะนำ
สำหรับการบัดกรีด้วยมือโปรดใช้การบัดกรีไร้สารตะกั่วและการบัดกรีจะต้องดำเนินการโดยใช้หัวแร้งที่ a
อุณหภูมิต่ำกว่า 350C และต้องทำให้เสร็จภายใน 3.5 วินาทีต่อหนึ่งแผ่นดินห้ามใช้แรงภายนอก
ไปยังชิ้นส่วนเรซินในขณะที่ทำการบัดกรีกระบวนการบัดกรีถัดไปควรดำเนินการหลังจากผลิตภัณฑ์มี
กลับสู่อุณหภูมิแวดล้อมข้อควรระวัง: การควบคุมอุณหภูมิ
การบรรจุและติดฉลากสินค้า
