| สถานที่กำเนิด: | ประเทศจีน |
|---|---|
| ชื่อแบรนด์: | TYF |
| ได้รับการรับรอง: | LM80, CE, RoHs |
| หมายเลขรุ่น: | ชุด TH 5050 |
| จำนวนสั่งซื้อขั้นต่ำ: | 50.000pcs |
| ราคา: | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ: | แพ็คเกจรอก |
| เวลาการส่งมอบ: | 5-7 วัน |
| เงื่อนไขการชำระเงิน: | T / T, L / C, PayPal |
| สามารถในการผลิต: | 1,000,000 ชิ้นต่อวัน |
| แอปพลิเคชั่น: | โคมไฟทั่วไปในร่ม | ลักษณะเฉพาะ: | ลูเมนสูง |
|---|---|---|---|

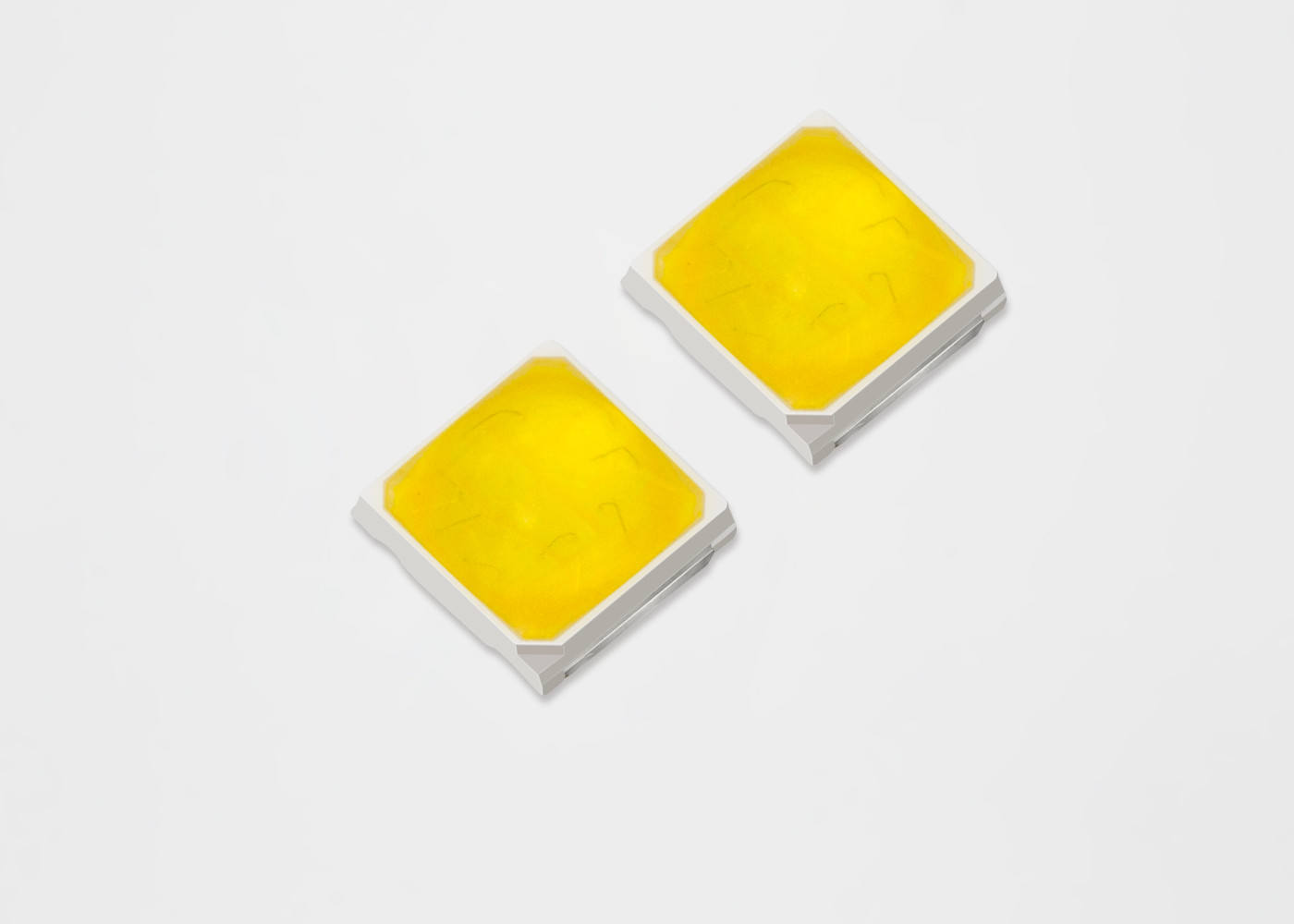

| ลูเมน: | 230lm/W | ชื่อ: | ชิป LED SMD |
| เน้น: | ชิป LED SMD 150mA,ชิป LED SMD 230lm/W,PCT ชิป LED ลูเมนสูง |
||
แอปพลิเคชั่น
● ระบบไฟส่องสว่างภายในอาคาร
● ระบบแสงสว่างสำหรับอุตสาหกรรม
● ไฟดาวน์ไลท์แบบมืออาชีพ
● ชุดติดตั้งเพิ่มเติมและอุปกรณ์
1.ข้อมูลสินค้า
คุณสมบัติ
● แพ็คเกจ PCT
● ขนาดบรรจุภัณฑ์:3.0mm×3.0mm×0.65mm
● มุมมองภาพ: 120 °
● ROHS ได้รับการอนุมัติ
2. หมายเลขผลิตภัณฑ์
แบบอย่าง.P/N NO.:S-F3 10 THX XXXX X
3.ขนาด
พีostscript:
·พื้นที่มิติทั้งหมดในพิกัดความเผื่อ มม. คือ ±0.2 มม. เว้นแต่จะระบุไว้เป็นอย่างอื่น
4 คะแนนสูงสุดแน่นอน
| สิ่งของ | สัญลักษณ์ | ค่า | หน่วย |
| พลังจำกัด | พี | 1.0 | W |
|
ส่งต่อปัจจุบัน |
ถ้า | 150 | mA |
|
อุณหภูมิในการทำงาน |
Topr | -40ºC ถึง +105ºC | °C |
|
อุณหภูมิทางแยก |
Tj | 120 | °C |
|
อุณหภูมิในการจัดเก็บ |
Tstg | -40ºC ถึง +85ºC | °C |
|
ความไวของ ESD |
ESD | 2,000V HBM | วี |
|
แรงดันย้อนกลับ |
VR | 10 | วี |
|
กระแสย้อนกลับ |
IR | 10 | uA |
|
อุณหภูมิการบัดกรี |
Tsld | 260ºC/3-5 วินาที | ℃/ส |
| คะแนนความไวต่อความชื้น | MSR | MSL3 | ℃/RH/สูง |
อธิบาย:
·กำลังสูงสุดและกระแสไฟบวกหมายถึงค่าที่ตั้งไว้สูงสุดของอุณหภูมิด้านล่างของแหล่งกำเนิดแสง LED โดยใช้แผ่นระบายความร้อนที่เหมาะสม
·ข้อผิดพลาดในการเชื่อมต่อและแรงดันไฟฟ้าที่เกินขีดจำกัดอาจทำให้ชิป LED เสียหายได้
·อุณหภูมิที่แตกต่างกัน (จุดทดสอบอุณหภูมิ Tj) ไฟ LED ดังกล่าวควรทำงานตามเส้นโค้งที่ลดลงบนข้อความ
ความสนใจ:
·อุณหภูมิของสภาพแวดล้อมการทดสอบ 25 ℃ และ CCT และแรงดันไฟฟ้าจะเปลี่ยนไปหากทดสอบในอุณหภูมิปัจจุบันและสภาพแวดล้อมที่แตกต่างกัน
·ความคลาดเคลื่อนระหว่างเครื่องทดสอบต่างๆ: แรงดันไฟฟ้า:±0.1V, CRI±2, พิกัดสี ±0.005
6.พื้นที่สีของแผนที่อ้างอิง
7. การจัดระดับแรงดันไฟฟ้า
·PCT3030 สีขาวนำการทดสอบแรงดันไปข้างหน้าและการจำแนกประเภทไฟล์แรงดันไปข้างหน้าถูกกำหนดดังนี้
| แรงดันไปข้างหน้ากลุ่ม | แรงดันไปข้างหน้าขั้นต่ำ (v) @150mA | แรงดันไปข้างหน้าสูงสุด (v) @ 150mA |
| 56B | 5.6 | 5.8 |
| 56B | 5.8 | 6.0 |
| 60B | 6.0 | 6.2 |
พีostscript:
·แรงดันไฟฟ้าต่ำกว่ามาตรฐาน: 0.2V / ไฟล์, การจำแนกประสิทธิภาพแสง: 10LM / W / ไฟล์, ข้อผิดพลาดที่อนุญาตประสิทธิภาพแสง ± 5%
·ขอบเขตสามารถควบคุมได้ภายในวงรี Mcadam ลำดับที่ห้า
·CCT พิเศษและจุดกึ่งกลางไม่อยู่ในช่วงขอบเขตสีเหนือ โปรดอย่าระบุ
·โคมไฟทั้งหมดต้องการความทนทานต่อสี ≤ 3SDCM ตามความต้องการของความแตกต่างของสีโดยใช้ sub-BIN ผ่านทาง SMT-cross เพื่อตอบสนองความต้องการ ปรึกษาเฉพาะกับเจ้าหน้าที่ด้านเทคนิคที่เกี่ยวข้อง
9 รายการทดสอบความเชื่อถือได้และเงื่อนไข
1.รายการทดสอบและเงื่อนไขการทดสอบ
| หมายเลขซีเรียล | รายการทดสอบ | มาตรฐานอ้างอิง | เงื่อนไขการทดสอบ | ปริมาณตัวอย่าง | ปริมาณความล้มเหลว | |
| 1 | ช็อกความร้อน | JESD22-A104E | (-40 ℃15 นาที) ----- + 120 ℃ (15 นาที), ↑↓10 นาที, 200 รอบ | 22 ชิ้น | 0 | |
| 2 | อุณหภูมิสูง พื้นที่จัดเก็บ |
JESD22-A103D | +100℃,1000ชม. | 22 ชิ้น | 0 | |
| 3 | อุณหภูมิต่ำ พื้นที่จัดเก็บ |
JESD22-A119 | -40 ℃,1000 ชม. | 22 ชิ้น | 0 | |
| 4 | อุณหภูมิสูง, ความชื้นสูง, การทดสอบอายุ | JESD22-A101C | T=+85℃,RH=85% | IF=150MA 1000 ชม |
22 ชิ้น | 0 |
| 5 | การทำงานที่อุณหภูมิสูง |
IES LM80-2015 | T=+105℃, | IF=150MA 1000 ชม |
22 ชิ้น | 0 |
| 6 | การทำงานที่อุณหภูมิต่ำ |
JESD22-A108D | T=-40℃, | IF=150MA 1000 ชม |
22 ชิ้น | 0 |
| 7 | การทดสอบความไวต่อความชื้น/รีโฟลว์ | J-STD-020E | เงื่อนไขเบื้องต้น: 60℃.60%RH.168H Tsld=260℃.10sec.3 รีโฟลว์ | 22 ชิ้น | 0 | |
2. หลักเกณฑ์การตัดสินความเสียหาย
|
รายการทดสอบ |
เงื่อนไขการทดสอบ |
หลักเกณฑ์การตัดสิน |
|
| นาที. | แม็กซ์ | ||
|
แรงดันไปข้างหน้า |
IF=150mA | / | USL*)x1.1 |
|
กระแสย้อนกลับ |
VR=10V | / | USL*)x2.0 |
|
ฟลักซ์ส่องสว่าง |
IF=150mA | LSL*)x0.7 | / |
