| สถานที่กำเนิด: | เซินเจิ้น จีน |
|---|---|
| ชื่อแบรนด์: | TYF |
| ได้รับการรับรอง: | CB CE |
| Model Number: | D38 |
| จำนวนสั่งซื้อขั้นต่ำ: | การเจรจาต่อรอง |
| ราคา: | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ: | กล่อง |
| แบบอย่าง: | TYF-DQM38M1223A0 | แรงดันไฟฟ้า: | AC230V |
|---|---|---|---|
| วัตต์: | 12W | CCT: | 3000K 4000K 6000K |
| cri: | 80 | ประสิทธิภาพ (lm / w): | 120lm/w |
| THD: | 15% | ลดแสง: | TRAIC |
| เน้น: | โมดูลไฟ LED สปอตไลท์ AC,โมดูลไฟ LED AC ความสว่างสูง,โมดูลไฟ LED กันน้ำ 120LM/W |
||

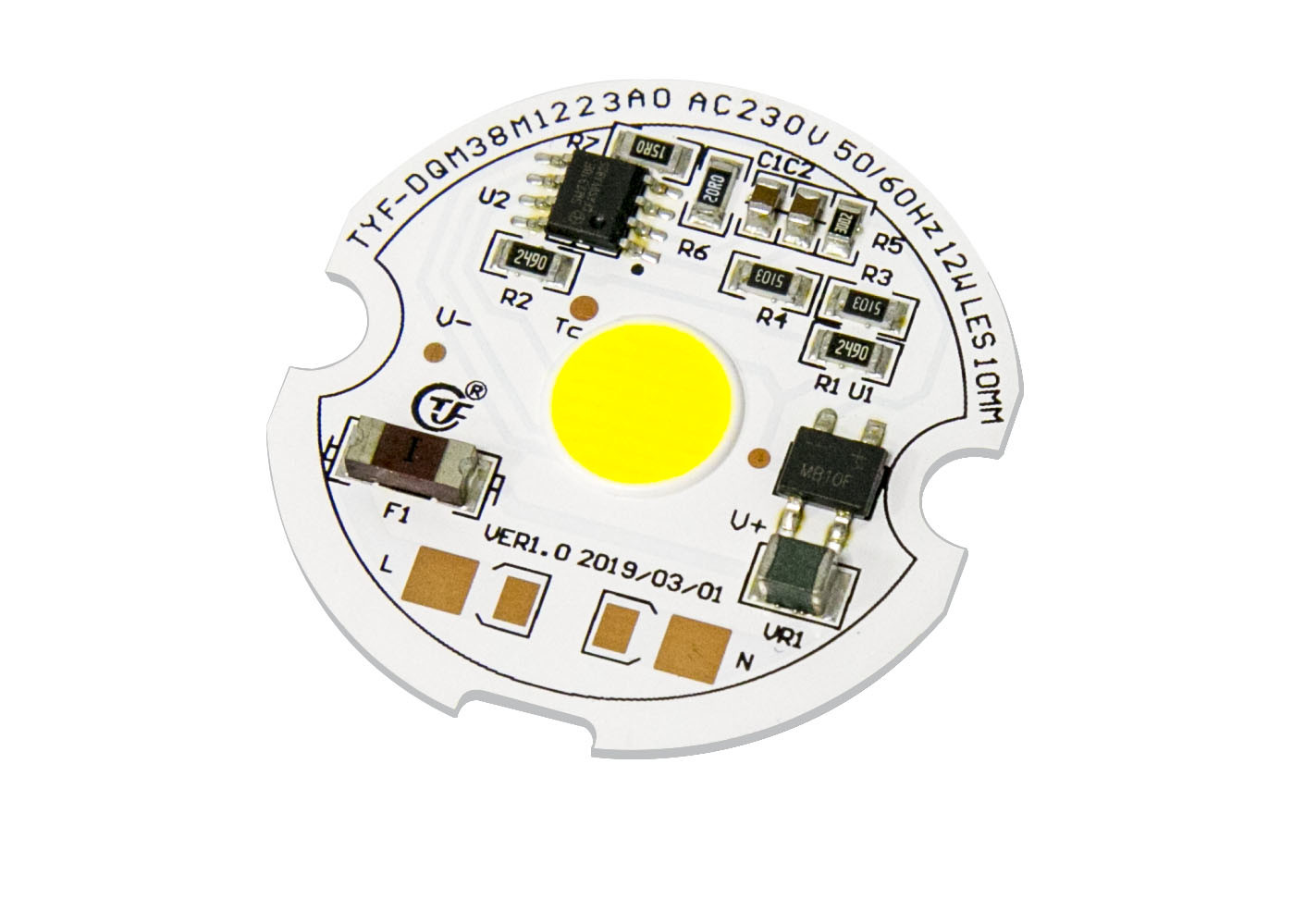

ไฟติดผนังในร่ม AC COB LEDสปอตไลท์AC230V 12W 3000K 4000K 6000K 70Ra 80Ra ไดรเวอร์บนบอร์ด PCB อะลูมิเนียม
| DOB | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
| รหัสสินค้า |
ลูกค้า รหัส |
รหัส IC |
กำลังไฟ รหัส |
รหัสแรงดันไฟฟ้า
|
หมายเลขซีเรียล |
LED รหัส |
CCT รหัส
|
SDCM | รหัส CRI | ความสว่าง | ปี | เดือน |
ซีเรียล หมายเลข |
||
| รหัสโมดูล | รหัสเคส | หมายเลขซีเรียล | หมายเลขซีเรียล | ||||||||||||
1) รหัสสินค้า: C=โมดูลลูกค้า D=โมดูลตัวเอง
2) รหัสลูกค้า & รหัสโมดูล: ถ้า ①=C แล้ว 4 หลักสำหรับรหัสลูกค้า มิฉะนั้นสำหรับรหัสโมดูลตัวเอง
3) รหัส IC: หนึ่งตัวอักษรสำหรับ IC
4) รหัสกำลังไฟ:
| รหัสกำลังไฟ | ||||||||||
| 01—99W | 100W | 120W | 150W | 200W | 250W | 300W | 350W | 400W | 450W | 500W |
| 01-99 | A0 | B0 | C0 | D0 | E0 | F0 | G0 | H0 | J0 | K0 |
5) รหัสแรงดันไฟฟ้า:11=110V,12=120V,22=220V,23=230V
6) รหัส CCT
| รหัส CCT(K) | |||||||||||||
|
1800 - 2000 |
2000 - 2200 |
2200 - 2400 |
2500 - 2700 |
2700 - 2900 |
3000 - 3200 |
3200 - 3400 |
3500 - 3700 |
4000 - 4300 |
4500 - 4800 |
5000 - 5500 |
5800 - 6300 |
6000 - 6500 |
6500 - 7000 |
| 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
ลักษณะทางไฟฟ้าและออปติคอล(Ta=25℃) ตาราง 2-1
| รายการ | สัญลักษณ์ | หน่วย | ค่าทั่วไป |
| แรงดันไฟฟ้าขาเข้า | Vin | V | 230 |
| กระแสไฟฟ้าขาเข้า | IF | mA | 52.5 |
| ความถี่ในการทำงาน | F | Hz | 50/60 |
| กำลังไฟฟ้าขาเข้า | P | W | 12 |
| ตัวประกอบกำลังไฟฟ้า | PF | ％ | 0.95 |
| การบิดเบือนฮาร์มอนิกทั้งหมด | THD | ％ | 17 % |
| ประเภทการหรี่แสง | RNA☑TRIAC □ PWM □ 0-10V □ DALI□DMX □ Smart □ อื่นๆ | ||
| ความจุไฟกระชาก | Vs | KV | 0.8 |
| ความแข็งแรงทางไฟฟ้า(AC) | Ve | KV | - |
| อุณหภูมิในการทำงาน/เคส | Ta/Tc | ℃ | 25/85 |
| พารามิเตอร์ LED | COB | ||
| ฟลักซ์ส่องสว่าง | Φv |
Lm |
1445 |
| ประสิทธิภาพการส่องสว่าง | ηv | Lm/w | 120 |
| อุณหภูมิสี | CCT | K | 4068 |
| ดัชนีการแสดงสี | Ra/CRI | ％ | 80.5 |
| การกระจายแสง | - | - | - |
| มุมมอง | 2θ 1/2 | องศา | - |
คุณสมบัติทางแสง
ถังสี
TYF เป็นไปตามมาตรฐาน ANSI C78.377A สำหรับโครงสร้างถังสี สำหรับแต่ละรูปสี่เหลี่ยม ANSI สำหรับช่วง CCT ตั้งแต่ 2700K ถึง 6500K TYF ให้ 5 ถังและ 3 ถัง
ตาราง 4-1 5 ขั้นตอนถัง
| CCT | ขั้นตอน | Cx | Cy | a | b | theta |
| 2700K | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
| 3000K | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
| 3500K | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
| 4000K | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000K | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
| 6000K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
ตาราง 4-2 3 ขั้นตอนถัง
| CCT | ขั้นตอน | Cx | Cy | a | b | theta |
| 2700K | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| 3000K | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500K | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
| 4000K | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000K | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700K | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
| 6000K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
เส้นโค้งไฟฟ้าและออปติคอลทั่วไป
รูปที่ 4-2-1 กำลังไฟสัมพัทธ์เทียบกับแรงดันไฟฟ้า, Ta =25℃
รูปที่ 4-2-3 รูปแบบการแผ่รังสี, Ta =25℃
| รายการ | สัญลักษณ์ | หน่วย | ค่า |
| การกระจายกำลังไฟ | Pd | W | 12 |
| กระแสไฟ AC(RMS) | IF | mA | 52.5 |
| แรงดันไฟฟ้า AC(RMS) | Vin | V | 200~240 |
| อุณหภูมิรอยต่อ LED | Tj-LED | ℃ | 110 |
| อุณหภูมิรอยต่อ IC | Tj-IC | ℃ | 150 |
| อุณหภูมิ IC ด้านบน | Tp | ℃ | 100 |
| ความต้านทานความร้อน LED (รอยต่อ / จุดบัดกรี) | Rthj-s | ℃/W | 20 |
| ความต้านทานความร้อน IC (รอยต่อ / จุดบัดกรี) | Rthj-s | ℃/W | - |
| อุณหภูมิในการทำงาน | Top | ℃ | -20~+85 |
| อุณหภูมิในการจัดเก็บ | Ts | ℃ | -30~+100 |
| ความไว ESD(HBM) | Vesd | KV | ±2 |
| อุณหภูมิการบัดกรี(Reflow) | Tsld | ℃ | - |
| อุณหภูมิการบัดกรี(มือ) | Tsld | ℃ | 350 3S |
หมายเหตุ:
1) ขนาดทั้งหมดเป็นมิลลิเมตร (ความคลาดเคลื่อน:±0.2 มม.)
2) มาตราส่วน: ไม่มี
หมายเหตุ:
1) ขอแนะนำให้ใช้โมดูล TYF Opto. DOB เพื่อรักษาอุณหภูมิรอยต่อให้อยู่ภายใต้อุณหภูมิรอยต่อสูงสุด (ตาราง 2-4)
อุณหภูมินำ LED และอุณหภูมิเคสด้านบน IC วัดด้วยเทอร์โมคัปเปิล สามารถคำนวณอุณหภูมิรอยต่อ LED และ IC ได้โดยใช้สูตรดังต่อไปนี้
Ts_max=Tj_max-Rθj-s * Pd
ตัวอย่างเช่น:
หากอุณหภูมินำ LED และอุณหภูมิเคสด้านบน IC คือ 90℃ จากนั้นอุณหภูมิรอยต่อ LED
Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃
และอุณหภูมิรอยต่อ IC
Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃
เรซินซิลิโคนของ DOB (AC-COB) การจัดการ
ผลิตภัณฑ์โมดูล LED ของ TYF Opto. บรรจุในถาดพลาสติก ตามขนาดต่างๆ, XX ชิ้นต่อถาดพลาสติก ดังแสดงด้านล่าง ผลิตภัณฑ์ที่ไม่มีกล่องพลาสติกบรรจุในถุงฟอง เพื่อป้องกันแรงดันภายนอก เลือกถุงฟองที่แตกต่างกัน ตามขนาดผลิตภัณฑ์ในแต่ละแพ็คของผลิตภัณฑ์ XX ผลิตภัณฑ์ที่บรรจุจะถูกเก็บไว้ในรูปแบบของกล่องและปิดผนึก ดังแสดงด้านล่าง
1) โมดูล LED XX ชิ้นต่อถาด 4) ข้อมูลกล่องและบรรจุภัณฑ์
2) การซ้อนและติดเทปถาด, โมดูล LED XX ถาดและถาดจำลองเพิ่มเติม 1 ถาดต่อ กล่อง ใส่ซิลิกาเจล (1 ชิ้น) ด้านบนถาด
3) การบรรจุแบบปิดผนึก
