| สถานที่กำเนิด: | เซินเจิ้น |
|---|---|
| ชื่อแบรนด์: | TYF |
| ได้รับการรับรอง: | CE,RoHs |
| หมายเลขรุ่น: | M15-02L |
| จำนวนสั่งซื้อขั้นต่ำ: | เจรจาต่อรอง |
| ราคา: | สามารถต่อรองได้ |
| เวลาการส่งมอบ: | 5-7 วัน |
| เงื่อนไขการชำระเงิน: | D / A, D / P, T / T, Wester N Union, MoneyGram |
| สามารถในการผลิต: | 1,000,000 ชิ้น / วัน |
| อำนาจ: | 10w 15w | วัสดุชิป: | Bridgelux |
|---|---|---|---|
| ชนิด: | ซังนำ | ใบสมัคร: | ซัง LED เติบโตโคมไฟ |
| ชื่อสินค้า: | ซัง LED | อายุ: | 50000hours |
| เน้น: | ชิปซังนำชิปไฟ led,led light chips |
||

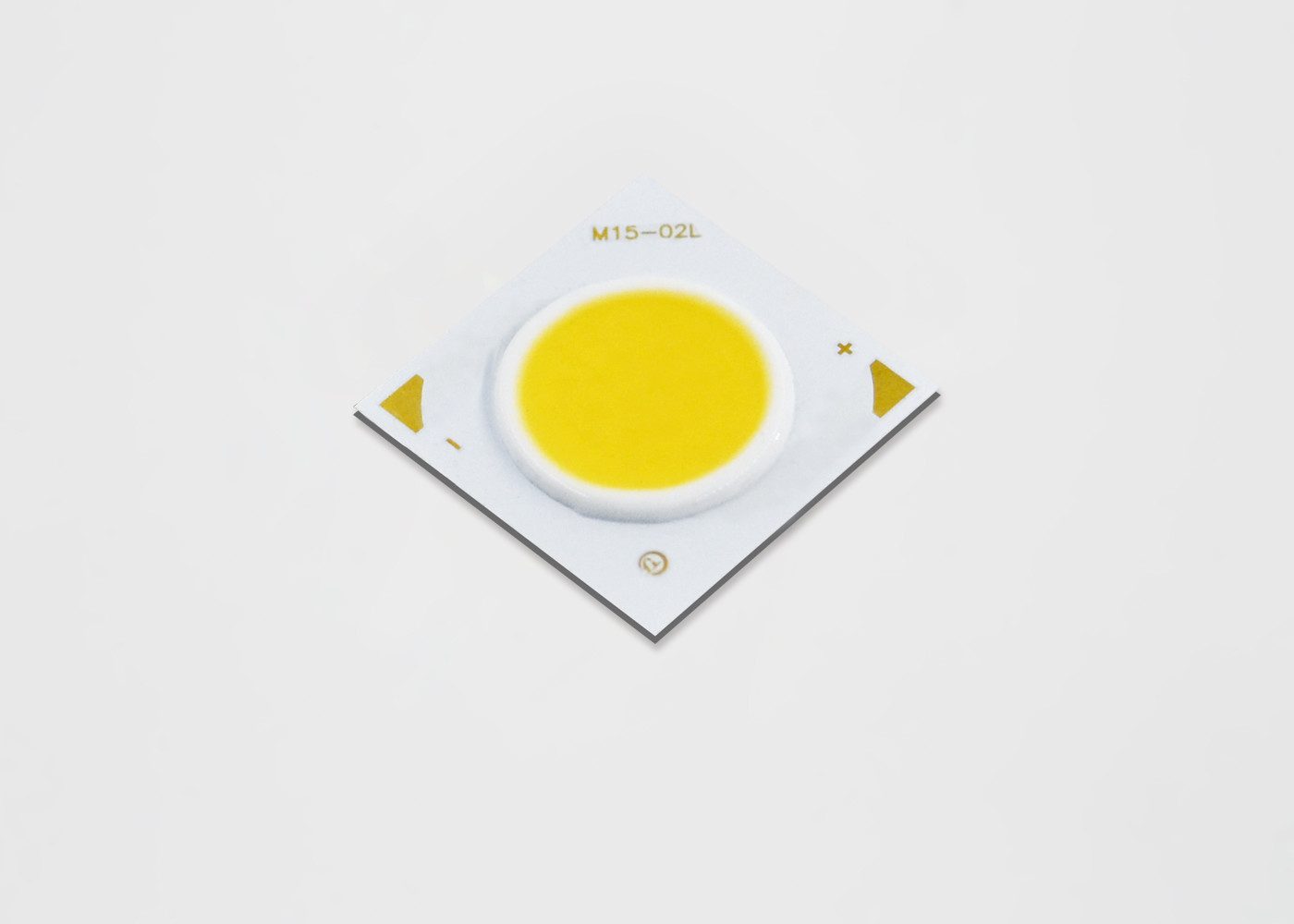

10w 15w สปอร์ตไลท์แสงที่ตราไว้ LM80 ผ่านซังนำ
•ประสิทธิภาพของ 128 lm / W โดยทั่วไปสำหรับ 3000K, 80CRI
•แหล่งกำเนิดแสงความหนาแน่นฟลักซ์สูง
•การส่องสว่างที่สม่ำเสมอและมีคุณภาพสูง
•ตัวเลือก CRI ขั้นต่ำ 70, 80 และ 90
•เส้นทางความร้อน StreaCLined
• โครงสร้างการกัด สีตามมาตรฐาน ENERGY STAR® / ANSI มาตรฐาน 2, 3 และ 5 SDCM
•ประหยัดพลังงานมากกว่าหลอดไส้หลอดฮาโลเจน และหลอดฟลูออเรสเซนต์
•แรงดันสูงหรือแรงดันไฟฟ้าต่ำ DC การดำเนินงาน
•ซีรี่ส์ผลิตภัณฑ์และโลโก้ บริษัท ที่ด้านหน้า
•ได้มาตรฐาน RoHS

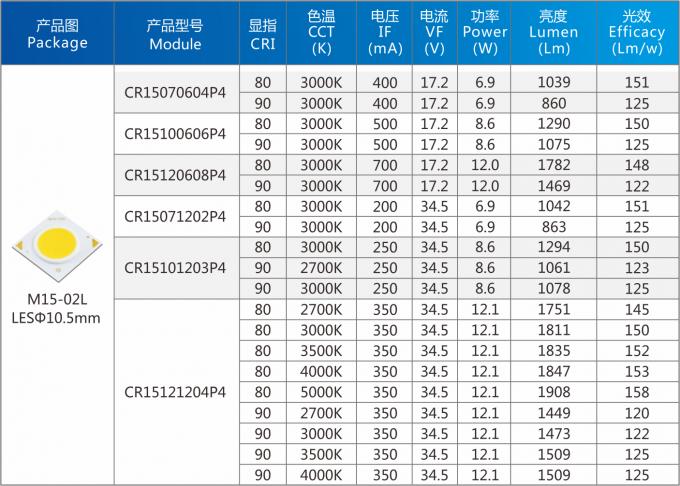

การกำหนดหมายเลขชิ้นส่วนสำหรับอาร์เรย์ LED ซีรี่ส์ TYF ML มีการอธิบายดังนี้:
| นาที. | Typ | แม็กซ์ | LM / W | |||||||
| พารามิเตอร์ | สัญลักษณ์ | เงื่อนไข | CRI | หน่วย | ||||||
| VF | IF = 320mA | / Tc = 25 ℃ | / | 18 | 19.2 | 20.4 | / | V | ||
| แรงดันไฟฟ้า | ||||||||||
| ฟลักซ์ส่องสว่าง | Φv | CCT: 5000-6500K | RA: 80 | 660 | 690 | - | > 110 | lm (LM / W) | ||
| RA: 70 | - | - | - | - | ||||||
| CCT: 4000-4500K | RA: 80 | 660 | 690 | - | > 110 | |||||
| RA: 70 | - | - | - | - | ||||||
| CCT: 2800-3200K | RA: 80 | 630 | 660 | - | > 105 | |||||
| RA: 70 | - | - | - | - | ||||||
ข้อมูล Binning สี
รูปที่ 1: กราฟของถังทดสอบในพื้นที่สี xy (เงื่อนไขการทดสอบชีพจร, Tj = 25 ° C)
CIE1931-X
ตารางที่ 38: คำจำกัดความของถังสีสีวงรี MacAdam 2 ขั้นตอนถึง 5 ขั้นตอนสำหรับช่วง Core Core ของ TYF ซัง
น้อย CCT | จุดกึ่งกลาง | MAJOR AXIS (a, b) | วงรี หมุน Angel, θ | |||
| X | Y | 2 ขั้นตอน | 3 ขั้นตอน | 5 ขั้นตอน | ||
| 2200K | 0.5018 | 0.4153 | (0.0048, 0.0027) | (0.0072, 0.0041) | (0.0120, 0.0067) | 39.9 |
| 2500K | 0.4806 | 0.4141 | (0.0050, 0.0027) | (0.0076, 0.0041) | (0.0126, 0.0068) | 53.1 |
| 27 00 K | 0.4575 | 0.4101 | (0.0053, 0.0027) | (0.0080, 0.0041) | (0.0133, 0.0068) | 54.1 |
| 3000K | 0.4338 | 0.4030 | (0.0057, 0.0028) | (0.0086, 0.0042) | (0.0142, 0.0069) | 53.7 |
| 3500K | 0.4073 | 0.3917 | (0.0062, 0.0028) | (0.0093, 0.0041) | (0.0155, 0.0069) | 54.0 |
| 4000K | 0.3818 | 0.3797 | (0.0063, 0.0027) | (0.0093, 0.0042) | (0.0157, 0.0068) | 53.4 |
| 5000K | 0.3447 | 0.3553 | (0.0054, 0.0024) | (0.0081, 0.0035) | (0.0135, 0.0059) | 59.8 |
| 5700K | 0.3290 | 0.3417 | (0.0048, 0.0021) | (0.0072, 0.0032) | (0.0119, 0.0052) | 58.8 |
| 6500K | 0.3123 | 0.3282 | (0.0044, 0.0018) | (0.0066, 0.0027) | (0.0110, 0.0045) | 58.1 |
ตารางที่ 39: อันดับสูงสุด
หมายเหตุสำหรับตารางที่ 39:

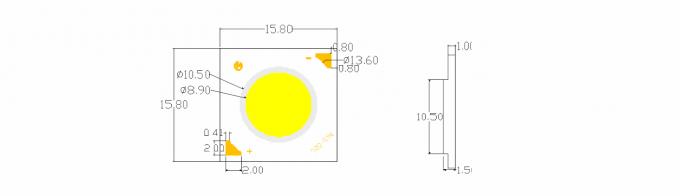

หมายเหตุ: 1. ความอดทนต่อขนาดคือ± 0.2 มม. เว้นแต่จะระบุไว้เป็นอย่างอื่น 2. จุดตรวจวัด Tc ที่แคโทด
เงื่อนไขการทหารที่แนะนำ
สำหรับการบัดกรีด้วยตนเอง กรุณาใช้การบัดกรีไร้สารตะกั่วและบัดกรีจะต้องดำเนินการโดยใช้การบัดกรีบิตที่
อุณหภูมิต่ำกว่า 350C และจะแล้วเสร็จภายใน 3.5 วินาทีสำหรับหนึ่งในดินแดน ไม่มีแรงภายนอกจะถูกนำไปใช้
ส่วนเรซิ่นในขณะที่การบัดกรีจะดำเนินการ ขั้นตอนการบัดกรีครั้งต่อไปควรจะดำเนินการหลังจากผลิตภัณฑ์มี
กลับไปที่อุณหภูมิโดยรอบ ข้อควรระวัง: การควบคุมอุณหภูมิ
การบรรจุและการติดฉลากสินค้า
