| สถานที่กำเนิด: | เซินเจิ้น |
|---|---|
| ชื่อแบรนด์: | TYF |
| ได้รับการรับรอง: | CE,RoHs |
| หมายเลขรุ่น: | Tunable White Series |
| จำนวนสั่งซื้อขั้นต่ำ: | เจรจาต่อรอง |
| ราคา: | Negotiable |
| เวลาการส่งมอบ: | 3-5 วัน |
| เงื่อนไขการชำระเงิน: | L/c, D/A, D/P, T/T ตะวันตกสหภาพ MoneyGram |
| สามารถในการผลิต: | 1,000,000 ชิ้น / วัน |
| สีเปล่ง: | อบอุ่นสีขาว, สีขาวธรรมชาติ, สีขาวนวล | ชนิด: | ซัง LED |
|---|---|---|---|
| ได้รับการรับรอง: | RoHS | ใบสมัคร: | ซัง LED เติบโตโคมไฟ |
| วัสดุชิป: | อลูมิเนียม | แรงดันไฟฟ้า: | 220V / 110V |
| เน้น: | ซังนำ dimmable,ซังสีขาวนำ |
||

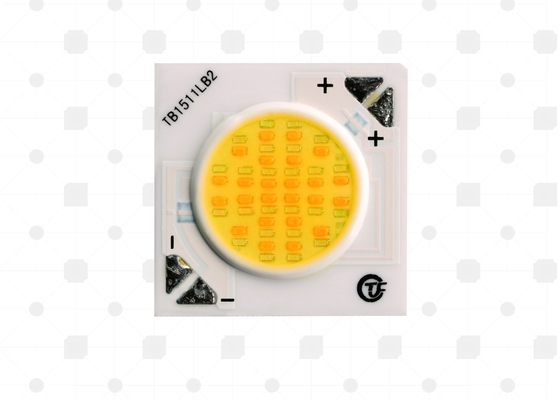

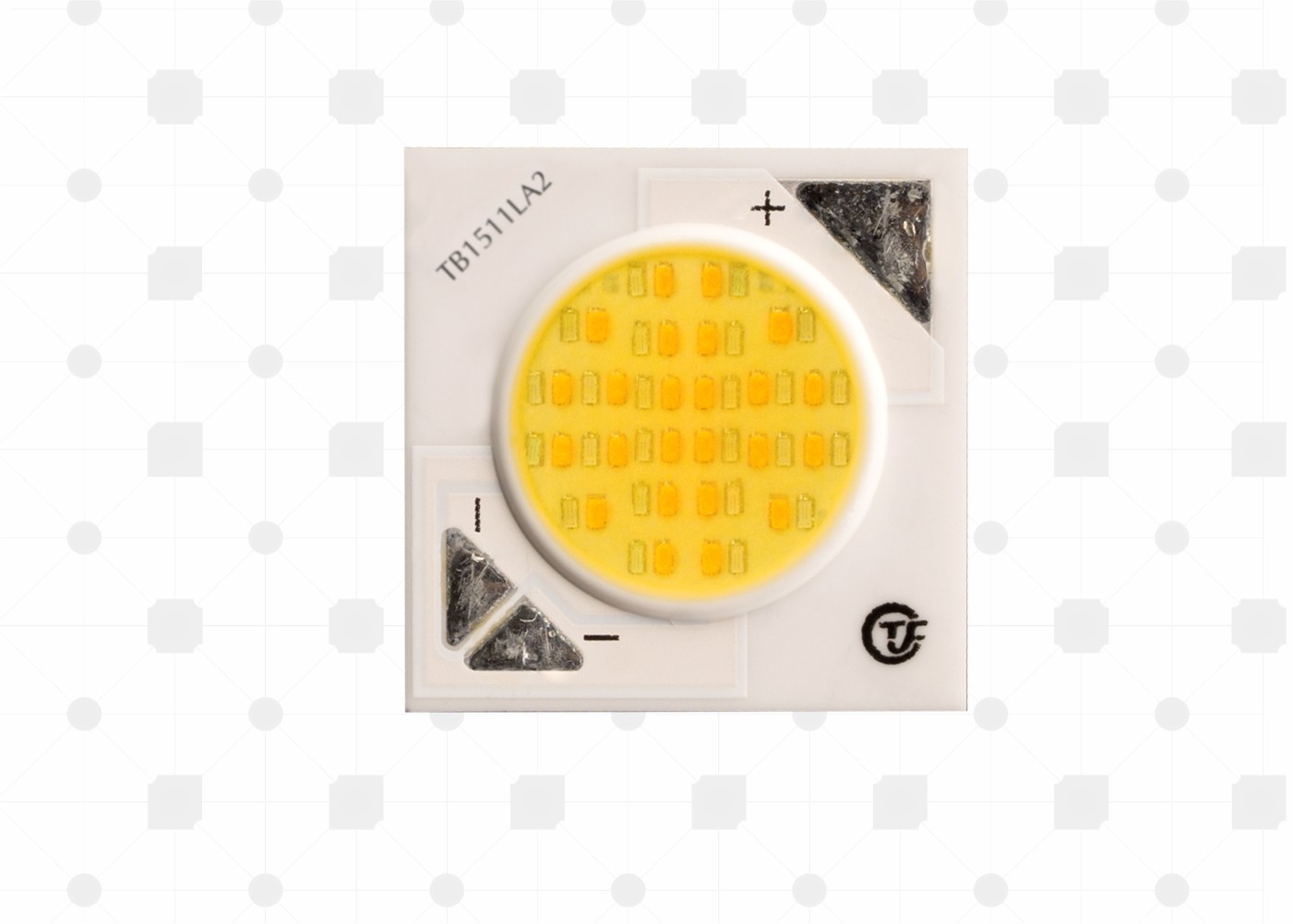

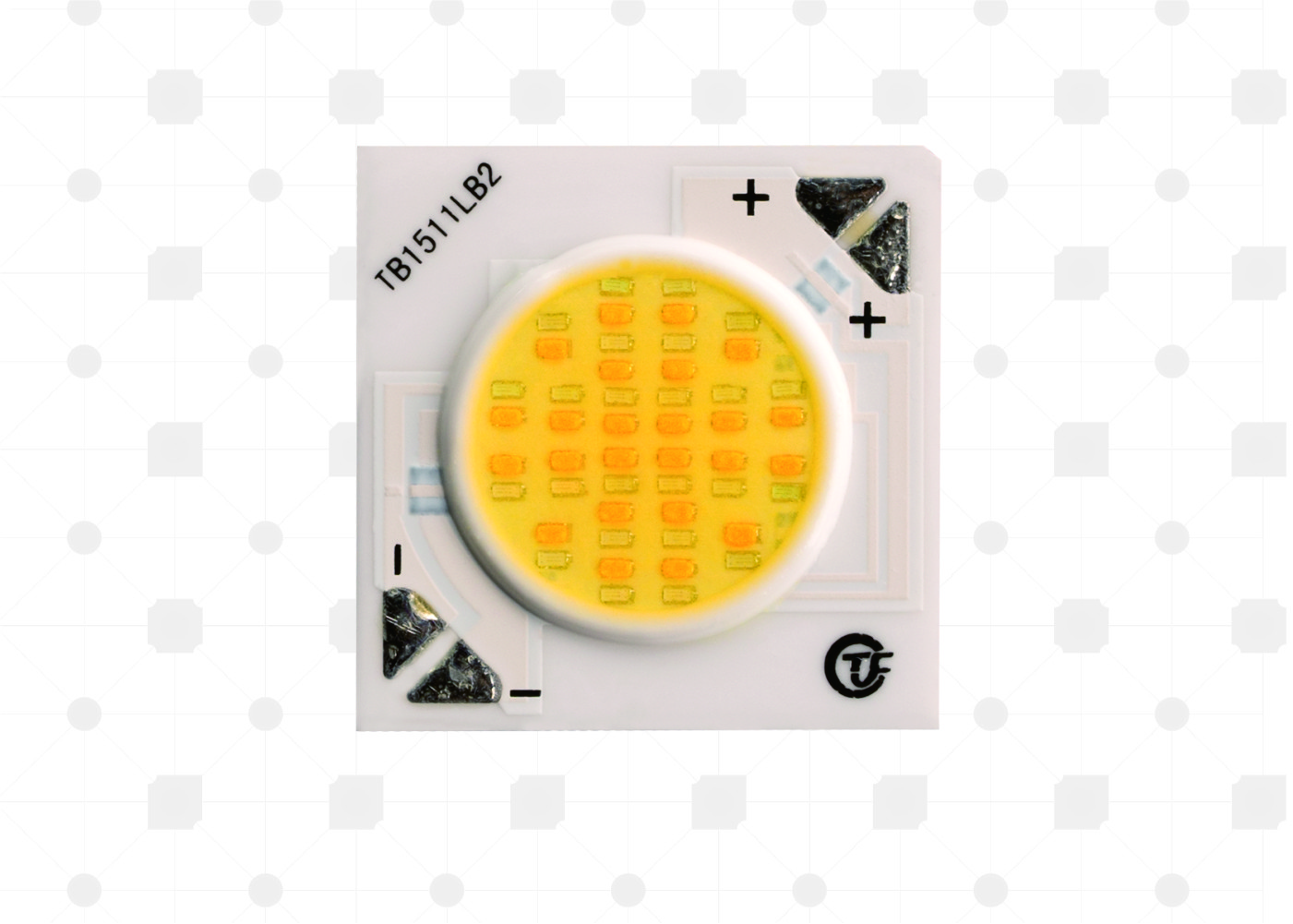

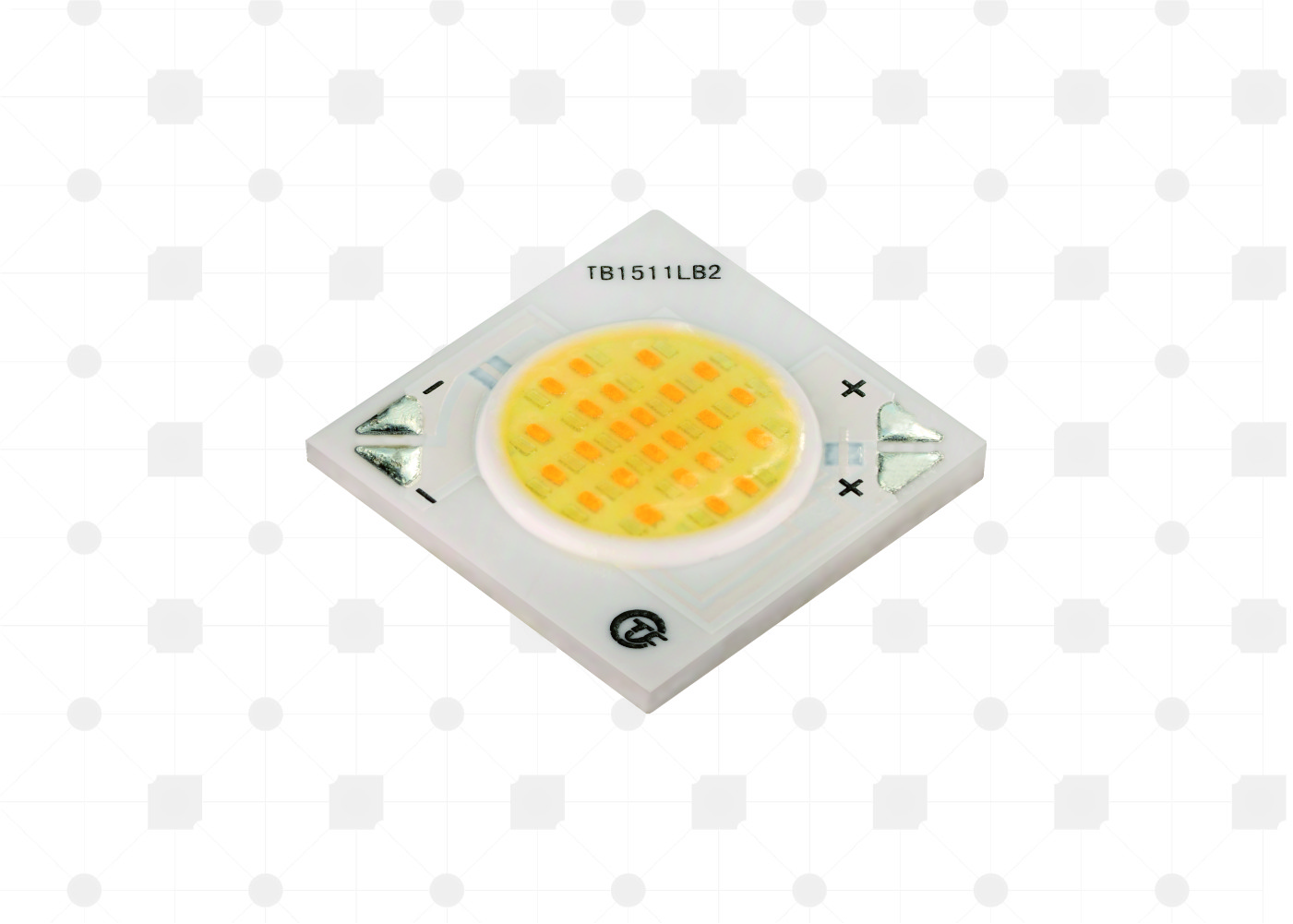

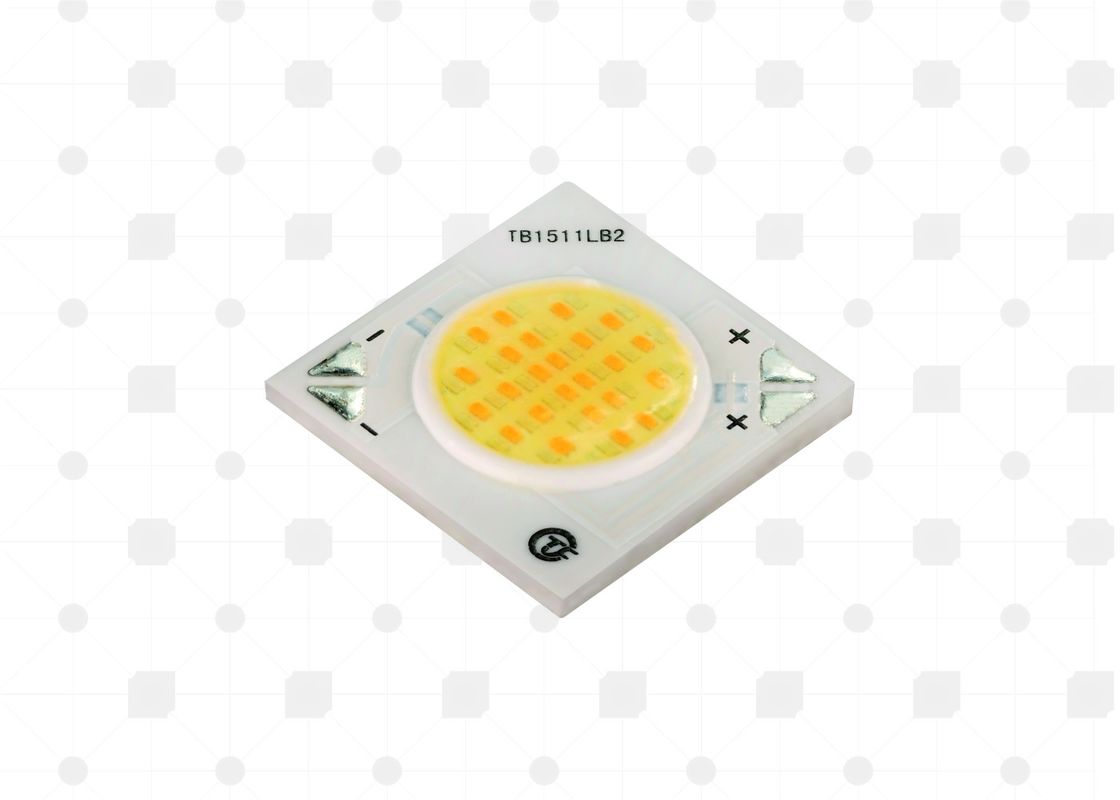

ซังพลังงานสูง led, ชิปหลายนำ, ซังสีขาวพริ้ง
1, คุณสมบัติ
•ประสิทธิภาพของ 128 lm / W โดยทั่วไปสำหรับ 3000K, 80CRI
•แหล่งกำเนิดแสงความหนาแน่นฟลักซ์สูง
•การส่องสว่างที่สม่ำเสมอและมีคุณภาพสูง
•ตัวเลือก CRI ขั้นต่ำ 70, 80 และ 90
•เส้นทางความร้อน StreaCLined
•โครงสร้างการกัดสีตามมาตรฐาน ENERGY STAR® / ANSI มาตรฐาน 2, 3 และ 5 SDCM
•ประหยัดพลังงานมากกว่าหลอดไส้หลอดฮาโลเจนและหลอดฟลูออเรสเซนต์
•แรงดันสูงหรือแรงดันไฟฟ้าต่ำ DC การดำเนินงาน
•ซีรี่ส์ผลิตภัณฑ์และโลโก้ บริษัท ที่ด้านหน้า
•ได้มาตรฐาน RoHS
2, ศัพท์ผลิตภัณฑ์
การกำหนดหมายเลขชิ้นส่วนสำหรับอาร์เรย์ LED ซีรี่ส์ TYF ML มีการอธิบายดังนี้:
3 คะแนนสูงสุด
| พื้นผิว | ส่วนจำนวน | ตามแบบฉบับ | น้อย | CRI | ขั้นต่ำ | ฟลักซ์พัลซิ่งทั่วไป (lm) | แรงดันไฟฟ้าทั่วไป (V) | น้อย ปัจจุบัน (MA) | ขั้นต่ำ ประสิทธิภาพ (LM / W) | ตามแบบฉบับ ประสิทธิภาพ (LM / W) |
| เซรามิค | TB15110802D5 | 8 | 3000 | 90 | 590 | 632 | 25 | 320 | 75 | 80 |
| 6000 | 90 | 760 | 815 | 100 | 105 | |||||
| TB15111202D5 30 & 60E * 9 | 12 | 3000 | 90 | 860 | 912 | 36 | 320 | 75 | 80 | |
| 6000 | 90 | 1100 | 1156 | 100 | 105 | |||||
| TB18141204D5 30 & 60E * 9 | 24 | 3000 | 90 | 1770 | 1824 | 36 | 640 | 75 | 80 | |
| 6000 | 90 | 2200 | 2247 | 100 | 105 | |||||
| TB24211206D5 | 36 | 3000 | 90 | 2690 | 2736 | 36 | 960 | 75 | 80 | |
| 6000 | 90 | 3330 | 3370 | 100 | 105 |
4, การใช้งาน:
5. คุณสมบัติทางแสง
5.1 ข้อมูล Binning สี
รูปที่ 1: กราฟของถังทดสอบในพื้นที่สี xy (เงื่อนไขการทดสอบชีพจร, Tj = 25 ° C)
CIE1931-X
ตารางที่ 38: คำจำกัดความของถังสีสีวงรี MacAdam 2 ขั้นตอนถึง 5 ขั้นตอนสำหรับช่วง Core Core ของ TYF ซัง
น้อย CCT | จุดกึ่งกลาง | MAJOR AXIS (a, b) | วงรี หมุน Angel, θ | |||
| X | Y | 2 ขั้นตอน | 3 ขั้นตอน | 5 ขั้นตอน | ||
| 2200K | 0.5018 | 0.4153 | (0.0048, 0.0027) | (0.0072, 0.0041) | (0.0120, 0.0067) | 39.9 |
| 2500K | 0.4806 | 0.4141 | (0.0050, 0.0027) | (0.0076, 0.0041) | (0.0126, 0.0068) | 53.1 |
| 27 00 K | 0.4575 | 0.4101 | (0.0053, 0.0027) | (0.0080, 0.0041) | (0.0133, 0.0068) | 54.1 |
| 3000K | 0.4338 | 0.4030 | (0.0057, 0.0028) | (0.0086, 0.0042) | (0.0142, 0.0069) | 53.7 |
| 3500K | 0.4073 | 0.3917 | (0.0062, 0.0028) | (0.0093, 0.0041) | (0.0155, 0.0069) | 54.0 |
| 4000K | 0.3818 | 0.3797 | (0.0063, 0.0027) | (0.0093, 0.0042) | (0.0157, 0.0068) | 53.4 |
| 5000K | 0.3447 | 0.3553 | (0.0054, 0.0024) | (0.0081, 0.0035) | (0.0135, 0.0059) | 59.8 |
| 5700K | 0.3290 | 0.3417 | (0.0048, 0.0021) | (0.0072, 0.0032) | (0.0119, 0.0052) | 58.8 |
| 6500K | 0.3123 | 0.3282 | (0.0044, 0.0018) | (0.0066, 0.0027) | (0.0110, 0.0045) | 58.1 |
6 คะแนนสูงสุดแน่นอน
6.1 ตารางที่ 39: อันดับสูงสุด
หมายเหตุสำหรับตารางที่ 39:
7 มิติเชิงกล
หมายเหตุ: 1. ความอดทนต่อขนาดคือ± 0.2 มม. เว้นแต่จะระบุไว้เป็นอย่างอื่น 2. จุดตรวจวัด Tc ที่แคโทด
8 ข้อควรระวัง
เงื่อนไขการทหารที่แนะนำ
สำหรับการบัดกรีด้วยตนเอง กรุณาใช้การบัดกรีไร้สารตะกั่วและบัดกรีจะต้องดำเนินการโดยใช้การบัดกรีบิตที่
อุณหภูมิต่ำกว่า 350C และจะแล้วเสร็จภายใน 3.5 วินาทีสำหรับหนึ่งในดินแดน ไม่มีแรงภายนอกจะถูกนำไปใช้
ส่วนเรซิ่นในขณะที่การบัดกรีจะดำเนินการ ขั้นตอนการบัดกรีครั้งต่อไปควรจะดำเนินการหลังจากผลิตภัณฑ์มี
กลับไปที่อุณหภูมิโดยรอบ ข้อควรระวัง: การควบคุมอุณหภูมิ
9 บรรจุภัณฑ์และการติดฉลาก
การบรรจุและการติดฉลากสินค้า
