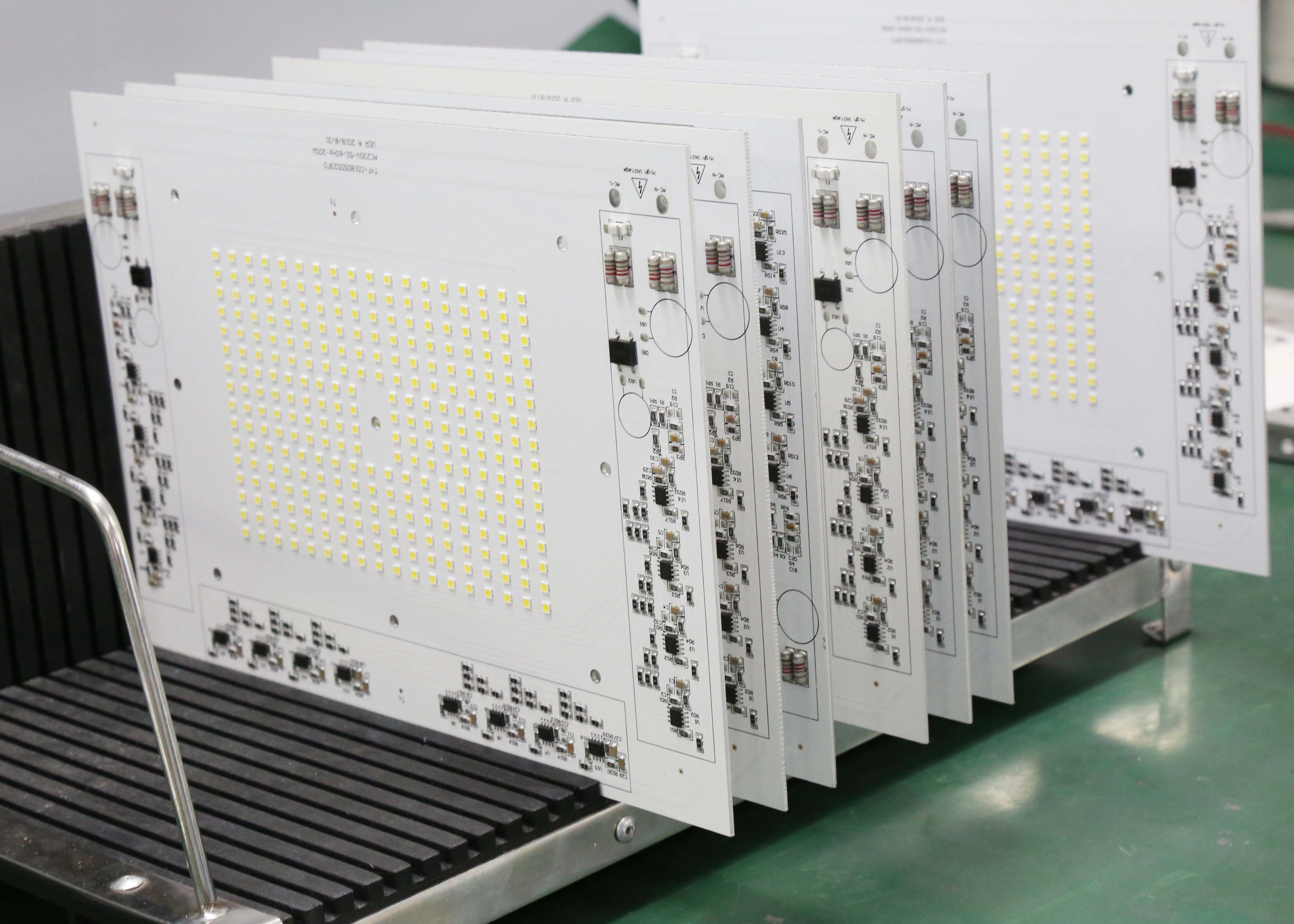

ภาพใหญ่ :  การพัฒนาอิเล็กทรอนิกส์การประกอบแผงวงจรพิมพ์การออกแบบ SMT ความหนาแน่นสูง

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: TYF
ได้รับการรับรอง: CE UL CB
หมายเลขรุ่น: PCBA
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: เจรจาต่อรอง
ราคา: Negotiable
รายละเอียดการบรรจุ: กล่องกระดาษ
เวลาการส่งมอบ: 10 วันทำการ
เงื่อนไขการชำระเงิน: L/c, D/A, D/P, T/T ตะวันตกสหภาพ MoneyGram
สามารถในการผลิต: 100000 ชิ้น / เดือน

การพัฒนาอิเล็กทรอนิกส์การประกอบแผงวงจรพิมพ์การออกแบบ SMT ความหนาแน่นสูง

ลักษณะ
แบรนด์: TYF ความหนาของทองแดง: 0.3-3oz
วัสดุฐาน: FR4, อลูมิเนียม, FPC ลักษณะพื้นผิว: HASL, OSP, ไร้สารตะกั่ว
บริการ: บริการแบบครบวงจร ขนาดกระดานสูงสุด: 760mm * 600mm
ชั้น: 1-26layers ใบรับรอง:: ISO9001 / IATF16949 / ISO13485
แสงสูง:

printed circuit assembly

,

electronic pcb assembly

ที่กำหนดเองโรงงาน pcb pcba ออกแบบการออกแบบอิเล็กทรอนิกส์การออกแบบ pcb และการชุมนุมอิเล็กทรอนิกส์ PCBA การผลิต

1. รายละเอียด:

ชื่อสินค้า: SMT Assembly PCBA PCBA

สถานที่กำเนิด: เซินเจิ้นประเทศจีน

รุ่น: TYF PCBA

ขั้นต่ำ: 1000 ชิ้น

2. การออกแบบและเค้าโครง PCB

»ความเชี่ยวชาญที่ยอดเยี่ยมในเครื่องมือออกแบบ: Allegro, Pads และ Expentition Mentor
»การออกแบบ SMT ที่มีความหนาแน่นสูง (BGA, uBGA, PCI, PCIE, CPCI …)
» Flex PCB ออกแบบทุกประเภท
»ภาพวาดประกอบที่สมบูรณ์
»การสร้างข้อมูลทดสอบวงจร (ICT)
»ภาพวาดเจาะแผงและคัตเอาท์ได้รับการออกแบบ
»สร้างเอกสารการประดิษฐ์ระดับมืออาชีพ
»การออกแบบ PCB ดิจิตอลความเร็วสูงหลายชั้นการกำหนดเส้นทางรถบัสคู่ที่แตกต่างความยาวที่ตรงกัน ออกแบบ Fast PCB ภายใน 2-3 วัน
»มุ่งเน้นไปที่การออกแบบ PCB โมดูล Wi-Fi, โมดูล BLE, แอพพลิเคชั่นติดตาม GPS โมดูล RF, อุปกรณ์การดูแลทางการแพทย์, บอร์ด PCB LED
& raquo; เรามาพร้อมกับการออกแบบตามความต้องการของลูกค้าและดูแลค่าใช้จ่ายวัตถุดิบ RAW ที่เริ่มออกแบบ
»การควบคุมเต็มรูปแบบสำหรับการออกแบบ PCB จากความต้องการแผนผังแผนผัง PCB การตรวจสอบ SI / PI / EMI เราจะค้นหาปัญหาการออกแบบในการประมวลผลการตรวจสอบ

3. ข้อมูลจำเพาะ PCB
ชั้น PCB 1, 2, 4 หรือ 6 สูงสุด 18 ชั้น
รูปร่างคณะกรรมการ สี่เหลี่ยมกลมช่องพิลึกซับซ้อนไม่สม่ำเสมอ
ประเภทคณะกรรมการ แข็งยืดหยุ่นยืดหยุ่นได้
วัสดุกระดาน อีพ็อกซี่แก้ว FR-4, FR4 High Tg, ได้มาตรฐาน RoHS อลูมิเนียมโรเจอร์ส ฯลฯ
คณะกรรมการตัด แรงเฉือน, คะแนน V, กำหนดเส้นทางแท็บ
ความหนาของคณะกรรมการ 0.2 ~ 4.0 มม. (± 10%), บอร์ดแบบยืดหยุ่น: 0.01 ~ 0.25″ (± 10%)
น้ำหนักทองแดง 1.0, 1.5, 2.0 Oz (ความทนทาน± 0.25 ออนซ์)
หน้ากากประสาน LPI สีเขียวสองด้าน, รองรับสีแดง, ขาว, เหลือง, น้ำเงิน, ดำ
ผ้าไหมสกรีน สองด้านหรือด้านเดียวในสีขาว, สีเหลือง, สีดำหรือเชิงลบ
ผ้าไหมหน้าจอขั้นต่ำ ความกว้างของเส้น 0.006″ หรือ 0.15 มม
ขนาดกระดานสูงสุด 20 นิ้ว * 20 นิ้วหรือ 500 มม. * 500 มม
นาที. ร่องรอย / ช่องว่าง 0.10 มม. หรือ 4 ไมล์
นาที. เส้นผ่าศูนย์กลางรูเจาะ 0.01”, 0.25 มม. หรือ 10 ล้าน
ผิวสำเร็จ HASL, Nickle, Imm Gold, Imm Tin, Imm Silver, OSP ฯลฯ
Min.slot width 0.12”, 3.0 มม. หรือ 120 ล้าน
ความลึกของคะแนน V ความหนาของบอร์ด 20-25%
ชุบผ่านรู ใช่
รูปแบบไฟล์ออกแบบ Gerber RS274X, 274D, Eagle และ AutoCAD's, DXF, DWG, Protel 99se

4. ศูนย์ประกอบ PCB
ความสามารถในการประกอบที่รองรับ
แอสเซมบลีชนิดต่าง ๆ
THD (อุปกรณ์ผ่านรู)
SMT (เทคโนโลยี Surface-Mount)
SMT และ THD รวมกัน
ประกอบสองด้าน SMT และ THD
ปริมาณการสั่งซื้อที่ได้รับอนุญาต
1 ถึง 5,000 บอร์ด
อะไหล่
ชิ้นส่วนแบบพาสซีฟขนาดเล็กที่สุด 0201
ระยะพิทซ์ถึง 8 Mils
BGA, uBGA, QFN, POP และ Zero-Lead Chips
ขั้วต่อและเทอร์มินัล
แพ็คเกจส่วนประกอบ
ม้วน
ตัดเทป
หลอดและถาด
ชิ้นส่วนที่หลวมและเป็นกลุ่ม
การวัดบอร์ด PCB
การวัดขั้นต่ำ: 0.2″ x 0.2″ (5 มม. x 5 มม.)
ขนาดใหญ่ที่สุด: 15″ x 20″ (381 มม. x 508 มม.)
รูปร่างแผงวงจรพิมพ์
เป็นรูปสี่เหลี่ยมผืนผ้า
รอบ
ช่องและตัดลึกหนาบาง
ซับซ้อนและผิดปกติ
บอร์ด PCB ชนิด
บอร์ด FR-4 แข็ง
บอร์ดแข็ง
ขั้นตอน Assy
กระบวนการสารตะกั่ว
ero-Lead (RoHS)
การออกแบบการจัดรูปแบบไฟล์
Gerber RS-274X, 274D, Eagle รวมถึง DXF, DWG ของ AutoCAD
BOM (รายการวัสดุ) (.xls, .csv,. xlsx)
Centroid (ไฟล์ Pick-N-Place หรือ XY)
กระบวนการทดสอบ
การตรวจสอบด้วยสายตา
การตรวจเอ็กซ์เรย์
AOI (หรือเรียกอีกอย่างว่า: การตรวจสอบด้วยแสงอัตโนมัติ)
ICT (AKA: การทดสอบในวงจร)
การทดสอบการทำงาน
รอบระยะเวลาตอบสนอง
1 ถึง 5 วันสำหรับแผงวงจรพิมพ์เท่านั้น
10 ถึง 16 วันสำหรับการ์ดครบวงจรแบบครบวงจร Assy
5. บรรจุภัณฑ์

TYF Opto ผลิตภัณฑ์โมดูล LED บรรจุในถาดพลาสติกตามขนาดแตกต่างกัน XX พีซีแต่ละถาดพลาสติกดังแสดงในรูปต่อไปนี้ ผลิตภัณฑ์ที่ไม่มีกล่องพลาสติกบรรจุในถุงฟองเพื่อป้องกันความดันภายนอกเลือกถุงฟองที่แตกต่างกันตามขนาดผลิตภัณฑ์ในแต่ละแพ็คของผลิตภัณฑ์ XX ผลิตภัณฑ์บรรจุจะถูกเก็บไว้ในรูปแบบของกล่องและปิดผนึกดังแสดง ต่อไปนี้

1) xx PCS โมดูล LED ต่อถาด 4) ข้อมูลกล่องและการบรรจุ

2) Stack stack และ taping, โมดูล XX LED

ถาดและถาดจำลองเพิ่มเติม 1 ถาด

กล่อง. เพิ่มซิลิกาเจล (1 อัน) ที่ด้านบนของถาด

3) ปิดผนึกบรรจุ
